Ремонт кофемашины Philips Saeco Poemia — своими руками

У меня снова сломалась рожковая кофемашина Saeco Poemia (HD8327/09). Предыдущий раз это было год или два назад. Гарантия к тому времени уже кончилась. В тот раз я ее отремонтировал. Она мне нравится. Кстати, HD8323 и HD8325 очень похожи на нее внешне. Видимо и по конструкции не сильно отличаются. Стало быть, и эти рекомендации по ремонту своими руками сгодятся и для них.

Там внутри миниатюрный герметичный котел со встроенным кипятильником (бойлер). Из встроенного резервуара вода закачивается в него помпой и доводится там до кипения. Под давлением пара (кажется, 15 атмосфер) она выливается через металлический фильтр с кучей очень мелких отверстий (0,2-0,3 мм) в чашку. В фильтр насыпается кофе или вставляется чалд, и в итоге мы получаем замечательный Эспрессо. А при желании можно сделать и Капучино с помощью капучинатора.

Как неисправность проявилась в этот раз? В процессе приготовления кофе раздался громкий щелчок и горячая вода заструилась из корпуса на стол. Разумеется, я тут же отключил шнур от сети. Пока убирал пролившуюся воду, осознал 2 вещи: 1) мне придется какое-то время пить не Эспрессо; 2) кажется, у меня появился повод написать ещё один пост о ремонте своими руками. ��
Кофе заварить пришлось в обычной (гейзерной) кофеварке. А ещё пришлось не откладывать ремонт в долгий ящик!

Итак. Разборка кофемашины. Помню ещё с прошлого раза, где и какие винты надо откручивать, чтобы снять верхний кожух. Снова поворчал на сумрачный гений итальянских конструкторов (хотя это теперь Филипс, вроде, то есть голландцы), которые почему-то не додумались поставить в конструкции однотипные саморезы. Чтобы снять кожух, надо было ещё снять переднюю панель, капучинатор и ручку переключателя вода/пара.
Крышка снята. Сразу вижу, в чем дело: два болта (из четырех), соединяющих через прокладку обе половины бойлера (котла) между собой, лопнули. Напомню о немаленьком давлении в котле. Причем, один наверняка раньше другого, и какое-то время кофеварка проработала на трёх болтах, сохраняя герметичность, пока не лопнул ещё один.

IMG_114005

IMG_114023

IMG_115844

На фото видно две головки от сломанных болтов и один из новых на замену. Уже припоминаю, что в прошлый раз было то же самое, и я заменял другие два болта. Те в порядке. Но их все равно надо откручивать. Но сначала (внимание!) надо отвернуть контрящие их гайки — по две на каждом. Эти гайки очень неудобно расположены и, соответственно, сложно их откручивать. Еще раз хочу пройтись по поводу конструкторов — могли бы предусмотреть болты попрочнее. Ведь те, который я заменил в прошлый раз — оба целы! Или это пресловутое запрограммированное старение? ��

Чтобы проще это делать, надо снять провода с клемм на корпусе бойлера и термодатчик (он упрятан в пластиковую трубку). Чтобы не забыть, куда и что было подсоединено, сделал фото, которое вы и видите. Нижних гаек не видно, но они есть!
Ещё необходимо снять мешающие провода с переключателя. Тоже сфотографировал его, чтобы не перепутать.

На следующих снимках видны части разобранного котла. Заодно решил почистить те детали, через которые происходит выпуск кипятка.

IMG_122237

IMG_122308

IMG_123626

Наливаю воду в резервуар. Включаю…

Верхний светодиод зажёгся — похоже с проводами я не напутал. ��
Через какое то время зажигается нижний светодиод. Значит, кипяток готов. Произвел необходимую процедуру по перезагрузке контура (она нужна, чтобы удалить воздух оттуда, где его не должно быть, чтобы он не мешал движению воды). На всякий случай, для тех, кто не помнит, как перезагружать контур, здесь есть инструкция для кофемашины Филипс Саеко.

Самостоятельный ремонт кофе машины Philips ep2030 ⁠ ⁠

Вот и первый пост.
Всем привет. Случилась беда, и любимая кофе машина, отказалась варить кофе.
Вот она.

Самостоятельный ремонт кофе машины Philips ep2030 Ремонт техники, Своими руками, Кофемашина, Видео, Длиннопост, Рукоделие с процессом

Вскрытие показало, что моторчик кофемолки не срабатывает, а когда срабатывает сильно искрит.
Небольшие знания устройства эл.двигателей и поиски в интернете показали,что проблема в щетках мотора.
вот они

Самостоятельный ремонт кофе машины Philips ep2030 Ремонт техники, Своими руками, Кофемашина, Видео, Длиннопост, Рукоделие с процессом

Чуть ближе виден износ.

Самостоятельный ремонт кофе машины Philips ep2030 Ремонт техники, Своими руками, Кофемашина, Видео, Длиннопост, Рукоделие с процессом

Отправился на поиски, по магазинам электро инструментов, но все не то, нет подходящий. Один из продавцов посоветовал обратиться в магаз автозапчастей, мол там точно что то да есть.
Так оно и оказалось

Цена вопроса 85р

Самостоятельный ремонт кофе машины Philips ep2030 Ремонт техники, Своими руками, Кофемашина, Видео, Длиннопост, Рукоделие с процессом

Но , щетки оказались немного велики по длинне.
решение было найдено, у мастера по изготовлению ключей, который любезно подточил мне их до нужного размера всего за 100р.После вернувшись домой и заменив щетки, был огорчен, чудо не случилось, моторчик сохранил все симптомы.
позже вспомнил, что видел в интернете совет от мастеров,что необходимо погонять моторчик напрямую от сети 220в. Терять было нечего, новый мотор 4.500р. Решил рискнуть и не прогадал, щетки притерлись и кофе машина ожила. Надеюсь комуто помогу сэкономить время,деньги.
О сервисе, звонок закончился следующим диалогом:
цена мотора 4.500+наша работа 4.550.
4.550 работа дороже самого мотора. Причем сама работа по замене занимает всего 5-7 минут макисмум
И для нее нет,необходимости в специальном инструменте, и спец навыков.
Ну и видео исправного аппрата. Всем спасибо за внимание.

38.6K поста 51.8K подписчика

Правила сообщества

В сообществе запрещена торговля, обсуждение цен, ссылки на страницы с продажами, контакты автора в комментариях. Обязательна информация о материалах и инструментах в текстовом виде.

1. Будьте вежливы, старайтесь писать грамотно.

2. В публикациях используйте четкие и красивые фотографии.

3. Автор поста с тегом [моё] может оставить ссылку на свой профиль, группу или канал на других источниках, при условии, что ссылки (активные и не активные) не ведут на прямые продажи. Допускается не больше четырёх ссылок и только в конце поста (п. 8.5 основных правил).

-ссылки рекламного характера/спам;

-ссылки, ведущие на магазины с указанием стоимости товара/услуги;

-ссылки, ведущие на призывы, покупки, продажи, подписки, репосты, голосование и тому подобное.

(нарушение основных правил сайта, п.8.1 и п. 8.2).

При переходе по ссылке запрещено наличие активных (кликабельных) ссылок, ведущих на вышеперечисленное в п.3, содержание таких ключевых слов как «товар», «услуга», «купить», «продам», «в наличии», «под заказ» и т.п.

3.1 Размещение контактов автора (самим автором или другими пользователями) в комментариях запрещено и подлежит удалению (п. 9.1 и 9.3 основных правил).

4. Обязательным для авторов является наличие технических характеристик изделия в публикациях (материалы, техники, авторские приемы, размеры, времязатраты и прочее) в текстовом виде.

Также помечайте свою работу тегом «Рукоделие с процессом» или «Рукоделие без процесса».

5. Пост-видео, пост-фото без текстового описания переносится в общую ленту. Даже если в видео показан подробный процесс изготовления, делайте краткое описание для тех, у кого нет возможности/желания смотреть видео.

Администрация оставляет за собой право решать, насколько описание соответствует п. 5.

6. Посты с нарушениями без предупреждения переносятся в общую ленту.

За неоднократные нарушения автор получает бан.

Автор может размещать новую публикацию в сообществе, не допуская полученных ранее замечаний.

Лет 17 назад было:

Жил я тогда в Ухте, сисадминил в одной жадной нефтяной компании. Люди по традиции считали, что раз сисадмин — значит чинит чайники пылесосы и вообще всё, что работает на свободном движении электронов. Ну и один хороший знакомый попросил починить кофеварку. Запчасти хрен найдёшь. А делов то было — ушатались две резиновые манжетки.

Я почесал репу. Зашел в автомагазин. Купил два абсолютно идентичных сальника по цене раз в тысячу меньше, чем ехать в Москву или Питер в сервис — центр. И гораздо более износостойкие.

Точно такую же купил жене на 8 марта прошлого года. В конце февраля этого повёз на гарантийный ремонт, так как загорелись все индикаторы и все. В итоге — больше я её не видел, просто вернули все деньги по гарантии. Посему сделал вывод, что модель не слишком надёжная. Час назад привезли другую, взяли уже иную марку, надеюсь проработает дольше

В таких случаях иногда можно пружинки растянуть слегка подпружинивающие уголёк, а износ этот легко вышкуривается + шлифовка поверхности контактных пластин.

Щетки у него притерлись — лол. Они стерлись до состояния старых на поверхности.

У матери такая же, ну почти , кофемашина! Уже была такая поломка , по гарантии мастер приходил , сделал бесплатно! Полная замена двигателя! Мастер сказал что это их беда, ну теперь знаю что делать, а случае чего )

А как ты в розетку тыкал движок постоянного тока ? И как он вращался у тебя оч интересно

если щётки горят — проблема с якорем.

Быстрый износ щеток, кольцевое искрение и пропажа момента- признаки КЗВ ротора.

В итоге то «чюдо» произошло? Прост не дочитал.

кофе же царить нужно, как оно так быстро выходит?

Ответ на пост «Подключение беспроводного сабвуфера к саундбару Samsung harman kardon»⁠ ⁠

А я тут психанул и дал дал сделал саундбар своими руками.

Ответ на пост «Подключение беспроводного сабвуфера к саундбару Samsung harman kardon» Саундбар, Ремонт техники, Акустика, Samsung, Своими руками, Видео, Ответ на пост

Взял старые колоночки от муз центра, раздербанил их при помощи отвёртки и дремеля. Купил мебельные щиты, на Али заказал усилок D класса на сто ватт в канал..

Ответ на пост «Подключение беспроводного сабвуфера к саундбару Samsung harman kardon» Саундбар, Ремонт техники, Акустика, Samsung, Своими руками, Видео, Ответ на пост

Ниже процесс настройки:

ТТХ: электрическая мощность — 200 ватт, акустическая — 520, сабвуферы в пол. Медь безкислородная, подставки гранитные. 😂😉

Гримерное зеркало: от идеи до реализации⁠ ⁠

Всех приветствую, это моя вторая запись о том, как я своими руками решил смастерить простое зеркало с подсветкой.
Имелось старое зеркало времен СССР, которое очень захотелось обновить. Мною был нарисован простенький чертеж с точными размерами и 3Д — модель общего вида, чтобы понимать то, что я строю. Об этом был мой первый пост на Пикабу.
За основу было принято взять то самое зеркальное полотно. Требовалось вынести его от стены в деревянном каркасе, в котором, в свою, очередь разместить лампы и всю коммутацию.
В Леруа Мерлен были куплены строганные доски. Но выбирать их стоит очень тщательно и щепетильно, лично я каждую прикладывал к ровной плоскости стеллажа пиломатериалов. Кривых было полно, и когда уже жена стала угрожать пинком под задницу, т.к. устала перебирать доски, я все же остановил свой выбор на более-менее ровных. Пиломатериал обошёлся 1000 рублей.
Уже дома я приступил с разметке.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Запасся хорошим настроением, отличным инструментом, и вперед.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Распиливал дерево электролобзиком с качественной пилкой Dewalt, с ней было минимум сколов и вырывания волокон дерева. Но все же, не всегда рез получался ровным, все же электролобзик — не совсем для прямого реза.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Напилив в размер, разложил на полу и прикидывал красивый рисунок. Определившись, стал скручивать каркас.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Все углы точно выставлял под 90°, ну, на сколько это позволяли мои кривые руки.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Стоит заметить, что доски из Леруа Мерлен не всегда отрезаны ровно под угол 90°, поэтому приходилось пилить лобзиком с двух сторон, благо запас на этапе проектирования был мною заложен.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

С учетом не совсем ровных торцов досок, получилось вполне себе, углы вышли прекрасно.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Проверил диагонали, получилось миллиметр в миллиметр.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Размечаю и пилю рейки для боковин. В разметке очень помогает пара: рулетка + складной метр. Кто хоть раз так работал, поймет.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Стал собирать каркас дальше, заметил, что купленные мной маленькие уголки были кривыми, не везде был нормальный угол, гнул коброй и пассатижами.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Когда каркас был готов, размечал места под отверстия для патронов ламп.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

По разметке сверлил сверлышком Dewalt 3 мм.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Сами отверстия вырезал кольцевой пилой по дереву, набор перьев еще не купил. Здесь самое главное вовремя удалять стружку из зоны реза, т.к. она забивает зубья, пила и заготовка перегреваются. Это самый главный минус такой оснастки, что обуславливает её конструкция, во всем остальном, отверстия получались равными, без сколов. С другой стороны подкладывал обрезочек доски, чтобы на выходе пила не вырывала волокна дерева.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Примерил один патрон, смотрится неплохо.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

В итоге, получилось совсем не плохо.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Вкрутил лампочку на место, посмотреть как будет выглядеть.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

В сумме по проекту вышло 10 ламп, решил разбить их на 2 группы, первая — 4 лампы, вторая — 10 ламп. Для этого был куплен переключатель с подсветкой, с двумя парами переключающимися НЗ-НО контактами. Положения I-0-II. Квадратное отверстие под него пилил реноватором, взял для этого самую узкую насадку от Dewalt.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Т.к. переключатель идет с усиками для установки в тонколистовом металле, то мне пришлось его вклеить на свое место.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Настало самое интересное — электрика. Из своей электромонтажной сумки вытащил все необходимое.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Стоит напомнить, что для переключателя необходимо обжать провод с плоским разъемом типа "мама" 6,3 мм шириной, без усика. Для всех остальных соединений использовал НВШИ.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

После установки зеркала на специальные держатели, так выглядит готовый вариант.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

При подаче питания, в нулевом положении, светится клавиша.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Как и писал выше, первый режим — светятся четыре лампы.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Второй режим — все десять. Лампы брал нейтрального цвета свечения, Е14, шар, 8 Вт. Gauss. Очень люблю эту фирму, все лампы дома покупаю только этого производителя.

Гримерное зеркало: от идеи до реализации Своими руками, Рукожоп, Зеркало, Гримерное зеркало, Длиннопост, Рукоделие с процессом

Провода от ламп развел по обычным иэковским клеммникам, провода собрал в жгуты, получилось красиво и культурно.
Фотографии больше не влезли, добавлю остаток в комментарии ниже. Тэг "рукожоп" поставил на всякий.

Компьютерный стол. Хотел. Делаю⁠ ⁠

Всем доброго дня!
Ранее делал пост о компьютерном столе, о том что дорого и не хотелось бы так много платить за него.
Вот решился "запилить"
Сразу распишу затраты на материалы, работу не считаю так делаю сам:
1. Труба профильная 30х30 6метров
2. Уголок 20х20 2 метра
=1000руб
3. Столешницы решил заказать через яндекс маркет "Столешница для кухни / для стола, клеевая из массива дерева Сосна 900х600×18мм сращенный (паркетная склейка)", 2шт 4168руб
4. Краска молотковая 1 банка — 480руб
5. Столешницы решил покрывать "акватексом", цвет палисандр 430 руб
6. Сварочный аппарат свой, электроды свои, болгарка свая + диск, + наждачная бумага, + кисти, где то 500руб
Всего по материалам вышло 6500руб.

Бороздил просторы интернета, что бы понять что вообще хочу по дизайну и возможности сделать своими руками.

Размеры были продиктованы планировкой квартиры.

Нашел вот такой.
Крепится на стену, тем самым высоту можно выставить как требуется. Так из за отсутствия ножек облегчается доступ для пылесоса. Да можно глубже сесть.

Компьютерный стол. Хотел. Делаю Стол, Компьютерный стол, Своими руками, На коленке, Дом, Компьютер, Мебель, Изделия из металла, Изделия из дерева, Длиннопост, Рукоделие с процессом

Только без маленьких полок по сторонам.

Стол в процессе изготовления, но хотел бы поделиться следующей информацией
1. Толщина в 1.8см сомнительна. Лучше брать 4см.
2. Акватекс (морилка), не лучший выбор для столицы. После обработки наждаком поверхность гладкая, а после акватекса стала шершавой. Что не есть хорошо. Буду думать как решить. Возможно еще раз пройдусь наждаком и покрою лаком (если руки прямые)
3. Молотковая краска выставляет требования к валику, мой облез через 5 мин работы. Пришлось ворс отковыривать. Естественно перекрашивал.

Ниже приложу фото процесса

Компьютерный стол. Хотел. Делаю Стол, Компьютерный стол, Своими руками, На коленке, Дом, Компьютер, Мебель, Изделия из металла, Изделия из дерева, Длиннопост, Рукоделие с процессом

Компьютерный стол. Хотел. Делаю Стол, Компьютерный стол, Своими руками, На коленке, Дом, Компьютер, Мебель, Изделия из металла, Изделия из дерева, Длиннопост, Рукоделие с процессом

Компьютерный стол. Хотел. Делаю Стол, Компьютерный стол, Своими руками, На коленке, Дом, Компьютер, Мебель, Изделия из металла, Изделия из дерева, Длиннопост, Рукоделие с процессом

Компьютерный стол. Хотел. Делаю Стол, Компьютерный стол, Своими руками, На коленке, Дом, Компьютер, Мебель, Изделия из металла, Изделия из дерева, Длиннопост, Рукоделие с процессом

Компьютерный стол. Хотел. Делаю Стол, Компьютерный стол, Своими руками, На коленке, Дом, Компьютер, Мебель, Изделия из металла, Изделия из дерева, Длиннопост, Рукоделие с процессом

Компьютерный стол. Хотел. Делаю Стол, Компьютерный стол, Своими руками, На коленке, Дом, Компьютер, Мебель, Изделия из металла, Изделия из дерева, Длиннопост, Рукоделие с процессом

Компьютерный стол. Хотел. Делаю Стол, Компьютерный стол, Своими руками, На коленке, Дом, Компьютер, Мебель, Изделия из металла, Изделия из дерева, Длиннопост, Рукоделие с процессом

Отсутствие гаража, не говоря о мастерской, обуславливает выполнение "на коленке"

Следующим постом, примерно через неделю, поделюсь готовым результатом

Мяу! Здравствуйте!⁠ ⁠

Мяу! Здравствуйте! Рукоделие, Вышивка, Шитье, Кот, Хобби, Рукоделие с процессом, Сумка, Шоппер, Вышивка гладью, Погладь кота, Своими руками, Длиннопост

Наконец-то сделала шоппер и для себя! А то как сапожник без сапог.

Мяу! Здравствуйте! Рукоделие, Вышивка, Шитье, Кот, Хобби, Рукоделие с процессом, Сумка, Шоппер, Вышивка гладью, Погладь кота, Своими руками, Длиннопост

Картинку нашла в интернете, а дальше дело за малым.

Мяу! Здравствуйте! Рукоделие, Вышивка, Шитье, Кот, Хобби, Рукоделие с процессом, Сумка, Шоппер, Вышивка гладью, Погладь кота, Своими руками, Длиннопост

Нитки: вискоза (doli, «Гамма»).

Ткань: плотный хлопок.

Мяу! Здравствуйте! Рукоделие, Вышивка, Шитье, Кот, Хобби, Рукоделие с процессом, Сумка, Шоппер, Вышивка гладью, Погладь кота, Своими руками, Длиннопост

Кота вышивала строчевой гладью. Вливание тонов строчевой гладью выполнять проще простого и любые недочёты поправить можно очень легко.

Мяу! Здравствуйте! Рукоделие, Вышивка, Шитье, Кот, Хобби, Рукоделие с процессом, Сумка, Шоппер, Вышивка гладью, Погладь кота, Своими руками, Длиннопост

Правда в случае крупной неудачи распускать все это дело то ещё «удовольствие».

Ниток на строчевую гладь идёт много.

Мяу! Здравствуйте! Рукоделие, Вышивка, Шитье, Кот, Хобби, Рукоделие с процессом, Сумка, Шоппер, Вышивка гладью, Погладь кота, Своими руками, Длиннопост

Вот такая теперь у меня хозяйственная сумка)))

Кто проживает на дне океана?⁠ ⁠

Есть что в пилении камней такое. медитативное наверное. И результат из-за особенностей материала кажется более весомым, долговечным.

Вот такой вот исходный материал. Камень бледного серо-зелёного цвета. Скорее всего из-за содержания меди.

Кто проживает на дне океана? Рукоделие с процессом, Своими руками, Пятничный тег моё, Камень, Дремель, Ктулху, Длиннопост

Никак не придумывалось что из него можно напилить. А потом вспомнил про Ктулху, цвет как раз в тему, подсмотрел примерную картинку в интернете, вот такую:

Кто проживает на дне океана? Рукоделие с процессом, Своими руками, Пятничный тег моё, Камень, Дремель, Ктулху, Длиннопост

Ну и поехали потихоньку, сначала заготовка:

Кто проживает на дне океана? Рукоделие с процессом, Своими руками, Пятничный тег моё, Камень, Дремель, Ктулху, Длиннопост

Потом потихоньку оформились общие контуры:

Кто проживает на дне океана? Рукоделие с процессом, Своими руками, Пятничный тег моё, Камень, Дремель, Ктулху, Длиннопост

Пилил дремелем, под тонкой струйкой воды из крана. Едем дальше:

Кто проживает на дне океана? Рукоделие с процессом, Своими руками, Пятничный тег моё, Камень, Дремель, Ктулху, Длиннопост

Итого пиление до более-менее приемлемого варианта заняло больше двух месяцев, минут по 15 по вечерам, не каждый день понятно

Кто проживает на дне океана? Рукоделие с процессом, Своими руками, Пятничный тег моё, Камень, Дремель, Ктулху, Длиннопост

Мокрым этот камень выглядит совсем по другому, надо бы придумать, как закрепить именно такой цвет:

Кто проживает на дне океана? Рукоделие с процессом, Своими руками, Пятничный тег моё, Камень, Дремель, Ктулху, Длиннопост

Кто проживает на дне океана? Рукоделие с процессом, Своими руками, Пятничный тег моё, Камень, Дремель, Ктулху, Длиннопост

Конечно результат отличается от изначального варианта, но это не только мои кривые руки, но и ограничение инструмента. Да и цели нет шедевры наваять, просто хобби для разгрузки мозгов.

Это канеш не домашняя клубника, но мелкий бонус в каменты закину, а то сюда уже не лезет.

Как я лавку для веранды рукожопил⁠ ⁠

В общем в прошлый раз я замутил журнальный столик для веранды. Снимать тогда времени не было, поэтому без процесса. Делал из обрезков шпунтованной половой доски и покрыл яхтенным половым лаком «вишня».

На фото виднеется и будущая лавочка.

Как я лавку для веранды рукожопил Рукоделие, Рукожоп, Дача, Своими руками, Работа с деревом, Покраска, Фотография, Длиннопост, Рукоделие с процессом

В общем столик есть, нужна лавка. На яплакал один чел не так давно делал лавки, мне зашла идея и я решил повторить, немного изменив размеры.
В общем едем на стройбазу и заказываем доски.
Доставка приехала и вот, что имеем.

Как я лавку для веранды рукожопил Рукоделие, Рукожоп, Дача, Своими руками, Работа с деревом, Покраска, Фотография, Длиннопост, Рукоделие с процессом

Доски среднего качества, но и у меня главное условие — ультрабюджетно.

Как я лавку для веранды рукожопил Рукоделие, Рукожоп, Дача, Своими руками, Работа с деревом, Покраска, Фотография, Длиннопост, Рукоделие с процессом

Как я лавку для веранды рукожопил Рукоделие, Рукожоп, Дача, Своими руками, Работа с деревом, Покраска, Фотография, Длиннопост, Рукоделие с процессом

Как делал прямоугольники фоток нет, но вот результат.

Как я лавку для веранды рукожопил Рукоделие, Рукожоп, Дача, Своими руками, Работа с деревом, Покраска, Фотография, Длиннопост, Рукоделие с процессом

Далее я напилил коротких досок и зашил сидушку. Затем так как наступил вечер, а освещения на веранде еще нет, решил отложить работу до след раза, но так случилось, что смог продолжить лишь спустя 2 недели. И так, берем шлиф тарелку и пошли шлифовать чтоб гладенько было.

Шлифовал вот этим инструментом.

Как я лавку для веранды рукожопил Рукоделие, Рукожоп, Дача, Своими руками, Работа с деревом, Покраска, Фотография, Длиннопост, Рукоделие с процессом

После шлифовки, покрываем лаком, который я нашел на мусорке год назад и он прекрасно перезимовал.

Как я лавку для веранды рукожопил Рукоделие, Рукожоп, Дача, Своими руками, Работа с деревом, Покраска, Фотография, Длиннопост, Рукоделие с процессом

Лак это хорошо, но кто надристал в банку?

Как я лавку для веранды рукожопил Рукоделие, Рукожоп, Дача, Своими руками, Работа с деревом, Покраска, Фотография, Длиннопост, Рукоделие с процессом

Далее то, что вышло в конечном этапе. Лак блестит, лавка стоит. Все довольны.

Как я лавку для веранды рукожопил Рукоделие, Рукожоп, Дача, Своими руками, Работа с деревом, Покраска, Фотография, Длиннопост, Рукоделие с процессом

Как я лавку для веранды рукожопил Рукоделие, Рукожоп, Дача, Своими руками, Работа с деревом, Покраска, Фотография, Длиннопост, Рукоделие с процессом

Как я лавку для веранды рукожопил Рукоделие, Рукожоп, Дача, Своими руками, Работа с деревом, Покраска, Фотография, Длиннопост, Рукоделие с процессом

Лак нанес в два слоя, получилось более менее. В след сезоне на лавку будет приобретена подушка или сам сошью, благо поролон есть.

По бюджету:
Доски 4000₽(доставка 500₽)
Лак бесплатно
Ощущения от рукожопства бесценны)

Столярный угольник с регулируемым углом. Он же Малка⁠ ⁠

Как то делал я деревянную стремянку, подсмотрел алюминиевую у установщика потолков. А там нужно было много размечать одинаковых углов. Вот и родилась эта конструкция.

Столярный угольник с регулируемым углом. Он же Малка Рукоделие с процессом, Своими руками, Поделки, Инструменты, Работа с деревом, Изделия из дерева, Длиннопост

Линейка пошла старая советская, мама еще до моего рождения в проектном институте пользовалась 😉 Деревяшка какая была ровненькая, по-моему шла с упаковкой от мебели.

Столярный угольник с регулируемым углом. Он же Малка Рукоделие с процессом, Своими руками, Поделки, Инструменты, Работа с деревом, Изделия из дерева, Длиннопост

В деревяшке делаем пропил, у меня есть циркулярка, но можно любым способом, по толщине линейки.

Столярный угольник с регулируемым углом. Он же Малка Рукоделие с процессом, Своими руками, Поделки, Инструменты, Работа с деревом, Изделия из дерева, Длиннопост

Сверлим отверстие под фиксирующий болт М6, головка болта утапливается в дерево, просто где-то 10-12мм отверстие и запрессовка на клей. Это чтобы не проворачивалось.

Столярный угольник с регулируемым углом. Он же Малка Рукоделие с процессом, Своими руками, Поделки, Инструменты, Работа с деревом, Изделия из дерева, Длиннопост

Работать с ней проще некуда, ослабляем барашковую гайку, выставляем по транспортиру или по готовой конструкции нужный угол и размечаем остальные места.

Изготовление заняло гораздо меньше времени чем написание этого поста 😉

Согласен, и это можно купить, и даже точнее будет. Но эта конструкция для конкретных работ, покупать для разового пользования спец инструмент и жаба давит, все не купишь! Да и в принципе с немного большими усилиями я мог обойтись и покупными угольниками с транспортирами, в процессе работы над лестницей может и не получилось выигрыша по времени, если учитывать затраченное время на изготовление угольника, но если ничего не придумывать жить скучно 😉

UPD: Подсказали как оно правильно называется, оказывается Малка 😉

Разметочный столярный угольник. Своими руками⁠ ⁠

Заметил на Ютубе народ пользуется для разметки похожим, покупным угольником, в продаже у нас не нашел, али мало того что сейчас недоступно, так еще и такой инструмент у них дороговато выходит. Сегодня сделал сам 😉

Разметочный столярный угольник. Своими руками Рукоделие с процессом, Поделки, Своими руками, Изделия из дерева, Столярка, Работа с деревом, Инструменты, Мебель, Длиннопост

За основу взята обычная металлическая линейка, покупал по-моему даже дешевле 10-ти гривен. Деревянная часть — клашка дубового паркета.

Разметочный столярный угольник. Своими руками Рукоделие с процессом, Поделки, Своими руками, Изделия из дерева, Столярка, Работа с деревом, Инструменты, Мебель, Длиннопост

Первым делом размечаем так, чтобы линейка в будущем пазу ходила максимально без люфта. Полностью избежать в такой подвижной конструкции люфта не получится, а вот к минимуму стоит стремится.

Разметочный столярный угольник. Своими руками Рукоделие с процессом, Поделки, Своими руками, Изделия из дерева, Столярка, Работа с деревом, Инструменты, Мебель, Длиннопост

Тапок Редми 9А в данном случае подвел 🙁

Края делаем поглубже, центр снимаем минимум. Фиксация линейки будет самим деревом.

Сначала стамеска, потом полегоньку напильником, стараясь не завалить края.

Разметочный столярный угольник. Своими руками Рукоделие с процессом, Поделки, Своими руками, Изделия из дерева, Столярка, Работа с деревом, Инструменты, Мебель, Длиннопост

Примерка. Как найти прямой угол писать не буду, у меня прецизионный слесарный угольник есть, а так можно чем угодно, вплоть до простого листа писчей бумаги 90 градусов выставить.

Разметочный столярный угольник. Своими руками Рукоделие с процессом, Поделки, Своими руками, Изделия из дерева, Столярка, Работа с деревом, Инструменты, Мебель, Длиннопост

Приклеиваем вторую половину, на всякий пожарный контроль перпендикулярности

Разметочный столярный угольник. Своими руками Рукоделие с процессом, Поделки, Своими руками, Изделия из дерева, Столярка, Работа с деревом, Инструменты, Мебель, Длиннопост

После того как склеится обрезаем лишнее. Недорогая торцовка очень выручает, скромный но запоминающийся подарок к днюхе 😉

Разметочный столярный угольник. Своими руками Рукоделие с процессом, Поделки, Своими руками, Изделия из дерева, Столярка, Работа с деревом, Инструменты, Мебель, Длиннопост

Вот что получилось. Немного шлифую наждачкой, чтобы убрать заусенцы и ворс, а потом пропитка красно-коричневой морилкой и после высыхания пропитка льняным маслом

Разметочный столярный угольник. Своими руками Рукоделие с процессом, Поделки, Своими руками, Изделия из дерева, Столярка, Работа с деревом, Инструменты, Мебель, Длиннопост

Линейка сидит в конструкции угольника плотно, не смещается при разметке.

Разметочный столярный угольник. Своими руками Рукоделие с процессом, Поделки, Своими руками, Изделия из дерева, Столярка, Работа с деревом, Инструменты, Мебель, Длиннопост

Коты сегодня в фотосессии поучаствовать не пожелали, у одного по-моему зуб болит, он не в гуморе, дома спит, остальные пользуются последними теплыми денечками и отрываются на улице по полной

UPD: У меня инструмента много. Угольников несколько штук, есть самодельные, с регулируемым углом, есть хороший и точный алюминиевый большой, а вот мне был нужен небольшой, с фиксатором для разметки. Не бог весть что, но попробовал — удобно черт возьми! Рейсмус столярный немного не то, рисочки я уже к сожалению вижу плохо, диабет после короны проклятый, менять очки чтобы сначала окинуть весь фронт работ взглядом, а потом другие — вглядываться в рисочки непродуктивно, пусть уж карандаш где-то будет виден, переживем ;)))

Осенние митенки одной нитью⁠ ⁠

Хочу поделиться первой завершенной вещичкой, связанной крючком — хлопковые митенки с отдельным большим пальцем. Хотелось совместить вязание по кругу и вывязывание отдельного большого пальца без обрыва нити. В процессе придумался довольно простой вариант решения, в найденных схемах на него не наталкивалась, но не думаю, что он так уж уникален.

Осенние митенки одной нитью Рукоделие с процессом, Пятничный тег моё, Вязание крючком, Вязание, Своими руками, Перчатки, Митенки, Длиннопост

Пряжа: Alpina Xenia 100% мерсеризованный хлопок, 50г / 240 м. На две митенки ушел почти полный моток (вязка плотная).

Крючок: Gamma 1.25

Резинка — поперечное вязание столбиками без накида за заднюю полупетлю. Тело митенки — столбики без накида по кругу и столбики с одним накидом в узорах-веерах.

Первая митенка вязалась без малого полторы недели и перевязывалась раз шесть :-D. Вторая связалась за 3 вечера.

Осенние митенки одной нитью Рукоделие с процессом, Пятничный тег моё, Вязание крючком, Вязание, Своими руками, Перчатки, Митенки, Длиннопост

Принцип вывязывания виден на пошаговых картинках (мне удобнее вязать, когда митенка вывернута наизнанку). После того, как возвращаемся к вязанию основной части, необходимые убавки лучше делать у большого пальца со стороны узора (синяя стрелка на последней картинке), а прибавки — у большого пальца со стороны шва (красная стрелка).

Осенние митенки одной нитью Рукоделие с процессом, Пятничный тег моё, Вязание крючком, Вязание, Своими руками, Перчатки, Митенки, Длиннопост

Крючок впервые взяла в руки месяц назад, поэтому прекрасно осознаю, что огрехов много и есть к чему стремиться >^__^<

Щ-209 типа "Щука" (1/144 Звезда). Заметки по сборке⁠ ⁠

Щ-209 типа "Щука" (1/144 Звезда). Заметки по сборке Стендовый моделизм, Моделизм, Масштабная модель, Хобби, Миниатюра, Покраска миниатюр, Своими руками, Рукоделие с процессом, Рукоделие, Сборная модель, Сборка, Аэрография, Обзор, Судомоделизм, Флот, СССР, Подводная лодка, Щука, Вторая мировая война, Коллекционирование, Длиннопост

Приветствую, уважаемые подписчики, коллеги-моделисты и просто читатели! Вот позади ещё одна работа на заказ, и снова на морскую тематику. Видимо, хоть лично я от судомоделизма далёк, но людей интересует как раз эта тема. В отличие от диорамы с "Летучим Голландцем" тут не будет мистики и фантастики — вполне реальная советская подводная лодка Второй Мировой. И если с надводными кораблями у меня мало опыта работы, то с подводными несколько проще — опыта нет вовсе, и "Щука" стала первой ПЛ, которую я собирал и красил. Заказчик хотел иметь готовую модель как можно скорее, потому было решено не тратить время и деньги на заказ афтермаркета, а делать из коробки. Вот сейчас и покажу, как это было.

Щ-209 типа "Щука" (1/144 Звезда). Заметки по сборке Стендовый моделизм, Моделизм, Масштабная модель, Хобби, Миниатюра, Покраска миниатюр, Своими руками, Рукоделие с процессом, Рукоделие, Сборная модель, Сборка, Аэрография, Обзор, Судомоделизм, Флот, СССР, Подводная лодка, Щука, Вторая мировая война, Коллекционирование, Длиннопост

О наборе: Свежая модель 2021 года разработки от российской фирмы "Звезда" в масштабе 1/144. В длинной но узкой коробке лежат три литника из серого полистирола и отдельно подставка из него же, нить, декаль и инструкции по сборке и окраске. В наборе 117 деталей, останутся неиспользованными около 5-12. Качество литья без нареканий: кроме следов смещения половин пресс-форм дефектов нет (что неудивительно на новой модели). Пластик хорош, нареканий по нему нет, тонкие детали предсказуемо хрупкие, поверхность корпуса лодки сделана очень гладкой, глянцевой. Детализация наверное неплохая, по крайней мере мне понравилась. Довольно много ажурных деталей, хорошо показаны 45-мм пушки и пулемёты Максима (хотя вроде бы должны быть ДШК, но я не спец), понравился якорь и проработка перископов. Расшивка очень хорошая, прямо 10 из 10! Она смешанного типа: весь корпус и рубка покрыты рядами мелких заклёпочек (это внешняя расшивка), во всех остальных случаях — внутренняя (рельеф палубы, люки, торпедные аппараты), работать с расшивкой легко и приятно. Стыкуемость также на высоте, разве что хромает корпус — его половины подходят не идеально, есть небольшой перепад, который нетрудно переместить на нижнюю поверхность и там заровнять пилкой. В наборе все гидродинамические поверхности (рули?) предлагается сделать подвижными, но реализована задумка не очень — тонкие тяги, хрупкие крепления. В плане вариативности по сборке подлодка интересна: можно сделать лодку с сетеразрезателем "Краб" (брутальной пилой и шипами на носу) или со скучным обычным носом; также можно открыть или закрыть площадку кормового орудия, дверь рубки, установить или нет пулемёты, выдвинуть или спрятать перископы. В наборе очень харизматичная и запоминающаяся подставка в виде скалы (хотя видел, что её окрашивали под морскую воду). Нить из набора — неплохой танковый трос — толстый, грубый, цвета стали. Очевидно в Лобне просто перепутали, и укомплектовали набор совершенно не той верёвочкой — нужна тонкая чёрная, её очевидно положили в какой-то БТТ в 1/35. Инструкция — звездовская нового типа, т.е. отдельно чёрно-белая сборочная инструкция и отдельно цветной лист со схемами окрашивания с необходимых ракурсов. Предлагаются две ПЛ: Щ-402 Северного флота и Щ-209 Черноморского; у каждой "Щуки" два варианта окраса — более яркий 1936 года и серо-зелёный с чёрным 1940-го. То есть выбираем из четырёх вариантов. На более яркие варианты белая ватерлиния дана декалью, при этом ей не хватает несколько миллиметров длины. Декалями же даны и флаги, и надпись на табличке подставки. Качество декалей хорошее, несколько толстовата подложка, по цветности всё ОК. Цена набора демократичная, на уровне среднего самолёта в 1/72. Рекомендовать могу моделистам любого уровня — новичка порадует несложная сборка и окраска, опытного — качество расшивки и необычная подставка. Прошу простить, если я неправ — опыта со сборными моделями субмарин у меня нет никакого!

О создании: Начинаем сборку с половин корпуса и палубы. Палуба — самая необычная деталь, которую я когда-либо держал в руках))) Внутри корпуса три шпангоута, что повышает жёсткость и упрощает сборку.

Щ-209 типа "Щука" (1/144 Звезда). Заметки по сборке Стендовый моделизм, Моделизм, Масштабная модель, Хобби, Миниатюра, Покраска миниатюр, Своими руками, Рукоделие с процессом, Рукоделие, Сборная модель, Сборка, Аэрография, Обзор, Судомоделизм, Флот, СССР, Подводная лодка, Щука, Вторая мировая война, Коллекционирование, Длиннопост

Вот наглядное фото, на котором видна масштабность входящей в комплект нити.

Philips Satinelle Разборка

04.01.2019

Это руководство научит разбирать Phillips Satinelle для замены деталей.

Шаг 1

Отключите устройство и снимите фиолетовый щиток.

Снимите головку, нажав на правую сторону головки (устройство должно быть обращено от вас).

Вы услышите щелчок, и голова сместится с корпуса устройства.

slide

slide

Шаг 2

При ношении защитных очков используйте пластиковый инструмент для открывания, чтобы вырвать справа налево, чтобы вырвать зажим тензор.

Будьте осторожны, чтобы не потерять клип. Это вероятно улетит, когда это выпустит.

slide

slide

slide

Шаг 3

Левая сторона опустится вниз.

slide

Шаг 4

Удалите пластиковый компонент, который качается вниз.

Используйте ногти, чтобы снять клипы с заглушек.

slide

slide

slide

Шаг 5

Используя плоскогубцы с носиком, снимите металлическую направляющую с обеих сторон головки пинцета.

slide

slide

slide

Шаг 6

Используйте spudger, чтобы оторвать корпус редуктора от основания.

slide

slide

slide

Шаг 7

Используйте эскиз и плоскогубцы иглы, чтобы вытолкнуть фиксирующий штифт корпуса редуктора.

slide

slide

slide

Комментарии

Пришлось разбирать после игры ребенка с аппаратом. Решил пройтись эпилятором по полотенцу)). Посмотрела фото на сайте и не побоялась разобрать для чистки.

Кофе машина HD8838, сервисное руководство.

По окончании ремонта, все прокладки должны быть установлены и выполнены испытания изоляции электрических компонентов на пробой.

1.5. Серия кофемашин Syntia Cappuccino

Серия кофемашин Syntia Cappuccino

Рис. 1

Интерфейс с дисплеем х
С частями из матовой нержавеющей стали х
С частями из пластика ABS
С емкостью для молока х
Автоматическая дозировка (SAS) х
Сохранение в памяти количества отпущенного кофе х
Авто-промывка х
Автоматическое отключение (после 60с бездействия) х
Отсек для молотого кофе х
Цикл автоматического удаления накипи х
1.6.1. Внешние части устройства

Внешние части кофе машины HD8838

Контейнер для молока

Сетевой шнур

Панель управления кофемашины

1.6.2. Внутренние части устройства

Внутренние части кофе машины HD8838

2. Технические характеристики

2.1. Технические характеристики

50 Hz 1400 W — 230 V

50/60 Hz 1400 W -120 V

60 Hz 1500 W — 100 V

2.2. Параметры и производительность прибора
КОЛИЧЕСТВО ПРОДУКТА Минимальное количество(импульс.) Количество по умолчанию Максимальное количество(импульс.) Установки пользователя Сервисное обслуживание при заданном производстве
Expresso 70 165 600 Да Нет
Average coffee Нет Нет Нет Нет Нет
Expresso lungo 70 440 600 Да Нет
Предварительно смолотый Да
Горячая вода Продолжается до тех пор, пока есть вода (емкостной датчик)
Пар Продолжается до тех пор, пока есть вода (емкостной датчик)
Промывка Начальная промывка Финальная промывка
При выполнении Когда устройство включено и бойлер нагрелся до температуры ≤ 50°C Когда машина выключена электроникой, вручную или автоматически по истечении 60 мин, если по крайней мере одна порция кофе была отпущена до отключения
Количество импульсов 180 80
Остановка опций Да, нажатием на любую кнопку Да, нажатием на любую кнопку
Может быть изменено пользователем Нет Нет
Может быть изменено сервисной службой Нет Нет
Кол-во импульсов регулируется пользователем Нет Нет
Кол-во имп. регулируется сервисной службой Нет Нет
Диапазон импульсов (мин. – макс.) Нет Нет
Жесткость воды Регулировка
Частота очистки
Жесткость Жесткость воды Без фильтра антинакипи С фильтром антинакипи
1 Мягкая (до 7°dH) 240 литров (480 000 пульс.) 480 литров (960 000 пульс.)
2 Средняя (7° — 14°dH) 120 литров (240 000 пульс.) 240 литров (480 000 пульс.)
3 Жесткая (15° — 21°dH) 60 литров (120 000 пульс.) 120 литров (240 000 пульс.)
4 Оч. жесткая (более 21°dH) 30 литров (60 000 пульс.) 60 литров (120 000 пульс.)
По умолчанию жесткость воды на уровне — 3. Каждый литр воды соответствует приблизительно 2000 импульсам
Коробка для осадка Описание и значение
Тайм-аут для коробки осадка 5 сек
Сигнал предупреждения на очистку коробкиосадка после выдачи (двойной Эспрессо как последний выдаваемый продукт) 8 порций осадка (9 порций осадка)
Сигнал о том, что коробка осадка пустая Нет
Сброс счетчика осадка Каждый раз, когда коробка для осадка снимаетсяминимум на 5 секунд, формируется сигнал «пустая коробка для осадка» и тревожный сигнал не срабатывает
Ждущий режим Описание и значение
Задаваемое время (мин. – макс.) 15 минут – 180 минут
Время по умолчанию 60 минут
Возможность установки времени пользователем Да
Возможность установки времени сервисной службой Да
Температура бойлера в ждущем режиме Бойлер выключен
Емкость для воды Описание
Датчик уровня Да
Резерв воды (импульсов) 200
Изменение резерва воды сервисной службой Нет
Тревога «Перелив емкости» Да
Тревога «Нет лотка» Нет
Водопровод Нет

3. Инструкции пользователя

3.1. Пользовательское меню программирования

Пользовательское меню программирования

Режимы индикации готовности прибора (ЗЕЛЕНЫЕ)
Индикация Причины Решения
Прибор достиг нужной температуры Прибор достиг нужной температуры
— для подачи кофе в зернах
— для подачи горячей воды
Дозировать необходимое количество продукта
Прибор достиг нужной температуры
— для дозировки молотого кофе(предварительно смолотого)
Дозировать необходимое количество продукта
Прибор готов для подачи горячего молока Прибор готов для подачи горячего молока Дозировать необходимое количество продукта
Прибор готов для выдачи горячей воды Прибор готов для выдачи горячей воды Дозировать необходимое количество горячей воды
Прибор готов для дозирования кофе Ждать до конца налива (нажмите кнопку еще раз, чтобы остановить дозирование)
Прибор готов для дозирования двух чашек кофе Ждать до конца налива (нажмите кнопку еще раз, чтобы остановить дозирование)
Прибор готов для дозирования капучино Прибор готов для дозирования капучино из кофе в зернах Остановить процесс дозирования по желанию
Прибор готов для дозирования капучино Прибор готов для дозирования капучино из молотого кофе. Остановить процесс дозирования по желанию
Прибор готов для программирования количества кофе Прибор готов для программирования количества кофе для выдачи. Остановить процесс дозирования по желанию
Прибор готов для программирования количества горячего молока Прибор готов для программирования количества горячего молока для выдачи. Остановить процесс дозирования по желанию
Прибор готов для программирования количества капучино для выдачи Прибор готов для программирования количества капучино для выдачи. Остановить процесс дозирования по желанию
Предупреждающие сообщения (ОРАНЖЕВЫЕ)
Прибор находится в режиме нагрева Прибор находится в режиме нагрева для дозировки кофе, горячей воды или пара Подождите, пока процесс нагревания не закончится (см. прогресс на шкале)
Прибор находится в режиме промывки Прибор находится в режиме промывки.
Подождите до завершения операции.
Подождите, пока прибор не закончит операцию.
Машине необходим цикл удаления накипи. Выполнить цикл удаления известковых отложений. Нажмите кнопку «aroma/pre-ground coffee» в течение 5 секунд, чтобы получить доступ к циклу удаления накипи.
Варочный модуль находится в режиме перезапуска для сброса устройства. Дождитесь полного перезапуска.
Заполните контейнер для кофе кофейными зернами и перезапустите цикл дозирования. Заполните контейнер для кофе кофейными зернами
Фильтр Intenza должен быть заменен Фильтр Intenza должен быть заменен. Заменить фильтр. Это сообщение отображается, если функция включена при помощи программы.
Предупреждение, если «RESET» осуществляется с помощью программы
Машине необходима очистка системы Машине необходима очистка системы подачи молока После промывки устройств подачи молока, нажмите кнопку чтобы отменить сообщение
Тревожные сообщения (КРАСНЫЕ)
Выключите прибор и включите снова через 30 секунд. Повторите это два или три раза Если это не помогло, обратитесь в Сервисную службу.
Проблемы с контуром воды Проблемы с контуром воды. Нажмите на кнопку чтобы начать цикл ручного залива водяного контура Подождите заполнения контура
Нет кофе в зернах внутри контейнера. Повторите цикл после заполнения контейнера кофе
Нет воды Нет воды. Залить воду в емкость.
Сервисная крышка открыта Сервисная крышка открыта: Закрыть ее
Если сервисная крышка открыта во время раздачи продукта, прибор останавливает дозирование и начинается обратный отсчет 30 секунд до отмены процесса. Отсчет времени может быть остановлен путем закрытия сервисной крышки и процесс отпуска продолжится с того места, где он остановился.
Привести ручку крана горячей воды/пара в правильное положение.
При повороте ручки (открыто), во время раздачи продукта, прибор останавливает дозирования и начинается обратный отсчет 30 секунд до отмены процесса. Отсчет времени может быть прерван закрытием ручки и процесс отпуска продолжится с того места, где он остановился.
Нет варочного модуля Нет варочного модуля
Если варочный модуль снят во время раздачи, прибор останавливает дозирование и начинается обратный отсчет 30 секунд до отмены процесса. Отсчет времени может быть остановлен после вставки варочного модуля и закрытия двери — процесс отпуска продолжится с того места, где он остановился.
Очистить отстойник осадка и каплеуловитель Для сброса счетчика отстойника, дождаться когда значок на дисплее исчезнет (5 секунд после снятия отстойника)
Вставить отстойник осадка Когда счетчик отстойника сбрасывается, значок отображается без значения счетчика
Цикл удаления накипи
(удерживайте нажатой кнопку «aroma/pre-ground coffee» в течение 5 секунд)
1) Начальный экран, чтобы войти в цикл удаления накипи. Нажмите «esc» для выхода. 5) Цикл промывки при удалении накипи в режиме паузы
2) Цикл удаления известковых отложений выполняется. 6) Цикл удаления накипи закончился. Нажмите кнопку для выхода из цикла.
3) Цикл удаления известковых отложений в режиме паузы. 7) Заполнить резервуар свежей водой.
4) Цикл промывки при удалении накипи выполняется

Нажмите для прокрутки МЕНЮ

3.2. Работа, очистка и обслуживание
Работа машины
1 Залить воду в емкость
2 Засыпать кофейные зерна в контейнер
3 Включить прибор
4 Запустить цикл Вставьте контейнер под дозатор, поверните селектор на символ и подождите, пока прибор перейдет к режиму готовности кофе.
5 Нажмите на кнопку кофе Нажмите один раз для одного кофе и два раза для двух чашек кофе.
Очистка и техническое обслуживание
A Очистить отстойник После индикации необходимости очистки
B Очистить каплеуловитель По необходимости
C Очистить резервуар для воды Еженедельно
D Очистить резервуар для кофе По необходимости
E Очистить внешние элементы корпуса По необходимости
F Очистить кофе блок Каждый раз, когда контейнер для кофе в зернах заполнен или раз в неделю
Смазать кофе блок Ежемесячно или после 500 порций
Очистить корпус внутри Еженедельно
H Очистка от накипи После индикации необходимости очистки
G Очистить резервуар для молока После каждого использования

4. Логика работы

4.1. Гидравлический контур

Гидравлический контур

Состояние электромагнитных клапанов EV1 и EV2 во время выполнения различных функций
Функция EV1 EV2
Кофе ОТКЛ. ОТКЛ.
Пена/Капучино ВКЛ. ВКЛ. (открывается через 5 секунд, чтобы слить остатки воды внутри контура)
Горячая вода ВКЛ. ВКЛ.
4.2. Cappuccino клапан в сборе

Cappuccino клапан в сборе

Молоко вспенивается следующим образом:

1) Пар проходит через клапан пенообразования, тем самым, создавая разрежение, которое втягивает молоко и некоторый процент воздуха

2) Молоко поступает из контейнера и смешивается с воздухом, который засасывается через штуцер подключения контейнера к клапану.

3) ПАР — ВОЗДУХ — МОЛОКО смешиваются внутри трубки Вентури, тем самым образуя пену.

4.3. Запорный кран

Запорный кран

Описание
1 Колпачок грибовидного клапана
2 Пружина грибовидного клапана
3 Основание грибовидного клапана
4 Грибовидный клапан
5 Уплотнение
4.4. Кофе цикл

  • Он прижимает микровыключатель 1 (см. следующий раздел)
  • Мотор-редуктор меняет направление вращения и движется вверх, снова на прибл. 1-2 мм
  • Бойлер начинает нагревать воду прибл. 45 сек. на полную мощность для того, чтобы достичь оптимальной температуры. Температура будет оставаться постоянной.

1. В кофемолке начинается процесс помола (контролируется импульсами, генерируемыми датчиком Холла)

2. Моторедуктор (кофе блок) перемещается к позиции дозирования

3. Фаза предварительного дозирования (кратковременная работа насоса, короткая пауза)

4. Продукт дозируется (время работы насоса зависит от количества заданного продукта)

5. Моторедуктор перемещается в положение холостого хода (осадок удаляется автоматически)

4.5. Микровыключатель

Микровыключатель

— Положение холостого хода: 1

— Положение дозирования: 2

Моторедуктор включается путем подачи постоянного тока на двигатель, который вращает небольшое зубчатое колесо с помощью червячного винта. Блок крепится на оси большого зубчатого колеса, и, когда кофе необходимо, колесо перемещается в положение дозирования и затем возвращается в положение холостого хода.

4.6. Датчик температуры (диапазон значений)
Темп. (° C) R nom (kΩ) ΔR (+/- %)
20 61,465 8,6
50 17,599 5,9
75 7,214 4,1
80 6,121 3,7
85 5,213 3,4
90 4,459 3,1
100 3,300 2,5
125 1,653 3,9
150 0,893 5,1

NTC используется как датчик температуры, он снижает сопротивление при нагреве.

Электронная система рассчитывает фактическую температуру воды в бойлере по падению напряжения и регулирует температуру.

Соответствие сопротивление и температуры: см. табл.

4.7. Кофемолка

Кофемолка

В кофемолке применен двигатель постоянного тока (1), который вращает механизм через червячную передачу (2).

Червячный винт (2) вращает пластиковые зубчатые колеса (3), которые приводят в действие нижние лезвия помола (4) и штифт подачи (5)

Имеются два магнита (6) в зубчатом колесе и с каждым оборотом колеса они передают два импульса от датчика Холла, который в свою очередь передает их в электронную систему.

Когда нет кофе в зернах присутствуют, это определяется датчиком Холла, из-за различий в частоте импульсов (с кофе или без).

Если нет кофе в зернах (работа в холостую), число вращения и, следовательно, число импульсов, будет больше.

t1 = определено, что нет кофе

Если есть кофе в зернах, число оборотов будет ниже за счет сил, созданных во время процесса помола.

t2 = не определено

t3 и t4 = это показания приняты в конце каждого процесса помола

Настройки количества загрузки

Количество регулируется в соответствии с обнаруженными импульсами (число оборотов пропорционально слабому, среднему и сильному выбору помола).

Заблокированы лезвия помола

Если кофемолка заблокирована по какой-либо причине, импульсы не будут больше передаваться в электронную систему, и кофемолка останавливается.

4.9 Самонастройка дозы (SAS)
  1. Количество импульсов от кофемолки за цикл помола
  2. Макс. среднее значение мощности, потребляемой моторедуктором во время заваривания кофе цикла
  3. Вкус, выбранный пользователем

Алгоритм сравнивает максимальное среднее значение мощности, потребляемой моторедуктором со значением, приведенным в таблице, в зависимости от выбранного вкуса, для того, чтобы рассчитать новые значения импульсов помола для следующего кофе продукта.

Если величина потребления меньше, чем минимальное значение тока, количество импульсов помола будет увеличено на 2.

Если потребление превышает максимальное значение тока, количество импульсов помола будет снижено на 4.

Если величина потребления приходится на диапазон «супер крепкий» , дозировка продукта и помола зерен, будет уменьшена на 10.

Если величина потребления приходится на пункт «с выбросом», процесс будет остановлен и импульсы помола уменьшаются на 10.

Если пользователем выбран вкус «предварительно молотый», никаких изменений не будет.

Это гарантирует, что независимо от типа используемого кофе, помол будет одинаковым и ножи будут подвергаться минимальному износу.

Установка / Статус Потребление тока в мА Импульсы будут откорректированы на следующем помоле
Превышение Меньше
А Мягкий вкус 200-300 мА -4 +2
B Средний вкус 301-450 мА -4 +2
C Сильный вкус 451-600 мА -4 +2
D Очень крепкий 601-800 мА -4
E Супер крепкий 801-1000 мА -10
F С выбросом в отстойник >1000 мА -10

Для эффективной работы, регулировка осуществляется в области полей выделенных зеленым (A, B и C). Если тип или марка кофе изменяется, также могут быть колебания в размере зерен и их липкости или уровне обжаривания. Это приводит к изменениям в потребляемом токе (мА), в результате дозировка становится чрезмерной или недостаточной (до тех пор, пока настройки не компенсируют эти изменения).

Внимание: В случае, если выставлена чрезмерная доза, молотый кофе может попасть в отстойник осадка. Это не ошибка, но может произойти когда машина включается в первый раз, или после ремонта.

4.10. Определение уровня воды (в емкости для воды)

Индикация отсутствия воды (запас воды)

Уровень воды контролируется емкостным датчиком, расположенным в одной из трех стенок емкости с водой.

Электронная система измеряет, что уровень воды не ниже заданного и достаточен для процесса отпуска продукта.

4.11. Определение уровня воды (каплеуловитель)
4.12. Запрос удаления накипи

Индикация удаления накипи с индикацией состояния фильтра антинакипи (только для устройств, оснащенных дисплеем)

Жесткость воды определяется на основе регионального анализа жесткости воды(1, 2, 3, 4).

Снятый фильтр (функция фильтр отключена):

Если функция выключена, электронная система подсчитывает расход по два импульса на оборот.

Установленный фильтр (функция фильтр включена):

Если функция включена, электронная система подсчитывает расход по одному импульсу на оборот.

Индикация «Замените фильтр антинакипи» («Change anti-scale filter»)

4.13. Фильтр снижения жесткости воды

Фильтр снижения жесткости воды

● Уменьшает образование осадков.

● Улучшает качество воды.

● Улучшается вкус, благодаря оптимальной жесткости воды.

Удаление известковых отложений солей продолжительность / эффективность:

Чтобы получить линейную характеристику его эффективности, на протяжении всего процесса удаления накипи, вода разделяется по степени жесткости в три этапа через перепуски (A,B и C).

5. Устранение неисправностей

5.1. Сервисный тест

Чтобы войти в тестовый режим:

1. Установите селектор в положение «вода»

2. Удерживать кнопку «Expresso»

3. Включить прибор сетевой кнопкой 0/I сзади

Уровень Поз. селектора Дисплей Кнопка Функция Примечания
L0
Версия ПО
Отображается версия программного обеспечения Версия программного обеспечения должна быть такой же, что и на этикетке микропроцессора.
НАЖМИТЕ КНОПКУ ON/OFF , ЧТОБЫ ПЕРЕЙТИ НА ВЕРХНИЙ УРОВЕНЬ
L1
Проверка работо-способности кнопок
Начальное состояние, кнопки не нажаты
№ 1 изменяется
“N-Y”, и дисплей меняется с зеленого на красный.
Если дисплей не изменится относительно первоначального состояния, заменить плату интерфейса и/или плоский кабель JP21. Если цвет дисплея остается зеленым, проверьте провода JP4 от интерфейсной платы до дисплея.
№ 2 изменяется
“N-Y”, и дисплей меняется с зеленого на оранжевый.
№ 3 изменяется
“N-Y”, и дисплей становится снова зеленым.
Если дисплей не изменится относительно первоначального состояния, заменить плату интерфейса и/или плоский кабель JP21.
№ 4 изменяется
“N-Y”, и дисплей становится снова зеленым.
Если дисплей не изменится относительно первоначального состояния, заменить плату интерфейса и/или плоский кабель JP21. Если цвет дисплея остается зеленым, проверьте провода JP4 от интерфейсной платы до дисплея.
№ 5 изменяется
“N-Y”, и дисплей становится снова зеленым.
НАЖМИТЕ КНОПКУ ON/OFF , ЧТОБЫ ПЕРЕЙТИ НА ВЕРХНИЙ УРОВЕНЬ
L2
Проверка работо-способности микро-выключателей и датчиков
Начальное состояние:

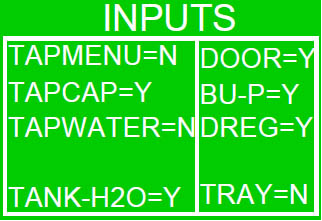

Устройство подключено, отстойник установлен, водяной резервуар полный, поддон для воды установлен, дверь закрыта и селектор в положении «кофе».
Снять емкость с водой Сигнал TANK-H2O поменяет значение с «Y» на «N» Если сигнал TANK-H2O не изменился, проверить емкостной датчик и проводку от разъема JP23.
DREG Снять отстойник Сигнал DREG поменяет значение с «Y» на «N» Если сигнал DREG не изменяется, проверить микровыключатель отстойника и проводку от разъема JP16.
Открыть дверь Сигнал DOOR поменяет значение с «Y» на «N» Если сигнал DOOR не изменяется, проверить микровыключатель двери и проводку от разъема JP16.
Снять варочный модуль Сигнал BU-P поменяет значение с «Y» на «N» Если сигнал BU-P не меняется, проверьте работу микропереключателя присутствия и проводку от разъема JP14.
Снять поддон Сигнал TRAY поменяет значение с «Y» на «N» Если сигнал TRAY не меняется, проверьте работу датчика поддона и проводку от разъема JP4.
Селектор в позиции «вода» Сигнал TAP-WATER поменяет значение с «N» на «Y» Если индикация TAPWATER, TAPCOFFE, TAPMENU не изменится, проверьте селектор и/или подключение проводов с разъема JP2 интерфейсного модуля.
Селектор в позиции «кофе» Сигнал TAP-COFFE поменяет значение с «N» на «Y»
Селектор в позиции «MENU» Сигнал TAP-MENU поменяет значение с «N» на «Y»
НАЖМИТЕ КНОПКУ ON/OFF , ЧТОБЫ ПЕРЕЙТИ НА ВЕРХНИЙ УРОВЕНЬ
L3
Проверка работо-способности варочного модуля
Начальное состояние, кнопки не нажаты.
Вывести блок в положение
«WORK»
(«РАБОТА»)
CUR= — соответствует потреблению тока двигателя моторедуктора, это значение должно быть:
С ОТКЛЮЧЕННЫМ БЛОКОМ
менее 200мА
С ПОДКЛЮЧЕННЫМ БЛОКОМ
менее 300 мА
ОШИБКА: сигнал WORK остается «N», и цвет дисплея изменится с зеленого на красный. Проверить микро-переключатель моторедуктора (сломан или вставлен неправильно) и двигатель (заблокирован). Проверьте проводку от разъема JP1 .
ОШИБКА:(С ОТКЛЮЧЕННЫМ БЛОКОМ)
Ток потребления моторедуктора больше, чем 200 мА, на дисплее цвет меняется с зеленого на красный, проверьте установки блока и/или моторедуктора.
ОШИБКА:(С ПОДКЛЮЧЕННЫМ БЛОКОМ)
Ток потребления моторедуктора больше, чем 300 мА, на дисплее цвет меняется с зеленого на красный, проверьте установки блока и/или моторедуктора.
Вывести блок в положение
«HOME»
CUR= — соответствует потреблению тока двигателя моторедуктора, это значение должно быть:
С ОТКЛЮЧЕННЫМ БЛОКОМ
менее 200мА
С ПОДКЛЮЧЕННЫМ БЛОКОМ
менее 300 мА
ОШИБКА: сигнал HOME остается «N», и цвет дисплея изменится с зеленого на красный. Проверить микро-переключатель моторедуктора (сломан или вставлен неправильно) и двигатель (заблокирован). Проверьте проводку от разъема JP16.
ОШИБКА:(С ОТКЛЮЧЕННЫМ БЛОКОМ)
Ток потребления моторедуктора больше, чем 200 мА, на дисплее цвет меняется с зеленого на красный, проверьте установки блока и/или моторедуктора.
ОШИБКА:(С ПОДКЛЮЧЕННЫМ БЛОКОМ)
Ток потребления моторедуктора больше, чем 300 мА, на дисплее цвет меняется с зеленого на красный, проверьте установки блока и/или моторедуктора.
НАЖМИТЕ КНОПКУ ON/OFF , ЧТОБЫ ПЕРЕЙТИ НА ВЕРХНИЙ УРОВЕНЬ
L4
Проверка работо-способности насоса и электро-магнитных клапанов EV1 и EV2
Начальное состояние, кнопки не нажаты и запорный кран в позиции «вода»
Нажмите на кнопку «flavour», чтобы вода пошла через бойлер и индикатор (PULS) начал увеличиваться, принимая во внимание, что для расхода литр/час (L/H) показатель должен между 14 и 18.
ОШИБКА: цвет дисплея меняется с зеленого на красный и импульсы остаются на 0. Проверьте насос, расходомер, его подключение проводку с (JP5) и разъемы, соединение насоса и/или проводку с разъема (JP24). Если вода не проходит через бойлер, но идет через цепи молока или через аварийный/клапан слива, проверить работу электромагнитных клапанов EV1 или EV2.
Нажмите на кнопку «expresso», чтобы включить магнитный клапан EV1 и включите насос для воды,(кнопка «flavour») чтобы открыть аварийный/сливной клапан. В л/час (L/H) показатель должен быть между 14 и 18.
ОШИБКА: цвет дисплея меняется с зеленого на красный и импульсы остаются на 0. Проверьте насос, расходомер, его подключение проводку с (JP5) и разъемы, соединение насоса и/или проводку с разъема (JP24). Если вода не проходит через бойлер, но идет через цепи молока или через аварийный/клапан слива, проверить работу электромагнитных клапанов EV1 или EV2.
Нажмите на кнопку «Expresso lungo », чтобы включить магнитный клапан EV1 и включите насос для воды,(кнопка «flavour») чтобы открыть контур для молока. В л/час (L/H) показатель должен быть между 14 и 18.
ОШИБКА: цвет дисплея меняется с зеленого на красный и импульсы остаются на 0. Проверьте насос, расходомер, его подключение проводку с (JP5) и разъемы, соединение насоса и/или проводку с разъема (JP24). Если вода не проходит через цепи молока, но идет через аварийный/клапан слива или через бойлер, проверить работу электромагнитных клапанов EV1 или EV2.
НАЖМИТЕ КНОПКУ ON/OFF , ЧТОБЫ ПЕРЕЙТИ НА ВЕРХНИЙ УРОВЕНЬ
L5
Проверка работо-способности кофемолки и бойлера
Начальное состояние, кнопки не нажаты.
Число, которое указывает на вращение КОФЕМОЛКИ, увеличивается до 40. Две других цифры, отображаемые на дисплее, не важны для режима тестирования.
ОШИБКА: Число остается на «0» и двигатель кофемолки не вращается, цвет дисплея меняется с зеленого на красный. Проверьте датчик и/или двигатель кофемолки , проводку от датчиков и/или подключение с разъема (JP2), проводку в двигателе кофемолки и/или подключение с разъема (JP8).
Потребляемый ток в норме, сигнал HEATER изменяется с «OFF» НА «ON», значение температуры увеличивается.
ОШИБКА: появляется сигнал «SHORT» в колонке HEATER, датчик температуры бойлера в коротком замыкании, цвет дисплея изменяется с зеленого на красный. Проверить проводку датчика бойлера и/или подключение с разъема (JP13 может быть замкнут).
ОШИБКА: появляется сигнал «OPEN» в колонке HEATER, датчик температуры бойлера в обрыве, цвет дисплея изменяется с зеленого на красный. Проверить проводку датчика бойлера и/или подключение с разъема (JP13 может быть отключен).
ОШИБКА: потребление тока НЕ в порядке и значение температуры не увеличивается. Проверить проводку питания и/или в связи с модулем управления (JP17-3).
5.2. Сообщения о ошибках
Код Краткое описание Описание
01 Заблокирована кофемолка Кофемолка заблокирована (застряли ножи или датчик не дает правильные показания)
03 Варочный модуль заблокирован в положении «work» Превышено время time-out (выполнения операции)
04 Варочный модуль заблокирован в положении «home» Превышено время time-out (выполнения операции)
05 Заблокирован гидравлический контур Вода не течет через расходомер
06 Электромагнитный клапан Cappuccino неисправен Короткое замыкание в электромагнитном клапане блока Cappuccino
10 Короткое замыкание датчика температуры в кофейном бойлере Короткое замыкание датчика температуры бойлера
11 Обрыв датчика температуры в кофейном бойлере Обрыв датчика температуры бойлера
12 Короткое замыкание датчика температуры в паровом бойлере Короткое замыкание датчика температуры парового бойлера
13 Обрыв датчика температуры в паровом бойлере Обрыв датчика температуры парового бойлера
14 Ошибка температуры в кофейном бойлере Температура в кофейном бойлере вышла из под контроля
15 Ошибка температуры в паровом бойлере Температура в паровом бойлере вышла из под контроля
16 Короткое замыкание в кофе блоке Микровыключатель варочного модуля в коротком замыкании
17 Не используется
18 Ошибка часов Неисправность памяти или невозможность установки
19 Нет контакта общего провода Нет контакта общего провода, также может быть вызвано неисправностью модуля управления
20 Не используется

6. Стандартные проверки

6.1. Ремонтные процедуры
Действие
1 Визуальный осмотр (повреждения при транспортировке)
2 Проверить дату продажи
3 Функциональная проверка / выявление проблем
4 Вскрыть прибор
5 Визуальный осмотр
6 Функциональная проверка
7 Ремонт выявленных неисправностей
8 Проверка модификаций (см. сервисное руководство на конкретную модель)
9 Провести сервисные действия в соответствии с действующим графиком
10 Внутренняя очистка
11 Функциональные испытания на открытом устройстве
12 Сборка
13 Окончательная проверка
14 Слить воду с прибора (зимой)
15 Внешняя очистка
16 Смазать варочный блок подходящей смазкой
17 Проверить сопротивление изоляции
18 Заполнить документацию
6.2. Сервисные процедуры
S Замена P Очистка
ES Визуальная проверка TR Проверка на шум
D Цикл удаления накипи R Регулировка
CF Функциональная проверка
Компонент Действие Вспомогательные инструменты
Фильтр воды P/S/CF
Уплотнения резервуара для воды S/CF
Уплотнения бойлера S/CF
Варочный модуль ES/P/CF Обезжиривающие Средства / Смазки
Трубки, фитинги, зажимы ES/CF
Контур насоса для кофе ES/TR/CF
Контур насоса горячей воды/пара ES/TR/CF
Мотор-редуктор ES/TR/CF
Кофемолка P/R/CF Пылесос/кисть
Гидравлический контур D/CF Антинакипин Saeco
Пенообразователь ES/S/CF
Электромагнитный клапан с 2 трубками ES/S/CF
Электромагнитный клапан с 3 трубками ES/S/CF
6.3. Окончательная проверка
Тест Процедура Доп. оборудование Норма Отклонения
Expresso 2-3 Expressos для корректировки настроек Мерная емкость Такое же количество 15%
Кофе 2-3 кофе для корректировки настроек Мерная емкость Такое же количество 15%
Громкость Стандарт
Количество пены Дуть в чашку, до отделения пены от кофе Пена должна снова покрыть полностью кофе
Цвет пены Слегка коричневая
Температура Измерять при розливе Термометр 84°С ±4°С
Уровень помола Проверьте размер зерна молотого кофе
Горячая вода Налить горячую воду
Пар Пустить пар
Индикация отсутствия отстойника Снять отстойник Проверить индикацию снятия отстойника
Индикация отсутствия кофейных зерен Запустить приготовление кофе с пустым контейнером для кофейных зерен Проверить индикацию отсутствия кофейных зерен

7. Разборка

7.1. Внешние элементы

Разборка верхней крышки

1) Снимите отстойник, резервуар для воды, крышку контейнера кофе, поддон для воды, варочный блок, крышку селектора и кнопку капучино (используйте отвертку как рычаг).

Разборка верхней крышки

2) Ослабьте винты, как показано на рисунке 2, снимите защиту грибовидного клапана и контейнер для кофе.

3) Открутите шурупы, как показано на рис. 3, внутри отсека резервуара с водой и отстойника.

4) Переместите верхнюю крышку наружу, чтобы облегчить снятие передней панели.

Переместите верхнюю крышку наружу, чтобы облегчить снятие передней панели.

5) Поднимите верхнюю крышку и отсоедините провод заземления как показано на рисунке 5.

При сборке крышек устройства будьте осторожны, чтобы не поцарапать крышку клавиатуры.

Рекомендуется поместить бумажный лист на место клавиатуры на (см. рис.) до установки крышки прибора, и уберите его, когда сборка завершена.

Боковая крышка

Ослабьте винты, как показано на рисунке, и отсоедините провод заземления.

Боковая крышка

Боковая дверца

Поднимите крышку и снимите ее с петель.

Боковая дверца

Задняя крышка

Ослабьте винты, как показано на рисунке

Задняя крышка

7.2. Дозатор кофе (диспенсер)

1) Ослабить винты, как показано на рисунке.

2) Используйте отвертку как рычаг, чтобы снять переднюю панель, что облегчает удаление дозатора.

3) Отсоедините вилочный захват и зажим.

4/5) Ослабить винты, как показано на рисунке.

7.3. Настройка кофемолки

Кофемолка может быть настроена пользователем (только на включенной кофемолке). Для этого необходимо нажать и повернуть регулятор внутри контейнера для кофейных зерен кофе на один шаг за раз.

Настройка кофемолки

Регулировка, выполняемая в сервисном центре.

Для дальнейшей регулировки кофемолки, техник может работать непосредственно на устройство, нажав и повернув выделенное на рисунке кольцо гайки (C). (по часовой стрелке + для увеличения размера зерна и против часовой стрелки — для уменьшения).

7.4. Плата клавиатуры и селектор

1) Ослабьте винт показанный на рисунке, и снимите крышки, стеклянные панели, рамки, клавиатуру и уплотнение.

2) Снимите дисплей и кронштейн дисплея.

3) Открутите винты, показанные на рисунке, и снимите селектор.

7.5. Модуль управления
7.6. Мотор-редуктор

2) Следующие компоненты расположены внутри корпуса защищенного отсека:

  • Электрический двигатель (А) с шестернями (B) и (C) для передачи и синхронизации с дозирующим устройством.
  • Датчика наличия отстойника (D).
  • Микропереключатель распределительного устройства (E).
  • Микровыключатель (F), определяющий фазы ожидания дозирующего устройства, а также процесса дозирования.
  • Снимите шестерню (C), которая соединяется с трансмиссионным валом двигателя.
  • Снимите большую шестерню (B).
  • Снимите двигатель (A) в комплекте странсмиссионным валом.

4) После повторного монтажа двигателя и трансмиссионного вала, убедитесь, что направляющие (L) вставлены в корпус правильно.

7.7. Бойлер
7.8. Запорный кран

1) Удалите штифт бойлера, ослабив винты, как показано на рисунке.

2/3) Ослабьте показанные винты.

4) Ослабить винты, как показано на рисунке, и снимите кронштейны крепления к корпусу.

7.9. Насос и расходомер

Снимите соединение 1 и силиконовые трубки 2.

7.10. Электромагнитные клапаны

Электромагнитные клапаны

Электромагнитный клапан с 2 трубками

Электромагнитный клапан с 3 трубками

7.11. Кофемолка
7.12. Настройка/установка и удаление ножей кофемолки

1) Чтобы снять крепеж верхнего ножа, используйте шестигранный ключ и поверните его по часовой стрелке, чтобы освободить его из байонетной муфты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
