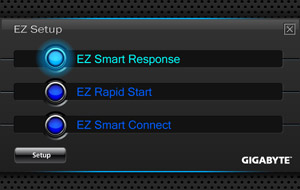

GIGABYTE 7 Series motherboards feature an exclusive EZ Setup utility that allows users to more easily implement the latest Intel ® technologies that can help speed up your PC.
Within the EZ Setup utility users will find three ‘EZ’ setups applications that will offer greatly simplified install procedures for these key Intel ® technologies:

• Intel ® Smart Response
• Intel ® Rapid Start
• Intel ® Smart Connect

* EZ Setup utility is available for download from the official GIGABYTE website.

Обзор технологий и утилит для современных материнских плат компании GIGABYTE

Тайваньская компания GIGABYTE по праву считается одним из лидеров мирового рынка компьютерных комплектующих: ассортимент ее продукции – обширен, а качество – на высоте. Особой и заслуженной популярностью пользуются материнские платы GIGABYTE, которые представлены во всех ценовых категориях. В классе бюджетных решений они сочетают в себе хорошие функциональные возможности с оптимальной ценой. По мере повышения своей стоимости, материнские платы компании GIGABYTE, словно швейцарские армейские ножи, включают в себя все больше и больше функциональных возможностей, достигая своего апогея во флагманских решениях. Именно в последних проявляется вся интеллектуальная мощь исследовательского отдела, который из года в год радует нас очередными новаторскими ходами. При этом специалисты GIGABYTE не забывают оснастить поддержкой уникальных технологий и фирменных утилит более дешевые модели, что, несомненно, усиливает их конкурентоспособность на рынке.

Но в современном мире порой мало лишь разработки уникальной технологии или создания удобной утилиты, поскольку конкуренты неустанно следят за потребностями рынка, оперативно улучшая собственные продукты похожими или даже лучшими техническими решениями. Поэтому следует также придумать емкое и созвучное название новой технологии или утилиты, чтобы оно отображало суть ее работы, было благозвучным и не нарушало авторских прав. И в этом вопросе компании GIGABYTE есть чем гордиться. Такие известные названия, как: «3D Power», «3D BIOS», «Ultra Durable», «On/off Charge», «EasyTune», «EZ Setup» и ряд других уже прочно ассоциируются в сознании потребителей с материнскими платами этой компании.

Перечень поддерживаемых технологий и доступных утилит для продукции GIGABYTE постоянно расширяется (что не может не радовать), но не всегда можно оперативно найти справку по интересующему вопросу (причем на родном языке). Поэтому мы и решили собрать в одном обзоре актуальные технологии и утилиты, которые используются в современных системных платах компании GIGABYTE, дать им краткое описание, привести красочные скриншоты, — одним словом, рассмотреть плоды интеллектуальной деятельности исследовательского отдела, которыми щедро усеяна продукция GIGABYTE.

Фирменные технологии GIGABYTE

Начнем, пожалуй, с технологий, и будем располагать их в алфавитном порядке для удобства нахождения нужной в случае потребности.

333 Onboard Acceleration

Данная технология практически потеряла свою уникальность, пик которой был несколько лет назад. Но и теперь ее можно встретить в виде логотипа на некоторых моделях компании GIGABYTE.

Суть технологии 333 Onboard Acceleration состоит в использовании на плате портов USB 3.0 и SATA 3.0, также знакомых нам как SATA 6 Гбит/с. Компания GIGABYTE одной из первых начала интеграцию данных интерфейсов в свои продукты, а в данный момент они уже стали стандартом, который присутствует даже в моделях начального уровня.

Как видим, две цифры «3» в названии технологии дают версии используемых портов. Третья «тройка» обеспечивается также портами USB 3.0, которые способны выдавать ток мощностью в 3 раза выше, чем стандартные аналоги (функция 3 x Power Boost). Благодаря этому гарантируется максимально стабильная работа подключенных периферийных устройств, в первую очередь портативных накопителей, и ускорение зарядки мобильных гаджетов.

3D Power

Эта уникальная разработка сочетает в себе аппаратную и программную часть. Впервые она была реализована в материнских платах компании GIGABYTE на основе чипсета Intel X79, которые используются для создания высокопроизводительных систем. Аппаратная часть предполагает использование трех цифровых движков для регулировки параметров питания центрального процессора и оперативной памяти. Как известно, чипсет Intel X79 поддерживает до восьми DIMM-слотов, что и позволяет разделить нагрузку в их обслуживании между цифровыми движками поровну.

Использование технологии GIGABYTE 3D Power обеспечивает высокую стабильность работы подсистемы питания процессора и оперативной памяти, а также дает владельцам неимоверно удобный и эффективный инструмент для контроля оптимизационного потенциала их материнских плат. В частности, повышая в режиме реального времени параметры «Load-line Calibration» и «PWM frequency» они увеличивают производительность своих систем. А при понижении второго – увеличивается стабильность работы.

Также технология GIGABYTE 3D Power позволяет устанавливать защиту используемых модулей оперативной памяти от тока короткого замыкания и перенапряжения, что убережет их при оверклокерских экспериментах.

Стоит отметить, что в материнских платах серии GIGABYTE Z77 технология 3D Power предполагает использование четырех цифровых контроллеров для более точного и надежного контроля за напряжениями питания процессора, интегрированного графического ядра, оперативной памяти, а также параметра VTT.

AMP-UP Audio

Эта технология является одним из ключевых преимуществ игровой материнской платы GIGABYTE G1.Sniper 5. Она обеспечивает повышенный уровень качества воспроизведения аудио благодаря комплексу аппаратно-программных компонентов, который включает:

• современный многоядерный аудио процессор Creative Sound Core3D;
• высококачественные аудио конденсаторы серий Nichicon MUSE ES и MW;
• сменный операционный усилитель (можно использовать один из нескольких доступных в комплекте продажи или купить любую другую совместимую модель);
• специальный усилитель для наушников, который рассчитан на нагрузку до 600 Ом;
• экранирование компонентов аудиоподсистемы на текстолите платы от электромагнитных наводок, которые могут создаваться другими элементами;
• позолоченные разъёмы аудио и видео интерфейсов на задней панели;
• эффективное программное обеспечение SoundBlaster и SBX ProStudio.

Dual UEFI BIOS

Использование технологии UEFI BIOS позволяет всем материнским платам обеспечивать более удобный интерфейс доступа к настройкам BIOS с поддержкой управления мышкой. Также он обеспечивает корректную работу с накопителями объемом больше 2,2 ТБ. Компания GIGABYTE пошла дальше и интегрировала во многие модели вторую микросхему BIOS, которая сохраняет резервную копию настроек и позволяет автоматически восстановить работоспособность основного чипа в случае выхода его из строя. В этом и состоит суть фирменной технологии Dual UEFI BIOS, которая в данный момент стала неотъемлемой частью концепции Ultra Durable.

Gaming Headphone Amplifier

Gaming Headphone Amplifier – это еще одно конкурентное преимущество решений GIGABYTE 8-й серии, которое состоит в интеграции специального усилителя для наушников, который способен обеспечить качественную работу профессиональных моделей с импедансом до 600 Ом. Это позволит геймерам и аудиофилам ощутить все тонкости и высокое качество звукового сопровождения любимых игр или пассажей музыкальных композиций с минимальным шумом и искажениями.

Gold Plated CPU Socket, DDR, PCI Express Slots and Solid Power Connectors

Это не технология, а скорее особенность материнских плат GIGABYTE, созданных на основе чипсетов Intel 8-й серии. Она предполагает использование позолоченных контактов в процессорном разъеме, слотах DIMM и PCI Express x16, а также в основных разъемах питания (24-котактном ATX и 4 / 8-контактном ATX12V). Золото, как известно, один из лучших проводников. Это гарантирует высокую стабильность передачи сигналов в течение длительного срока службы в не зависимости от количества раз смены сопутствующих комплектующих (процессора, видеокарт или модулей оперативной памяти). Компания GIGABYTE также упоминает о более высоких антикоррозийных свойствах позолоченных контактов.

Стоит добавить, что не у всех моделей GIGABYTE 8-й серии используются все четыре вида позолоченных контактов. Данное сочетание присуще лишь флагманским решениям, а в остальных случаях – один или комбинация из нескольких видов, в зависимости от ценового класса платы.

HD или GIGABYTE HD

Это тоже не название определенной технологии, а серии материнских плат, которая сочетает в себе решения из разных ценовых сегментов (включая бюджетный) и из разных платформ (Intel Maho Bay и AMD Virgo). Всех их объединяет присутствие двух (DVI и HDMI) или трех (DVI, HDMI, DisplayPort) цифровых видео интерфейсов в дополнение к стандартному аналоговому D-Sub. Такой подход обеспечивает даже модели начального уровня возможностью передачи более качественного цифрового сигнала для подключенного дисплея. Также у пользователей появляется поддержка мультиэкранных конфигураций на базе интегрированного графического ядра, мониторов с более высоким разрешением и воспроизведения 3D-контента.

High ESD Protection for USB and LAN

Поддержкой данной технологии могут похвастаться системные платы GIGABYTE 8-й серии. Она предполагает использование специального фильтра, способного защитить порты LAN (RJ45) и USB на интерфейсной панели от электростатического разряда. Более того, благодаря этой технологии GIGABYTE гарантирует целостность внутренних узлов компьютера пользователя в случае прямого попадания молнии в часть сетевого оборудования и вызванного этим электромагнитного импульса, который в обычных случаях привод к выводу из строя сетевой карты / контроллера или даже всего компьютера.

HyperDuo

Это технология компании Marvell, которая применяется в некоторых материнских платах GIGABYTE. При условии использования контроллера Marvell SE9230 (для реализации на плате дополнительных портов SATA 6 Гбит/с) и подключенных SSD и HDD-накопителях, технология HyperDuo позволяет реализовать гибридный режим их работы. При нем SSD-накопитель воспринимается системой в качестве быстрой кеш-памяти, куда переносятся наиболее важные (с точки зрения производительности) данные, что приводит к существенному повышению продуктивности функционирования компьютера в целом.

Lucid Universal MVP

Это также не фирменная технология компании GIGABYTE, но она активно применяется в ее системных платах, поэтому заслуживает место в данном обзоре. Технология Lucid Universal MVP позволяет оптимизировать работу видеоподсистемы. Она может работать в двух режимах: Hyperformance и Switchable Graphics. Первый позволяет объединить вычислительные возможности интегрированного в процессор графического ядра с установленной дискретной видеокартой для повышения уровня производительности. Уникальность Lucid Universal MVP состоит в поддержке любых конфигураций интегрированных и дискретных графических процессоров от разных производителей.

Режим Switchable Graphics позволяет системе выбирать источник для обработки графической информации в зависимости от уровня нагрузки, что сопутствует достижению высокой энергоэффективности работы видеоподсистемы. Также технология Lucid Universal MVP позволяет повысить качество отображения картинки в играх без потери производительности благодаря функции Virtual Vsync.

OC Brace

Представляет собой металлическую рамку, которая позволяет установить на открытом тестовом стенде до четырех габаритных видеокарт и надежно их закрепить, что существенно снижает риск повреждения разъемов PCI Express и увеличивает качество контакта. Рамка OC Brace поможет оверклокерам осуществить надежный монтаж видеоускорителей с громоздкими системами охлаждения, включая модифицированные решения на основе жидкого азота.

OC Connect

Еще одна технология материнских плат GIGABYTE 8-й серии, которая призвана упростить работу оверклокеров и тестеров. Она обеспечивает интеграцию двух портов USB непосредственно на текстолите возле интерфейсов SATA, что гарантирует быстрый доступ к ним. Благодаря этому не нужно искать аналогичные порты на интерфейсной панели (особенно если доступ к обратной стороне по каким-либо причинам затруднен), а сразу же подключить внешний USB-накопитель для записи или чтения данных, обновления настроек BIOS, сохранения информации о настройках успешной конфигурации и т.д.

OC-Dual BIOS

Уникальная функция некоторых оверклокерских и высокопродуктивных моделей, которая предполагает использование двух микросхем BIOS, переключателя для активации одной из них и LED-индикатора. В отличие от технологии Dual UEFI BIOS, OC-Dual BIOS предназначена не для аварийного восстановления работоспособности основного микрокода, а для существования двух версий настроек BIOS, например, стандартной и оверклокерской. В таком случае пользователь может переключаться между ними в зависимости от текущих потребностей.

Другим вариантом применения технологии OC-Dual BIOS является возможность протестировать новую (особенно beta-версию) прошивку BIOS без стирания основной, что очень удобно в процессе эксплуатации системы.

OC Ignition

Технология раздельного питания компонентов системной платы, которая активируется нажатием специальной кнопки на текстолите или интерфейсной панели. Она позволяет осуществлять непрерывную подачу напряжения на периферийные устройства и системные вентиляторы при выключенном питании центрального процессора. Это необходимо в некоторых случаях диагностирования неполадок или на этапе отладки работы системы жидкостного охлаждения. Также технология OC Ignition позволит моддерам демонстрировать или тестировать плоды своей деятельности без включения всей системы.

OC-PEG

Эта технология предусматривает наличие на печатной плате двух дополнительных разъемов питания (обычно SATA), которые используются для более стабильной работы конфигураций с тремя или четырьмя дискретными видеокартами. При этом каждый дополнительный разъем подключается к разным 12В линиям источника питания (при условии их наличия), что гарантирует более равномерную нагрузку.

Использования технологии OC-PEG позволяет добиться более высоких результатов оптимизации даже при условии использования лишь одной видеокарты. Также она позволяет избежать перегрузки по току в основном 24-контактом разъеме ATX в системах с несколькими высокопроизводительными видеокартами.

OC-Touch

Представляет собой ряд специализированных кнопок и переключателей, которые размещаются на текстолите некоторых моделей компании GIGABYTE и обеспечивают пользователей быстрым доступом к особо важным функциям.

В состав набора OC-Touch могут входить следующие элементы:

• диагностический LED-индикатор для отображения кода возникающей ошибки, что существенно упрощает процедуру обнаружения неисправности;

• кнопка OC Turbo, которая позволяет загружать оптимизированные профили для оверклокинга;
• кнопки «+» и «-» – обеспечивают возможность изменения некоторых ключевых параметров процессора (BCLK и CPU Ratio);
• переключатель Settings Lock, который автоматически запоминает установки предыдущих успешных сессий, даже после процедуры обнуления CMOS;
• кнопка Clear CMOS для обнуления установок CMOS-памяти без потери созданных пользователем профилей для различных конфигураций;
• кнопка Reset Button, предназначенная для перезагрузки системы;
• кнопка Memory Safe, которая используется для загрузки оптимальных таймингов DDR3 с целью устранения проблем, связанных с совместимостью модулей ОЗУ;
• кнопка Direct to BIOS (DTB) – предоставляет вход в меню настроек BIOS Setup после перезагрузки системы без нажатия клавиши «Delete»;
• кнопка OC Tag для загрузки пользовательских настроек с предустановленного OC-профиля;
• переключатель OC PCIe, который позволяет выборочно отключать/активировать питание разъемов PCI Express;
• переключатель OC Trigger осуществляет мгновенное переключение между двумя значениями частоты (пониженное и экстремальное), что обеспечивает возможность задействовать минимальную частоту для гарантированной загрузки ОС Windows и оптимизации параметров системы с последующим переключением в режим повышенной производительности;
• переключатель BIOS предоставляется возможность сравнить различные версии настроек BIOS для поиска оптимальной производительности и устранение неполадок;
• переключатель DualBIOS, который активирует или отключает функцию GIGABYTE DualBIOS.

OC-VRM

Обеспечивает достижение более высоких результатов оверклокинга благодаря использованию возможности оптимизации параметров ШИМ-контроллера в режиме реального времени.

One Fuse per USB Port

Эта полезная технология предполагает использование для каждого порта USB на интерфейсной панели собственного самовосстанавливающегося предохранителя. Таким образом, при возникновении аварийных ситуаций из строя выходит лишь один порт, в то время как остальные остаются полностью исправными.

OPT Fan Support

Обеспечивает присутствие на печатной плате второго 4-контактоного разъема для подключения дополнительного процессорного вентилятора (например, при использовании высокопроизводительных моделей кулеров с двумя турбинами) или же водяной помпы.

On/Off Charge

Является логическим продолжением функции 3 x USB Power Boost фирменной концепции 333 Onboard Acceleration. Она использует уникальные наработки специалистов компании GIGABYTE для увеличения мощности некоторых USB-портов (на текстолите материнских плат эти разъемы обычно выделяются красным цветом), что позволяет на 40% ускорить зарядку подключенных гаджетов от Apple. Также неоспоримым преимуществом технологии GIGABYTE On/Off Charge является возможность зарядки подключенного устройства, даже если сам компьютер находится в режиме сна или выключен программным образом (не отсоединен от электросети). Отметим, что для ее активации необходимо установить специальный драйвер, который доступен на официальном сайте компании GIGABYTE.

On/Off Charge 2

Является улучшенной версией GIGABYTE On/Off Charge, в описании которой уже присутствует возможность ее использования не только с iOS-устройствами, но и с Android-планшетами и смартфонами, что существенно расширяет диапазон совместимых продуктов.

Super4

Это концепция комплектации материнских плат компании GIGABYTE, которая была представлена в 2011 году. Она предполагает использование четырех комплексных преимуществ, каждое из которых представлено набором собственных компонентов и технологий:

• Super Safe (Супер Безопасность) – достигается путем поддержки технологий One Fuse per USB Port, Dual UEFI BIOS и японских твердотельных конденсаторов со сроком службы не менее 50000 часов;
• Super Speed (Супер Скорость) – обеспечивается за счет использования специальной микросхемы Overclocking IC (для оптимизации параметров процессора / памяти / графики), концепции Ultra Durable 2 и технологий 3 x USB Power Boost и On/Off Charge;
• Super Savings (Суперсберегающие технологии) – выплывает из использования качественной элементной базы концепции Ultra Durable 2, что позволяет существенно повысить производительность и энергоэффективность системы;
• Super Sound (Супер Звук) – проявляется в использовании качественного звукового кодека Realtek ALC889, который обеспечивает соотношение сигнал/шум на уровне 108 дБ.

Ultra Durable

Данная технология впервые появилась в системных платах тайваньской компании в 2006 году и с той поры стала одним из неотъемлемых их атрибутов, объединяя в себе все больше и больше полезных наработок.

Ultra Durable 1

Предполагала использование исключительно японских твердотельных конденсаторов с большей эффективностью и более длительным сроком службы, а также технологии Dual UEFI BIOS (тогда еще просто Dual BIOS).

Ultra Durable 2

Появилась в модельном ряду 2007 года и принесла с собой дополнительную поддержку:

• полевых транзисторов с низким сопротивлением канала в открытом состоянии (Low RDS(on) MOSFET), которые характеризуются минимальными потерями энергии, более низкой рабочей температурой и меньшими размерами, чем стандартные аналоги;
• дросселей с ферритовым сердечником, в которых снижены потери энергии, существенно уменьшен уровень электромагнитных помех и увеличена коррозийная стойкость.

Ultra Durable 2 Classic

Менее функциональная концепция, которая предполагает использование японских твердотельных конденсаторов и полевых транзисторов с пониженным сопротивлением канала.

Ultra Durable 3 и Ultra Durable 3 Classic

По уже доброй традиции эти концепции сохранили все наработки своих предшественниц и добавили поддержку в два раза большего количества меди в слоях питания и заземления. Это позволило снизить импеданс платы, что одновременно отразилось на уменьшении тепловыделения и оптимизации температурного режима, улучшении оптимизационного потенциала и более высокой эффективности работы системы. Версия Ultra Durable 3 Classic отличается отсутствием поддержки полевых транзисторов с пониженным сопротивлением канала и дросселей с ферритовым сердечником.

Ultra Durable 4 Classic

Была представлена в 2011 году, но даже сейчас ее можно встретить в некоторых актуальных моделях компании GIGABYTE для платформ Intel и AMD. В ее описании маркетологи решили отойти от прямого упоминания улучшенной элементной базы, а сконцентрировались на конечных преимуществах, которые получают от этого пользователи. В результате имеем:

• Улучшенную защиту от влажности, которая достигается путем применения в основе платы принципиально нового стекловолокна с более качественной его укладкой, снижающей расстояние между волокнами и делая узлы переплетения более плотными. Таким образом, влаге гораздо труднее проникнуть во внутренние слои, что обеспечивает более надежную защиту изделия от короткого замыкания и сбоев в работе, вызванных сыростью.

• Электростатическую защиту, реализация которой обеспечивается с помощью применения высококачественных микрочипов с более высоким, по сравнению с традиционными компонентами, сопротивлением электростатическому разряду (ESD). Это позволяет надежно защитить ключевые компоненты, системную плату и ПК в целом от возможных повреждений.

• Защиту от перепадов напряжения, осуществление которой происходит благодаря использованию специальных микросхем. Также это подразумевает применение технологии Dual UEFI BIOS.

• Защиту от высоких температур, что стало реальностью благодаря поддержке высококачественной элементной базы. Она способна выдерживать более высокие температуры даже в экстремальных условиях, обеспечивая надежную защиту ПК от перегрева.

Ultra Durable 4

Представлена в 2012 году и отличается лишь дополнительным использованием удвоенного количества меди в слоях питания и заземления компонентов.

Ultra Durable 4 Plus

Эта концепция дебютировала совсем недавно вместе с системными платами GIGABYTE 8-й серии. Она использует обновленное описание преимуществ, которые теперь сгруппированы в три сборных пункта:

• Ultra Cool – предполагает наличие более эффективного дизайна системы пассивного охлаждения микросхемы чипсета и цепей питания процессора. В некоторых случаях последний радиатор будет поддерживать возможность подключения к системе жидкостного охлаждения для дополнительного увеличения эффективности его работы, которая потребуется при значительной оптимизации ключевых параметров (разгоне).
• Ultra Performance – обеспечивается за счет использования качественных полевых транзисторов с пониженным сопротивлением канала, которые способствуют достижению более высоких показателей при оптимизации параметров.
• Ultra Safe – за ним скрывается поддержка технологии Dual UEFI BIOS.

Отметим, что в описании материнских плат с концепцией Ultra Durable 4 Plus упоминаются и твердотельные конденсаторы, а на странице поддержки самой технологии присутствуют пиктограммы защиты от влажности, перепадов напряжения, температуры и электростатического разряда. Все это позволяет предположить о преемственности этих опций в новой концепции.

Ultra Durable 5

Появилась в прошлом году во флагманских моделях, предназначенных для оверклокинга. Она сохранила все преимущества концепции Ultra Durable 4, добавив поддержку цифровых ШИМ-контроллеров и специализированных регуляторов напряжения International Rectifier PowIRstage. Они способны выдержать силу тока в 60 А, обеспечивая непрерывное качественное питание ключевых компонентов системы. В процессе работы их температура на 60° ниже, чем у стандартных полевых транзисторов, которые выполняют аналогичные функции.

Ultra Durable 5 Plus

Это наиболее эффективная концепция в арсенале компании GIGABYTE, которая сочетает в себе проверенные временем и передовые технологии, что сгруппированы в нескольких ключевых преимуществ:

• Ultra Cool – улучшенный дизайн системы охлаждения чипсета и линий питания процессоров, которая включает в себя эффективные радиаторы, вентиляторы (в некоторых моделях) и опциональную возможность подключения жидкостной системы охлаждения;
• Ultra Performance – предполагает использование цифровых ШИМ-контроллеров и специализированных регуляторов напряжения International Rectifier PowIRstage для более качественного питания ключевых компонентов;
• Ultra Safe – обеспечивается использованием технологии Dual UEFI BIOS для более высокой защиты основного микрокода настроек BIOS;
• Ultra USB3+ — гарантирует поддержку более высокого количества реализованных интерфейсов USB 3.0 на материнской плате, а также защиту их с помощью технологии One Fuse per USB Port.

Также в описании эксклюзивных возможностей Ultra Durable 5 Plus упоминается поддержка высококачественных твердотельных конденсаторов Durable Black Solid, которые способны работать 10000 часов при температуре 105°С, технологии защиты портов USB и LAN от электростатического разряда (High ESD Protection for USB and LAN), удвоенного количества меди в слоях питания и заземления, увеличенного количества золота в контактах процессорного разъема (Gold Plated CPU Socket).

Фирменные утилиты и ПО GIGABYTE

А теперь давайте поближе познакомимся с утилитами, разработанными специалистами тайваньской компании для более удобного доступа ко всем функциональным возможностям ее материнских плат.

@BIOS

Представляет собой удобную утилиту с простым и понятным интерфейсом, которая позволяет получить информацию о поставщике и текущей версии прошивки BIOS, а также типе и объеме доступной флеш-памяти.

Если пользователь желает обновить текущую версию, то у него есть возможность выбора необходимого официального сервера для загрузки новой. Если же новая версия была предварительно загружена на компьютер, то присутствует возможность указания системе ее местоположения на накопителе. И, конечно же, имеется функция сохранения текущих настроек в файл для возможности их дальнейшего восстановления.

3D BIOS

Это уникальная среда настроек BIOS, которая базируется на использовании технологии UEFI. Она может работать в двух режимах: Advanced и 3D BIOS. Первый режим – использует привычный интерфейс, в котором с помощью мышки и клавиатуры можно выбрать нужный раздел и задать необходимые параметры, благо компания GIGABYTE всегда оставляла пользователям широкие возможности для тонкой настройки системы.

А вот режим 3D BIOS – это оригинальный и уникальный взгляд на то, каким образом облегчить неопытным пользователям процесс настройки параметров системы. Он отображает на экране упрощенную трехмерную модель используемой системной платы с интерактивными элементами. Подводя к ним курсор мышки, они выделяются инверсным цветом, и на экране демонстрируется небольшая текстовая подсказка с указанием названия выделенной подсистемы и настроек, которые в нее входят. А при клике по выделенному компоненту открывается соответствующее меню с возможностью изменения указанных в нем параметров.

3D Power

Это программная часть, которая работает в паре с одноименной аппаратной технологией. Она существенно облегчает настройку трёх ключевых аспектов подачи питания к процессору и памяти: напряжения, фаз и частоты.

В режиме управления напряжением доступны настройки параметров напряжения и калибровки цепей питания процессора, с помощью которой можно избежать эффекта проседания напряжения, поддерживая вольтаж на должном уровне, несмотря на увеличение текущих уровней нагрузки. Также можно скорректировать защиту от перенапряжений с учётом необходимого диапазона значений для процессора, контроллера памяти, VTT и оперативной памяти.

Режим управления фазами поможет установить защиту от пиковых значений тока для процессора, интегрированного контроллера памяти и уровней нагрузки системной памяти. Это позволяет системе управления фазами обеспечивать лучшее энергоснабжение в случае необходимости.

А регулируя частоту работы ШИМ-контроллера можно добиться оптимальной скорости подачи питания на процессор. Таким образом, у пользователя имеется в распоряжении функциональный и удобный инструмент для тонкой настройки работы подсистемы питания ключевых компонентов.

App Center

Это полезная утилита, которая обеспечивает быстрый доступ к ряду других программных инструментов: @BIOS, USB Blocker, EasyTune, EZ Setup и Live Update.

Как видно из представленного скриншота, она использует приятный интерфейс, позволяя в любой момент активировать необходимую программу.

EasyTune

Утилита EasyTune представляет собой неимоверно функциональный и полезный инструмент, который пригодится оверклокерам и рядовым пользователям. Он позволяет:

• собрать базовую информацию о системе, включая: тип и основные параметры процессора, модель системной платы, версию настроек BIOS, тип и параметры оперативной памяти, напряжения на ключевых линиях и компонентах, а также актуальные температуры основных узлов;

• оптимизировать параметры системы, выбрав для этого один из автоматических режимов или же самостоятельно задав нужные значения, которые в последствии можно сохранить в один из пяти доступных профилей;

• изменить режим работы системных вентиляторов, избрав для этого один из доступных предустановленных наборов настроек или откалибровать их в ручном режиме самостоятельно;

• настроить систему аварийного оповещения, установив интервал сканирования и задав предельные значения температуры процессора или системы, а также скорости вращения установленных вентиляторов;

• настроить параметры подачи питания к процессору и памяти, включая: напряжение, количество фаз и частоты.

EZ Setup

Это неимоверно простая, но в то же время очень полезная утилита для тех, кто планирует использовать технологии: Intel Smart Response, Intel Rapid Start, Intel Smart Connect или же режим RAID для нескольких накопителей. Для самостоятельной активации и корректной настройки данных технологий требуется предварительный опыт или желание в течение определенного времени (зависит от уровня пользователя) «храбро бороздить просторы интернета» в поисках нужной информации, попутно разыскивая ответы на системные сообщения об ошибках, которые частенько возникают в таких случаях.

А владельцы системных плат компании GIGABYTE могут проделать все эти операции за несколько кликов мышки, и уже система в автоматическом режиме самостоятельно установит указанные компоненты и настроит все необходимые для этого параметры. От пользователя потребуется лишь перезагрузить компьютер по окончании всех операций. Все очень просто, понятно и удобно!

LAN Optimizer

Утилита разработана для тех моделей системных плат компании GIGABYTE, которые используют гигабитный сетевой контроллер Realtek 8111E или более новую версию. Она позволяет управлять сетевыми ресурсами, выбрав один из предустановленных режимов приоритезации (Игровой, Потоковый, Браузинга, Автоматический) или же в ручную выставив приоритеты для соответствующих программ. Также существует возможность заблокировать определенной программе доступ к сетевым ресурсам.

Live Updates

Полезная утилита, которая следит за доступными обновлениями для драйверов или других установленных программ, позволяя быстро обновить их, не покидая среды самой утилиты. Таким образом, пользователь всегда осведомлен о наличии новой версии определенного компонента, а простой и удобный интерфейс позволяет оперативно загрузить и обновить его.

On/Off Charge 2

Это программная составляющая новой версии одноименной технологии, которая и позволяет активировать для подключенного к специальному USB-порту iOS или Android-устройства режим быстрой зарядки. Это позволит на 40% ускорить его зарядку, даже если сам компьютер со временем перейдет в режим сна или будет программно выключен.

Smart Recovery 2

Позволяет восстановить случайно или умышленно удаленные файлы из системы. Также Smart Recovery 2 поможет создать резервную копию образа системы или же восстановить отдельный файл / целую систему из ранее сохраненного образа. Поэтому, установив операционную систему и все необходимые драйвера и программы можно сохранить данный образ, чтобы в случае действия вируса или же непреднамеренных ошибок пользователя в процессе эксплуатации можно было быстро восстановить работоспособность всей системы или отдельных компонентов.

Smart Time Lock

Это полезная утилита для родителей, которые хотят отгородить своих детей от просиживания целыми днями перед экраном монитора. Также ее возможностями могут воспользоваться компании или учебные заведения, которые не желают, что бы их компьютеры использовались в неурочное время.

Она предоставляет очень удобное меню, которое разделено на две части: Будни и Выходные. В каждой из них можно указать максимально возможное время работы компьютера (в часах), а также установить границы интервала, в котором доступ к компьютеру будет автоматически заблокирован (например, от 22:00 до 7:00).

UEFI DualBIOS с режимом Dashboard

Это полностью новый графический интерфейс настроек BIOS, который обеспечивает пользователя возможностью:

• просмотра всей доступной информации о системе;
• тонкой настройки ключевых параметров;
• персонализации графического интерфейса – начиная от задания нового фонового рисунка и заканчивая созданием собственной вкладки с необходимыми настройками;
• автоматического открытия определенной вкладки с настройками при последующем отображении настроек BIOS (например, если вы экспериментируете с таймингами памяти, то удобно, чтобы при каждой перезагрузке система автоматически открывала вам сразу же нужную вкладку);
• изменения ключевых параметров, что в режиме реального времени модифицирует работу соответствующих компонентов без необходимости перезагрузки системы для вступления их в силу.

USB Blocker

Представляет собой полезную утилиту, которая способна ограничить доступ определенным типам USB-устройств к системе. Возможности ее применения достаточно широкие. Например, можно запретить подключение USB флеш-накопителей к системе для предотвращения передачи вирусов или копирования информации с компьютера. В таком случае все USB-порты в системе будут исправно работать с принтерами, классом коммуникационных и других устройств, но не будут обнаруживать подключенные флеш-накопители.

При установке определенного статуса администратор компьютера вводит пароль, поэтому рядовой пользователь не сможет самостоятельно изменить его без знания этого пароля.

Xpress Install

Данная утилита позволяет выбрать для автоматической установки необходимые драйвера, утилиты и сопутствующие программные компоненты для их установки на новой системе. Возле каждого компонента отображается необходимая информация: версия, размер в мегабайтах, короткая справка о функциональном предназначении, кнопка активации процесса инсталлирования в систему и статус (установлена или еще нет).

При подготовке обзора использовалась информация с официального сайта компании GIGABYTE.

Утилита EZ Setup

Если при нажатии на ссылку ничего не происходит, подождите несколько секунд!

ВАЖНО! Для распаковки данного файла используйте WinRAR 5.70 или новее т.к. более ранние версии могут выдавать ошибку архива при распаковке.

Материнские платы GIGABYTE 7 серии имеют эксклюзивную утилиту EZ Setup, которая позволяет пользователям более легко внедрять новейшие технологии Intel®, которые могут помочь ускорить работу вашего ПК.

В утилите EZ Setup пользователям доступны три приложения для установки EZ, которые будут предлагать значительно упрощенные процедуры установки для этих технологий Intel®:

— Intel® Smart Response
— Intel® Rapid Start
— Intel® Smart Connect

Список поддерживаемых моделей:

Программное обеспечение, которое может оказаться полезным

Утилита для автоматического поиска драйверов

Carambis Driver Updater — программа для автоматического поиска и установки всех драйверов практически на любой компьютер, ноутбук, принтер, веб-камеру и другие устройства

Программа для поиска и установки новых драйверов и обновления уже установленных на компьютере под управлением операционных систем Windows. Поиск драйверов для любых неопознанных системой устройств, полностью автоматизированное скачивание и установка драйверов для Windows 10, 8.1, 8, 7, Vista и XP.

Программа для оптимизации и ускорения Windows

Carambis Cleaner — программа для повышения быстродействия компьютера и исправления ошибок операционных систем Windows

Программа, которая позволит значительно повысить скорость работы компьютера путем исправления системных ошибок, очистки записей реестра, оставшихся после удаления программ, удаления дубликатов файлов, больших неиспользуемых и временных файлов. Совместима с Windows 10, 8.1, 8, 7, Vista и XP

* Данное программное обеспечение, предоставляется компанией Carambis, как условно бесплатное. Это означает, что бесплатно вы можете: загрузить его с нашего сайта или сайта компании партнера, установить на свой компьютер, использовать некоторые функции, которые доступны в бесплатной версии. Например, в программе Driver Updater вы можете просканироват компьютер на предмет устаревших и отсутствующих драйверов для оборудования. Однако, только в платной версии доступно обновление и автоматическое скачивание драйверов. Все вопросы, касаемые работы программы, покупки лицензионного ключа, поддержки и тд., решаются исключительно с компанией, которая предоставляет данное программное обеспечение.

HARDWARE НОВОСТИ

Самый маленький беспроводной энергоприемник IDT P9222-R для зарядки периферийных устройств

P9222-R позволяет производителям дополнять свои небольшие устройства с батарейным пи

Универсальный процессорный кулер GIGABYTE AORUS ATC800

Совсем недавно, ведущий производитель системных плат и графических карт GIGABYTE TEC

GIGABYTE презентовала материнскую плату Z390 DESIGNARE для профессионалов в области дизайна

Ведущий производитель материнских плат и видеокарт компания GIGABYTE TECHNOLOGY Co.,

Fractal Design Meshify C Mini — Dark TG: корпус для плат Micro-ATX и Mini-ITX

Шведский разработчик компьютерных компонентов Fractal Design продолжает расширять ас

Настройка BIOS материнской платы

Правильная сборка компьютера – еще не гарантия его работы на 100% производительности. Желательна подкрутка параметров аппаратных средств ПК. Каждый пользователь подгоняет систему под себя. Для одних важно максимальное быстродействие, для других – низкий уровень шума. Этот выбор делается в BIOS материнской платы.

Выполнять настройку BIOS компьютера приветствуется в следующих случаях:

1. Сборка ПК “с нуля”;
2. Замена комплектующих;
3. Наличие встроенной графики в CPU;
4. Разгон центрального процессора и оперативной памяти;
5. Настройка работы вентиляторов системного блока;
6. Включение звуковых аварийных оповещений;
7. Переустановка операционной системы.

Настройка BIOS материнских плат Gigabyte

Для входа в BIOS плат фирмы Gigabyte при загрузке компьютера нажимаем клавишу Del. На главной странице (M.I.T. Current Status) увидим текущую версию BIOS, множитель частоты системной шины, величины частот CPU и оперативки, объем памяти, температуру и напряжение центрального процессора.

Оперативная память

На начало 2018 года самый распространенный тип оперативной памяти для ПК – это DDR4, частота которой достигает 4266 МГц, что намного выше, чем у DDR3. По умолчанию память RAM работает на частоте 2133 МГц. Поэтому необходимо ее перевести на частоту, соответствующую спецификации. Значение частоты зашито в профиле X.M.P. Для ее активации находим параметр Advanced Memory Settings, далее – Extreme Memory Profile (X.M.P.) и выставляем значение Profile1.

Для энтузиастов доступен разгон памяти путем изменения таймингов (Channel A/B Memory Sub Timings) и напряжения (DRAM Voltage Control).

Настройки видеоадаптера

На следующем этапе настройки концентрируем внимание на графическом адаптере. В этом нам поможет вкладка Peripherals. Если конфигурация системного блока не предполагает использования дискретной видеокарты, то активируем встроенное в CPU графическое ядро: Initial Display Output – выбираем IGFX. Этот адаптер использует некоторое количество от общей оперативной памяти компьютера. Для изменения ее объема в разделе Chipset кликаем на DVMT Pre-Allocated и останавливаемся на максимально возможном значении. А в DVMT Total Gfx Mem делаем активным размер MAX.

При наличии внешней видеокарты параметр Initial Display Output меняем на PCIe 1 slot (слот PCIEX16) или PCIe 2 slot (слот PCIEX4), а значение Internal Graphics в подменю Chipset – на Disabled. Это делается для снижения нагрузки на CPU. При наличии двух мониторов возможно использование сразу двух графических адаптеров – внешнего и встроенного – выбор за пользователем.

Управление вентиляторами

Что главное – поддержание минимально возможной температуры внутри корпуса или тишина? Ответ кроется в типе используемого видеоадаптера. Если он выделяет много тепла (от 150 Ватт), то отработанный горячий воздух необходимо как можно быстрее удалить из корпуса. Этим занимаются кулеры, располагаемые спереди, сзади и вверху системного блока. Они подключены в соответствующие разъемы на материнской плате. Но при нетребовательных задачах современный графический адаптер потребляет мало энергии. Поэтому в большом разделе M.I.T.\PC Health Status в подменю 1st System Fan Speed Control, 2nd System Fan Speed Control и 3rd System Fan Speed Control устанавливаем параметр Normal, который будет автоматически изменять скорость вращения лопастей исходя из температуры в системе. Можно активировать и собственный график этой зависимости, выбрав Manual. Эти значения устанавливаются в подразделе Fan Speed Control для каждого кулера. Если за видео графику отвечает встроенный в ядро CPU адаптер, то для уменьшения шума используем тихий режим – Silent.

В этом же разделе параметр CPU Fan Speed Control (CPU_FAN Connector) отвечает за регулирование скорости вращения процессорного кулера. Доступны следующие опции: Normal (автоматическая работа, зависящая от температуры ядер центрального процессора), Silent (вентилятор работает на пониженных скоростях), Manual (ручное управление), Full Speed (максимально возможная степень вращения).

Сигналы тревоги

Спецификации центральных процессоров подразумевают их функционирование до 100 ºС. Но чем ниже температура внутри CPU, тем дольше он проработает. Поэтому BIOS предлагает установить пороговое значение этого параметра, по достижении которого включается аварийное оповещение. Находим в меню M.I.T.\PC Health Status строку CPU/System Temperature Warning. По умолчанию она имеет значение Disabled. Для процессоров с небольшим тепловыделением рекомендуется изменить его на 70 ºС/158 ºF, а для “горячих” – 90 ºС/194 ºF. Этот параметр зависит от того, как эффективно кулер отводит тепло от крышки процессора. Данная настройка применима и для корпусных вентиляторов охлаждения.

Сигнал тревоги также поступит при сбое в работе любого из вентиляторов и неправильном их подключении к разъемам на системной плате. Для включения этой функции в том же разделе ищем CPU/CPU OPT/System Fan Fail Warning и меняем на Enabled. В последнее время на рынке стали появляться кулеры с полупассивным режимом работы. При небольшой нагрузке на центральный процессор они не вращаются. В таком случае целесообразно оставить значение по умолчанию — Disabled.

Оптимизация работы периферийных устройств

Для установки операционной системы необходимо, чтобы компьютер при запуске обратился к диску, где находится дистрибутив операционки. Задать эти параметры можно в BIOS Features, зайдя в Boot Option Priorities, где в качестве первого загрузочного диска выбираем HDD, SSD, USB или DVD.

Система сейчас обычно ставится на твердотельный накопитель, который наилучшим образом работает в режиме AHCI. Активировать его можно в разделе Peripherals — SATA Configuration и его подразделе SATA Mode Selection. Здесь же, но в подменю External SATA включаем внешние устройства с SATA интерфейсом.

В любой материнской плате встроен аудио контроллер. Если пользователя не устраивает качество звучания, он добавляет в порт PCI или USB внешнюю звуковую карту. Тогда необходимо отключить интегрированный звук в меню Chipset – Audio Controller.

Заключительный этап

Подтверждение или отмена сделанных изменений BIOS делается в секции Save & Exit:

• Save &Exit Setup – сохранение исправлений и выход;
• ExitWithoutSaving – выход без внесения поправок;
• Load Optimized Defaults – загрузка оптимальных настроек по умолчанию, которые требуются после обновления BIOS или очистки CMOS параметров.

Настройка BIOS материнских плат Asus

Чтобы войти в BIOS системной платы производителя Asus, следует нажать на Del или F2. Здесь доступны два режима – EZ Mode и Advanced Mode. По умолчанию загружается EZ Mode. Для перехода во второе состояние необходимо внизу найти соответствующую ссылку или использовать клавишу F7. Рассмотрим более подробно Advanced Mode.

Опции, отвечающие за работу кулеров в системе, находятся в QFan Control (F6). Здесь имеются предустановленные и ручной профили для процессорного и корпусных вентиляторов: Standard, Silent, Turbo, Full Speed, Manual. В ручном режиме можно построить зависимость степени вращения каждого кулера от температуры.

Отключить функцию управления охладителями можно в меню Monitor\Q-Fan Configuration. Доступно регулирование и 3-х пиновых вентиляторов, выбрав режим DC Mode.

Утилита EZ Tuning Wizard (F11) позволяет разогнать процессор c учетом типа его охлаждения. Это актуально для обладателей процессоров Intel с индексом К. В подменю ОС выбираем сценарий для компьютера повседневного использования (Daily Computing) или игрового ПК (Gaming/Media Editing). Потом кликаем на пиктограмму с боксовым, башенным или жидкостным куллером и запускаем процесс тюнинга.

Активация профиля XMP для оперативной памяти происходит в подменю Ai Overclock Tuner.

Для встроенной в CPU графики необходимо в разделе Advanced\System Agent (SA) Configuration\Graphics Configuration\Primary Display выставить значение IGFX, а для дискретного видео адаптера — PEG.

Режим работы накопителей с интерфейсом SATA настраивается в Advanced\PCH Storage Configuration\SATA Mode Selection. Выбираем AHCI. Здесь же пункт S.M.A.R.T. Status Check обеспечивает мониторинг состояния жестких дисков и оповещает об ошибках в их работе.

Скорость SSD устройств снижается с течением времени по мере заполнения свободного пространства. Утилита Secure Erase в меню Tool оптимизирует работу твердотельных накопителей, возвращая тем самым им изначальную производительность.

Информацию о всех подключенных носителей информации можно посмотреть в Advanced\HDD/SSD Smart Information.

Включение/отключение встроенного в материнскую плату аудио контроллера осуществляется в подменю Advanced\HD Audio Controller.

Приоритет в загрузке устройств задается в меню Boot\Boot Option Priorities.

Сохранение и отмена внесенных изменений в BIOS, загрузка оптимальных заводских параметров доступно в главном меню Exit.

Настройка BIOS важна для тех, кто стремится получить от сборки конфигурации компьютера максимальную отдачу. Поэтому перед установкой операционной системы нужно детально изучить эту процедуру, которая описана в инструкции, поставляемой в коробке с материнской платой.
