Как отремонтировать крепление крышки ноутбука
Каждый тип техники имеет свои слабые стороны. Вызвано это в первую очередь механическим износом, которому постоянно подвергаются те или иные элементы конструкции. К примеру, может сломаться крепление крышки ноутбука при небрежном обращении. Это одна из наиболее распространенных поломок такого вида техники. Минимум 30% обращений в сервисные центры связаны именно с проблемами в функционировании крепежей крышки.
Причины поломки крепления крышки ноутбука
На петли ноутбука воздействуют нагрузки различного типа. Наиболее распространенной причиной поломки принято считать частую эксплуатацию и слишком большое усилие при открывании и закрывании лэптопа. Однако есть еще один фактор, при воздействии которого детали могут выйти из строя – окружающая среда.
Износ
Элементы, между которыми присутствует трение, заменяются в специализированных центрах наиболее часто. Кроме того, на состояние креплений пагубно влияет мусор, грязь и мелкая пыль, попадающая внутрь конструкции. Она непременно проникает через всевозможные зазоры и оседает на деталях.
Элементы ломаются по причине недостаточного количества или низкого качества смазки. Эта проблема проявляется вскоре после первичной или послеремонтной сборки ноутбука.
Даже если владелец постоянно обслуживает лэптоп и регулярно очищает его, нельзя быть застрахованным от трещин. Как показывает практика, крепежи могут выходить из строя в самый неожиданный момент.
Нельзя игнорировать и такую причину, как резкие перепады влажности в помещении. Это характерно преимущественно для квартир, поскольку именно в многоэтажных домах уровень влажности является нестабильным.
Механическое воздействие
Современные ноутбуки эксплуатируются каждый день. Частота использования данных приспособлений напрямую зависит от характера выполняемой работы. Если речь идет о технике, которая используется в качестве неотъемлемой части трудового процесса, то на протяжении дня ноутбук может открываться и закрываться большое количество раз. Если лэптоп эксплуатируется аккуратно, то крепления могут служить от 4 до 12 лет без необходимости ремонта или замены. Однако частое открытие крышки может сократить этот период до 3 или даже 2 лет.
При неаккуратном обращении с крышкой, места креплений трескаются значительно раньше. Практически в каждый сервисный центр время от времени поступает техника с отломанными крепежами, с момента покупки которой не прошло и 2 лет.
Падение ноутбука
Самая очевидная причина поломок – падение переносного компьютера. В таком случае технику не спасут никакие меры предосторожности. Опасность заключается в том, что при падении есть риск повреждения не только креплений крышки, но и многих других элементов корпуса.
Конструктивные особенности креплений
Так как многие компании придерживаются определенных стандартов в производстве электроники, все модели лэптопов имеют схожее строение. Крепление для ноутбука является однотипной деталью, которая устанавливается почти на все модели известных брендов. Преимущество в том, что при поломках такие элементы не составляет труда заменить новыми деталями.
Некоторые разработчики допускают небольшие ошибки, что приводит к поломке петель. Так, чаще всего ломаются крепежи с петлями маленьких размеров. Причина – несоразмерно большое давление на место фиксации деталей. Слабым звеном принято считать именно посадочное место, поскольку деталь не является цельной. Она представляет собой три тонких колодца, усиленных ребром жесткости. Со временем неоднородная конструкция трескается.
Стоимость креплений и места их приобретения
Цена поворотных креплений зависит от марки и модели ноутбука. В среднем стоимость таких деталей варьируется в пределах 500-900 рублей.
Если приобретать элементы в специализированных магазинах радиотехники и комплектующих частей, то можно найти варианты дешевле. Однако чаще всего петли заказывают через сервисные центры, где обслуживается техника. Вместе с установкой деталь может обойтись порядка 1000 – 1200 рублей.
Возможен вариант заказа крепежей в интернет-магазине, который занимается подобными деталями. Их не просто найти, но многие сервисные центры заказывают петли именно на таких площадках.
Ремонт креплений своими руками
Отремонтировать крепление можно самостоятельно. Весь процесс разделяется на несколько этапов, которые необходимо выполнять в строгой последовательности. Задачу нельзя назвать самой легкой, поскольку придется применять не только клей и отвертку, но и паяльник.
Ремонт основания ноутбука
В большинстве случаев проблема заключается в растрескивания основания. Сплошная конструкция изготавливается из пластмассы, которая в результате непрерывной эксплуатации может разрушаться. Первым этапом является ремонт стоек корпуса ноутбука.
После разборки техники обнаруживаются вырванные петли. В таком случае пластик основания должен быть аккуратно переплавлен.
Нужно разогреть паяльник до рабочей температуры, а тем временем выкрутить болты из петли. Задача состоит в том, чтобы впаять винты обратно в корпус. Для этого нужно наплавить дополнительный слой пластмассы. Шуруп берут при помощи пинцета и прикладывают к отверстию. Затем при помощи паяльника деталь прижимается, и при нагреве винт деформирует пластмассу.
В посадочное место должен вкручиваться болт, который следует примерить перед началом следующего этапа. Все элементы должны впаиваться аккуратно и располагаться на четко заданных местах, чтобы можно было собрать конструкцию обратно.
Видео о пошаговом ремонте креплений:
Ремонт крышки ноутбука
Принцип восстановления фиксаторов различных моделей дисплеев и мониторов идентичный.
- Установка экрана ноутбука, к примеру, MSI, осуществляется после вплавления гаек на определенной высоте. Если гайка сместится, то придется подбирать более длинные болты.
- Следующий этап – непосредственно ремонт петель внутри конструкции крышки. Седло крепежа можно изготовить своими руками. При этом не потребуется использовать металлические заготовки. Все что нужно – эпоксидная смола.
- Петли можно обернуть фольгой, чтобы детали не склеились между собой. На винты нужно накрутить бобышки. После этого создают условную границу распространения смолы по посадочному месту.
- Когда основание будет подготовлено, можно постепенно заливать эпоксидку. Сразу после этого следует вдавить петлю на новое место.
Если был замечен износ второй петли, данную операцию стоит выполнить снова, поскольку штатный крепеж рано или поздно сломается.
Сборка
Состав сохнет примерно 2-3 суток. Затем можно приступать к зачистке обработанной поверхности. Все торчащие в стороны части нужно обрезать, чтобы при открывании и закрывании крышки детали не терлись друг о друга.
При сборке вкручивают шурупы только с умеренным усилием. За процессом вкручивания болтов нужно следить внимательно, иначе, если останется лишняя единица – придется снова разбирать лэптоп.
Самостоятельно отремонтировать крепежные элементы можно. Это позволит сэкономить деньги и обучиться новым навыкам. Однако процесс довольно трудоемкий и требует внимательности. После ремонта, через пару дней, компьютер будет снова готов к работе.
Как заклеить трещину на крышке компьютера?
Такая проблема может появится у любого пользователя ПК. Вы можете несколько лет пользоваться компьютером без особых проблем, но когда-то и он поламается. У всего есть срок эксплуатации, который в некоторы случаях очень даже ограничен. Но что же делать с механическими повреждениями. Что, если после нескольких лет уверенного полевого пользования, на крышке вашего компьютера как бы случайно появилась огромная трещина, которая грозит вывести его из рабочего состояния.
Трещина может находиться около одного из креплений, и может увеличиваться, если на нее приходиться некая нагрузка при открывании и закрывании крышки. В сервисном центре за ремонт с вас могут потребовать слишком большую цену. В этой статье вы найдете полезную информацию о том, как с умом и без лишних трат избавиться от проблемы.
Сперва, нужно приобрести клей. За этим делом можно пойти в строительный магазин или супермаркет и пройтись в отдел лаков и красок. Нужный нам клей, в отличие от, так званого, «супер клея» не оставляет на поверхности белых следов и имеет способность растворять пластик, что улучшит приклеивание в стыках. Клей относительно не дорогой, стоит 120 руб.
В любом магазине, где есть посуда, посмотрите вот такую вот сетку. Стоит она тоже копейки.
Далее нужно будет разобрать компьютер, отделив от него крышку дисплея. Иначе просто не склеить.
Если все очень уж плохо, то лучше сперва проклеить стык трещины.
Далее нужно подготовить сетку. Она, как правило, крепкая, поэтому придется немного потрудиться. При помощи ножниц обрежьте сетку, чтобы она приобрела вот такую форму.
Как было сказано выше, для начала нужно проклеить стыки. Только делать это нужно аккуратно и без особого фанатизма, иначе этим можно испортить все. Будьте внимательны, если клей остался на внешней стороне крышки, настоятельно рекомендуется не трогать его до момента высыхания. Ведь когда клей просохнет, его можно будет отрезать.
В момент приклеивания следите, чтобы стыки были максимально ровными. Для этого, возможно, нужно будет немного согнуть крышку. В начале, небольшим количеством клея лучше закрепить в нескольких местах. Нужно заметить, что клей не засыхает мгновенно, а дает вам 20 секунд на то, чтобы исправить то, что не правильно приклеилось.
Сеточку приклеить полностью, сосредоточив внимание на края и изгибы. Сохнуть лучше оставить ночью. Так как сетка тоненькая, то это не должно помешать установке крышки обратно на дисплей.
Что делать если треснул корпус для ноутбука Asus, Acer, HP, Dell и др. и что делать и нужен ли ремонт?
Что делать если если треснул корпус для ноутбука Asus, Acer, HP, Dell, Samsung, Toshiba и др. — это одна из самых актуальных тем в починке ноутбуков, ремонт корпуса ноутбука, что делать, если сломался корпус?
Частенько корпуса просто меняют на новые! Это можно и самому сделать, инструкций в сети — море! Посмотрите нужный корпус для своего ноута на Яндекс.Маркете!
- Почти все современные ноутбуки обладают одним большим недостатком — их корпуса делают из пластика. Причем сама пластмасса низкого качества.
Из за этого происходит быстрый износ корпуса, появляется маркость, расхлябанность, ломаются и вылетают петли и так далее.
- Конечно все это не относится к макбукам от Apple, их корпуса изготавливаются из крепкого металла и им ремонт не требуется, и если каким-то образом треснул корпус ноутбука — их просто меняют на новые .
Чаще всего выходят из строя петли. Потому что при частом движении крышки происходит большое давление на них и сильное трение пластика и металлических креплений.
Что делать если треснул корпус для ноутбука возле петли
Ремонт корпуса ноутбука — делать или нет
Если крышка вашего мобильного компьютера стала открываться с усилием — нужен ремонт петель ноутбука.
То есть чтобы открыть, нужно изрядно постараться — при этом отчетливо слышны хрусты или скрежет в районе петель.
- Как будто что то обо что то задевает и шкрябает. В процессе эксплуатации, заметьте сколько раз вы открываете и закрываете крышку? Очень и очень много раз. За год — это тысячи раз.
Вот это этого постепенно происходит выламывание креплений болтов, держащих петли.
- На практике, когда приносят в ремонт ноутбук чтобы его почистить, я много раз наблюдал когда при разборе из ноутбука высыпаются крошки сломанных креплений — это прямой путь к ремонту корпуса ноутбука.
И с этим ничего не поделаешь, приходится как то ремонтировать корпус, или вообще «колхозить», что крайне редко происходит.) Вот какие признаки на теле корпуса, свидетельствующие о его износе и поломке:
- Много мелких царапин и потертостей, также есть небольшие сколы и трещины;
- Некоторые места начали разъезжаться и не плотно прилегать между собой;
- Видны повреждения невооруженным глазом на углах и основания крышки;
- Стали видимыми повреждения вставок, если треснул корпус ноутбука;
- Произошла деформация рамки монитора — она может отслаиваться или отходить;
- Ну и наконец, видно что петли просто вылетели из своих мест При этом ноутбук невозможно нормально закрыть или открыть. Как только начинаешь это делать — все ломается и трещит еще больше.
Если Вы заметили все эти вышеперечисленные признаки, это свидетельствует о следующем:
- Вполне естественный износ и старение самой пластмассы;
- К ноутбуку небрежно относились: с силой закрывали крышку (хлопком), неправильно перевозили, может обо что то ударяли при транспортировке, не ухаживали за ноутбуком, как ухаживать — в этой статье.
- Бракованные сами детали или корпус, некачественное изготовление;
- Повреждения в результате падений или толчков, механическое или химическое воздействие.
Абсолютно все ремонтные работы, в том числе ремонт корпуса ноутбуков, если треснул корпус ноутбука, работы по восстановлению или замене петель должны делать только в хорошем сервисном центре.
Теперь вы знаете что делать если если треснул корпус для ноутбука. Замечу что на дому такое не делается.
Многие клиенты просят заменить им корпус или починить его при них на дому, но такое крайне редко удается — лучше отвезти ноутбук в сервис. Читайте также про самостоятельный ремонт петель ноутбука.

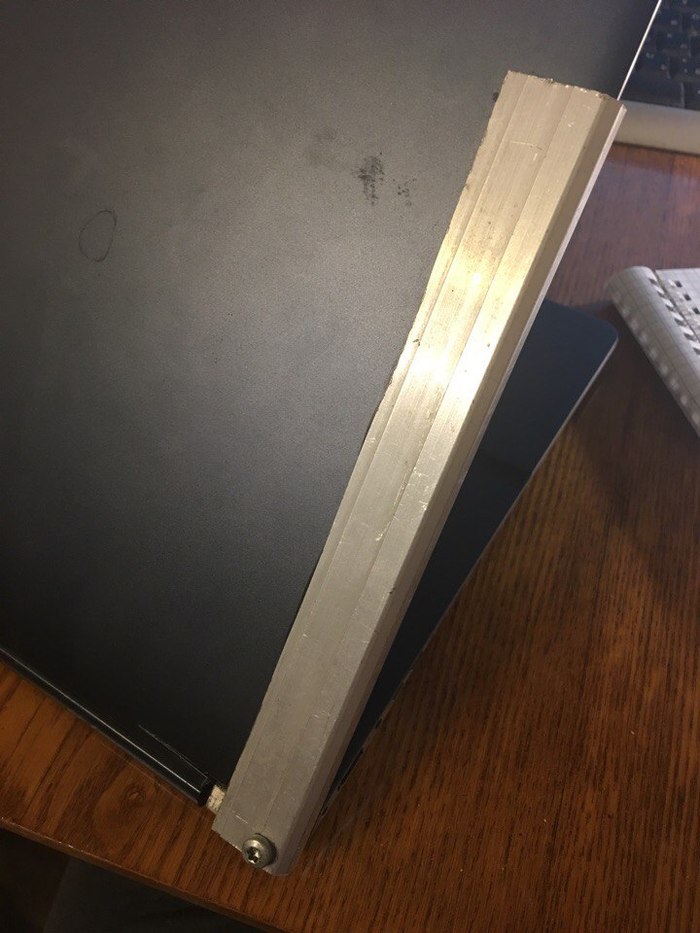

Как я чинил металлическую крышку ноутбука
Чуть больше года назад во время написания дипломной работы обнаружил трещину на крышке рабочего ноутбука (тут можно придумать шутку про поломку ПК во время написания диплома). Много картинок, текста мало.
6.5K постов 38.1K подписчиков
Правила сообщества
ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:
Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont
К публикации допускаются только тематические статьи с тегом «Ремонт техники».
В сообществе строго запрещено и карается баном всего две вещи:
В остальном действуют базовые правила Пикабу.
либо клеем для экранов b-7000, либо двусторонним скотчем для линолеума, он тонкий
Я думаю, просто из милиметровой нержавейки вырезать полоску или даже фальшкрышку с трафаретом рыбки и на хороший 3Мовский скотч приклеить — было бы проще и дешевле.
Может быть стоило просто наложить планку с обоих боков, как шину на ногу при переломе, проклеить ее и поджать поплотнее, и тогда не пришлось бы сверлить. Хотя конечно уже поздновато дергаться 🙂
RoverBook когда-то на одной из моделей признал проблему и бесплатно менял в сервисниках. Но только в Москве. Я тогда часто летал в столицу по работе и раза три менял за пару лет.
а где результат то ?
Кстати, у вас тоже появился горизонтальный след на экране от ребра над тачпадом, или в вашей модели этот косяк поправили?
У меня np900x3d, пашет до сих пор, проблем нет. Возможно у вас предыдущий владелец ушатал крышку.
По ремонтным мастерским местным пройдитесь, может продадут немного скотча
Жесть. Однозначно, только варить! И если петли отрегулировать, то крышка снова не сломается.
Если там говнобук, то незачем его колхозить, продать на запчасти и взять новый. А если там достойный аппарат, например дизайновый ультрабук. то теперь он выглядит как говнобук.
На али, крышка в продаже за 60$, с рамкой 80$.
Какой уродливый колхоз, а ведь можно было сделать нормально, эпоксидка и стеклоткань справилась бы на ура, петли только ослабить надо было или заменить если их уж совсем клинит. Матрицу можно оттуда выклеять, достаточно на нижнем подогреве прогреть до 80 градусов, и даже если подложка помрет от нагрева поменять ее дело 20 минут.
