Записки мастера. Если с «ногами» оторвало «пятак»
Давайте разбираться, что это за ноги, что за пятаки и что с ними делать. Пятаками часто называют контактные площадки на плате, на которые припаиваются ноги элементов. Сами «пятаки» – это чаще всего просто пластинка из медной или латунной фольги, которой оканчивается токопроводящая дорожка на плате.
Ноги — это ножки элементов, которыми элемент припаивается к пятакам.
При неаккуратном использовании, подразумевающем сильное механическое воздействие, элемент может оторваться от платы, вырвав при этом ту самую контактную площадку и сделав восстановление либо более проблематичным, либо нецелесообразным.
О того, как именно проходят дорожки на плате, зависит и сложность ремонта.
Для таких работ я использую бинокуляр. Но если бинокуляра нет, легко можно обойтись и лупой, так как элементы не настолько мелкие.
Сегодня у нас на ремонте простейший китайский планшет, который очень настойчиво хотели зарядить и, не рассчитав силы, вырвали разъем зарядки, что называется, «с мясом».
Удивителен не сам факт повреждения, а то, что при таком варварском обращении пострадало только две контактных площадки. Повезло.
Хозяин планшета сказал, что обратился в пару мастерских и ему либо отвечали, что не могут сделать, либо называли сумму в половину стоимости планшета. В итоге он отдал планшет мне на эксперименты за символические 500 руб. Если все пройдет удачно, этот планшет станет отличным автомобильным навигатором.
Ну что ж, будем реанимировать.
Ремонт
Для этого сначала оценим фронт работ.
Выглядит все не очень красиво.
Для начала зачищаем место предстоящей пайки, убирая все лишнее, и смотрим, реально ли восстановить контакт. Нам повезло, дорожка проходит по поверхности платы, и добраться до нее будет несложно.
Для начала счищаем лишний лак, обнажая дорожку, к которой будем подпаиваться.
После этого нам понадобится тонкий проводок, который затем и будет выполнять роль «пятака».
Я взял обычный многожильный провод и распустил его, выдернув одну жилу.
Фото полученного провода, с которым придется работать.
Провод в сравнении с тонкой швейной иглой.
Лудим зачищенный конец дорожки, а затем подпаиваем нашу жилу так, чтобы ее конец оказался на месте утраченного пятака. Лишнее не обрезаем, а сворачиваем в кольцо, создавая новую площадку. На самом деле, можно этого не делать, так как хватит и самого проводка.
После этого берем новый разъем, предварительно купленный в магазине запчастей за целых 23 рубля, и, закрепив, пропаиваем.
Вуаля! Всё готово.
Вот тут я вынужден извиняться и посыпать голову пеплом, так как за такое качество работ я сам себе с удовольствием вырву руки. Небольшим оправданием может служить только то, что перед финальной пайкой разъема у меня сгорел паяльник, обдав меня огромным снопом искр и брызнув остатками расплавленного корпуса на пол. До сдачи статьи в «печать» оставалось меньше часа, и мне пришлось мастерить паяльник из скрепки и зажигалки, и заканчивать начатое. Это безобразие и порнография будет переделана в самое ближайшее время (самому смотреть противно).
В связи с качеством проделанных работ, и для искупления вины, придется купить себе такие штаны
Еще один момент. который меня смущал — родная батарея на 2600 мАч. Думаю, этого будет маловато для роли навигатора. Сделаем апгрейд, поставив батарею емкостью 4000 мАч. Влезает она сюда прямо впритык.
В итоге имеем реанимированный планшет с увеличенной батареей, который теперь будет навигатором. Осталось только вспомнить, у кого из друзей нет в машине навигатора, чтобы осчастливить его таким незамысловатым подарком.
Пара слов вместо заключения
Многие предпочитают не заморачиваться подобным ремонтом, так как в данном случае стоимость потраченного времени оказывается слишком высокой по отношению к стоимости устройства. Но если делать такое для себя, то почему бы и нет. Главное, пользоваться качественными паяльниками, не пренебрегать защитой и всегда иметь под рукой запасной инструмент. Всем неломающейся техники!
Читайте также
Пятничная колонка
Когда покупать смартфон?
Посиделки по вторникам
Переход на 2 нм и тонкости техпроцесса
Переход на 2 нм и тонкости техпроцесса
Новостной дайджест
Двойной дисплей
На правах оффтопа
На правах оффтопа. телевидение или интернет
Беседка
Что такое работа и совещания по-илонмасковски?
Что такое работа и совещания по-илонмасковски?
iOS vs Android
Анатомия подделки. airpods 2
РоботоСофт
10 приложений для android 10
Аксессуары
Зачем сдэк требует паспорт?
50 комментариев на «“Записки мастера. Если с «ногами» оторвало «пятак»”»
Расскажите ещё, пожалуйста, как сделать паяльник из скрепки и зажигалки.
Иван, а ведь в теории можно, если пьезо. Правда понадобится помощник)
Ну тут про всё можно так сказать. Спасибо хоть автор не кинул ссылку про то, как подпаяться к площадке: «вот вам увлекательное видео о пайке печатных плат».
Я к чему так написал. Такой «паяльник» прост в изготовлении как три копейки, но страшная кустарщина. При работе, без матюгов не обойдется
Берется зажигалка, газовая или бензиновая. Если газовая, то нужен еще стержень от ручки (пустой) или трубка. Трубка крепится на выходную форсунку, берется толстая скрепка, разгибается и приматывается проволокой на корпус зажигалки параллельно трубке, чуть длиннее это йтрубки (на 2 см). При этом между трубкой и скрепкой должен быть какой то изолятор. не проводящий тепло, чтобы трубка и зажигалка не расплавились. Я отрезал полоску войлока.
Все собирается, кнопка подачи газа фиксируется изолентой. Газ зажигается, и получаем примитивный паяльник. Огонь из трубки греет конец скрепки, которым можно кое как паять
Можно еще расплющить или заточить конец скрепки.
Профит)
С бензиновой еще проще — корпус металлический — приматываем прям на корпус скрепку над пламенем и всё)
Вот примитивная схема)
О, спасибо) Нужды, вроде нет, но для общего развития полезно)
А стержень не будет плавиться от пламени?
Восстановить 2 оторванных контакта и поменять разъем — это уже считается за «много времени»?
Увы, со слов хозяина планшета, да)
Просто вспоминаю времена, когда приносили оторванные 20-пиновые разъемы самсунгов. Хотя после перекатывания нокиевских бутербродов на китайских трафаретах подобные ремонты были отдыхом.
Ох, и не говорите…
А сименс СX65/М65 с постоянными обрывами под процессором, которые после перекатки в случае падения снова нужно было перкатывать… Хорошо, что шары там были огромными))
Просто вспоминаю времена, когда приносили оторванные 20-пиновые разъемы самсунгов. Хотя после перекатывания нокиевских бутербродов на китайских трафаретах подобные ремонты были отдыхом.
Макс ты забыл рассказать о том, что жало паяльника перед пайкой надо залудить. А то купят, начнут тыкать, жало сгорит, потом претензии будут))) Макс вообще очень интересно, если у молодых людей есть интерес к этому делу, оценят, а большего и не надо.
Гут! Макс, это не критика, просто иногда люди в первый раз приходят)
Понимаю прежнего владельца планшета. С ремонтом китайфонов в сарай-сервисах, все обстоит, увы, так же как с ремонтом японских винтажных поповозок в автосервисах. Либо возьмутся и не сделают, либо заломят конский ценник и все равно не сделают или сделают абы как. Такое ощущение, что основной доход массы шарашсервисов, оплата «диагностики» и «пасмареть». Судя по их многолетнему здравствованию, дураков с фиктивными ремонтами и избытком денег, у нас много. Автору спасибо, годный ликбез.
Было бы интереснее увидеть ремонт с оторванными дорожками которые правее две, ну и для комплекта с вырванными площадками. Тут как то удачно все сломалось)
правее — это которые экран? да там наоборот всё проще — площади навалом куда подпаяться
с увеличенной батареей (которая впритык) по-аккуратнее. прошлогодний опыт самса красноречиво-показателен =)
чью машину друзей не жалко, чтобы подорвать её? кому достанется «навигатор»? =)
Не страшно, там корпус хлипкий, если что, его просто сорвет и всё)))
Но тоже об этом думал, пока менял батарею)
Отстой эти китайские планшеты. Валяются 2 штуки дома — ни один больше года не протянул.
Согласен, год для них крайняя черта. Денег уходит вагон.
Проще айпад прежних поколений купить в цену тройки китай-планшетов
И нафига было восстанавливать линии данных USB? Планшет и без них бы заряжался.
Быстрого заряда током более чем в полампера там наверняка нет, а данные и по вайфаю перекинуть можно.
Согласен с вами) Но хочется, чтобы железка была полноценной)
Единственный автор на MR (ЭМ не в счёт), кого всегда интересно читать. Так держать!
Какая-то жесть в конце получилась. Вы, конечно, дали объяснение, но от флюса и следов пайки почистить хорошо можно было. За 500 рублей — выгодная покупка планшета с матрицей за 1000-1500руб)
И самое главное, интересно, чтобы вы показали, как найти плюс, если все пятаки сорваны, дорожки пежплатные и корень пятака не расковырять.
Можно было и отмыть, согласен. Но было уже некогда…
На счет, как искать плюс, может быть в другой статье, как раз можно затронуть вопросы «прозвона» и поиска коротких замыканий и подобных штук
Было бы очень интересно.
Браво!
Скоро вам придётся сражаться с бактериями на плате, за право подпаять микродорожку….)
А я их паяльником, паяльником!))
Просто удивительно, что в наше время еще остались люди, которые умеют держать в руках паяльник! А еще более удивительно то, что об этом пишут на MR. Снимаю шляпу!
В последние годы лично у меня создается впечатление, что эта профессия обречена на вымирание. Ибо чаще всего супер-квалификация ремонтника фирменного сервиса заключается только в умении менять крупные узлы, а то и изделия целиком (как это делает например Apple). А на заводах в Китае платы тоже уже никто руками не паяет.
Вот в детстве помню в Ремонтах сидели дядьки, которые могли блоху припаять к холодильнику. А потом это все резко ушло с появлением фирменных товаров и фирменных ремонтов. Году этак в 1999 был у меня дорогущий наикрутейший кассетный плеер SONY с сенсорным управлением. К нему шли наушники с ПДУ. Наушники быстро износились, и я просил в сервисе SONY припаять мне новые наушники (срезав с них джек) к пульту. Люди делали круглые глаза и говорили, что пульты и наушники ремонтировать совершенно невозможно.
Кстати интересная была бы тема для статьи о ремонтах: как ремонтировали раньше и как это делают (меняют) сейчас.
О, это да, и не сравнивайте. Сейчас ремонтом третьего уровня занимаются единицы. Но на самом деле не потому, что лень, а потому, что у людей на руках стало намного больше электроники, а значит, на сервисные центры нагрузка очень сильно выросла. Тогда зачем мастеру три часа долбаться с перепайкой элемента на плате, если можно просто заменить модуль целиком? При этом, стоимость ремонта не изменится, так как время мастера стоит дорого.
Прикольно конечно, но удивил один момент — радиомастер, а в доме один паяльник . )
Фен отдал товарищу на время, один паяльник недавно помер, оставался один, который тоже сгорел в самый неподходящий момент)
И не радиомастер я совсем — это хобби…
Так я и не имел ввиду, что это профессия…. скажу точнее — радиолюбитель…. )
Вспомнил как лет 15 назад вырвал с мясом мини-USB у DIAL-UP внешнего модема. На Совке купил новое гнездо и за 50 рублей мне его перепаяли))
Этой весной проводил капремонт своему первому телефону Sony Ericsson W700i. Джойстик, как оказалось, был рабочим на 60%. Закупив оригинальные запчасти в Германии, приступил к ремонту. По неопытности оторвал 2 пятака с джойстиком. Найдя схему, очистил нужные токоведущие дорожки, припаял джойстик на рабочие пятаки, к очищенным дорожкам и оставшимся «ногам» припаял лужёные жилки из советского телефонного провода, и всё заработало. Работы проводил 25-ваттным ЭПЦН-ом, так что, вероятно, могу считаться Левшой.
Макс, где R2D2 купить? =)
А всему виной «бессвинец»…
Не сношали бы мозги с экологией (при чем на этапе утилизации, а не сборки!), не было бы таких отрывов ибо сам корпус разъема сидел бы на плате куда надежнее.
А с этими ROHS даже сами сборщики плат не гарантируют надежную работу устройства более 2х лет.
Общество потребления требует обновления каждые полгода…
Дык че ж ты хочешь, Паш, вон на видеокартах серии нвидиа 8800 на каждой третьей через некоторое время чип гпу отпаивался и нужно было прожигать над плитой.
Было здорово если бы видео вашей работы было. Надо свой планшет попробовать отремонтировать)))
На что припаяные жилы крепятся к плате? На припое прилипали или на клей садили?
Новости:
Redmi 9T официально поступает в продажу в России
В России представлены недорогие смартфоны realme C20 и C21
Xiaomi представила смартфоны POCO X3 Pro и POCO F3
Официальное заявление Xiaomi
Бета-версия браузера Samsung Internet 14.0 доступна для загрузки в Google Play Store и Galaxy Store
В Google Play обнаружено очередное мошенническое приложение с платными подписками
Состоялся анонс смартфона Samsung Galaxy A32
Большинство актуальных моделей vivo обновится до Android 11
Все устройства Galaxy 2019 года выпуска и позже будут получать обновления безопасности в течение как минимум 4х лет
Vivo расширяет свое присутствие в Европе
HUAWEI продолжает распространять EMUI 11 для смартфонов в России
Samsung привезла в Россию бюджетный смартфон Galaxy A02
Функционал Galaxy S21 станет доступен на смартфонах серий Galaxy S20, Galaxy Note20 и Galaxy Z
На российском рынке смартфонов Xiaomi демонстрирует впечатляющие результаты
Samsung представила 5G-смартфон среднего уровня – Galaxy A32 5G
Анонсирован мобильный процессор Samsung Exynos 2100 для флагманских смартфонов
В России открылся предзаказ на раскладной смартфон с гибким экраном – motorola razr 5G
Еще раз про восстановление пятаков под БГА
SVEC, Для востановления таких пятаков понадобится:
Изолированный (лакированный) провод с диаметром от и менее 0,06 мм. Найти можно в дросселях DC-DC преобразователей подсветки, динамики в сотиках и обмотки малогабаритных реле.
Спичечный коробок. На его боковой поверхности удобно залуживать такие проводки.
Естественно микроскоп, паяльник с тонким жалом, китайский Супер-клей в тюбике, шило, пинцеты, скальпель.
Подготавливаем место под пятак: шилом (заточенным "под отвертку") делаем небольшое углубление на месте оторванного пятака, точнее, делаем равномерное углубление по всему размеру бывшнго пятака. Очень аккуратно, чтоб не перерезать дорогу, снимаем лак и за пределами посадочного места микросхемы зачищаем до блеска часть дороги к которой будем подпаиваться. Залуживаем.
Отмеряем по длине с маленьким запасом проводок. Залуживаем его на спичечном коробке с каждой стороны по 1мм провод (с одной из сторон, где будем делать "колечко" залудить надо очень тщательно). С одной стороны кончик закручиваем в кольцо без нахлестов, которое должно будет расположиться в углублении "пятака". Припаиваем прямой, залуженный кончик провода к залуженному месту дорожки, капаем маленькую капельку клея на плату, где у нас должна будет фиксироваться проволочка, помещаем в нее проволочку и ждем подсыхания клея. Дальше, укладываем проволочку со свободным "колечком" на свое место и неподалеку от "колечка" приклеиваем проволочку, главное достичь результата, чтоб "колечко" плотно лежало на дне углубления. Ждем высыхания клея и теперь можно устанавливать микросхему.
Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки
Справочная информация
Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:
- Диагностика
- Определение неисправности
- Выбор метода ремонта
- Поиск запчастей
- Устранение дефекта
- Настройка
Неисправности
Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:
- не включается
- не корректно работает какой-то узел (блок)
- периодически (иногда) что-то происходит
О прошивках
Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.
На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.
Схемы аппаратуры
Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
- (запросы) (хранилище) (запросы) (запросы)
Справочники
На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).
Marking (маркировка) — обозначение на электронных компонентах
Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.
Package (корпус) — вид корпуса электронного компонента
При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:
- DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
- SOT-89 — пластковый корпус для поверхностного монтажа
- SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
- TO-220 — тип корпуса для монтажа (пайки) в отверстия
- SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
- TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
- BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя
Краткие сокращения
При подаче информации, на форуме принято использование сокращений и аббревиатур, например:
Сокращение | Краткое описание |
---|---|
LED | Light Emitting Diode — Светодиод (Светоизлучающий диод) |
MOSFET | Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора |
EEPROM | Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память |
eMMC | embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти |
LCD | Liquid Crystal Display — Жидкокристаллический дисплей (экран) |
SCL | Serial Clock — Шина интерфейса I2C для передачи тактового сигнала |
SDA | Serial Data — Шина интерфейса I2C для обмена данными |
ICSP | In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования |
IIC, I2C | Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами |
PCB | Printed Circuit Board — Печатная плата |
PWM | Pulse Width Modulation — Широтно-импульсная модуляция |
SPI | Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса |
USB | Universal Serial Bus — Универсальная последовательная шина |
DMA | Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора |
AC | Alternating Current — Переменный ток |
DC | Direct Current — Постоянный ток |
FM | Frequency Modulation — Частотная модуляция (ЧМ) |
AFC | Automatic Frequency Control — Автоматическое управление частотой |
Частые вопросы
После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.
Кто отвечает в форуме на вопросы ?
Ответ в тему Еще раз про восстановление пятаков под БГА как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.
Как найти нужную информацию по форуму ?
Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.
По каким еще маркам можно спросить ?
По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.
Какие еще файлы я смогу здесь скачать ?
При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.
Полезные ссылки
Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.
Как восстановить оторванные пятаки на плате
Как востановить оборваные пятаки, несколько примеров из жизни:
-От пятака остаётся всегда маленький медный "пистон". Вокруг него остроконечным скальпелем углубляешь слегка лунку, оставшуюся от пятака. При этом "пистон" начинает как бы возвышаться над поверхностью лунки. Лудишь его острым паяльником. Соответствующий шарик на микросхеме желательно сделать немного большим, чем остальные. Флюс должен быть хорошим.
-корябай глубже — во втором слое иакой же пятак, который и соединялся с оторванным пятаком с помощью этого пистона. Там и площадь побольше. Капай немного пасты BGA и грей, потом шарик можно оставить так — он не помешает при установку БГАшки, а можно расплющить. А дорогу подходящую к оторванному пятаку лужу и также капаю немного пасты, затем грею и все — шарик БГАшки соединится с этим шаром. Только этот шарик должен быть на порядок меньше чем у микрухи.
-аккуратно наношу пасту на углубление, прогреваю — образуется маленький шарик и ставлю БГА .
-где оторваны пятаки окуратно иголкой ковыряешь до слоя куда идёт пистон потом немного флюса, небольшой кусочек олова и греешь феном, а с оторваными дорожками поступаю так: зачищаю оставшийся кончик скальпелем припайваю тонкий проводок потов немного флюса и грею феном, чтобы проволочка встала точно как дорожка, когда микросхему ставишь шарики на ней распловляются и отлично обволакивают проводок так что шарики на микросхеме делать меньше не обязательно
-Я делаю так: Береш проводок от оплетки которой снимают припой или любой тонкий проводок медный, Ковыряеш пятак чтобы найти хоть немного остатка от пятака и на паяльную кислоту. Проверено.
Если надо дорожку подальше протянуть отлично подходит провод от наушников( не очень дешовых, или гарнитуры) там многожильные провода разных цветов(красный, зелёный, и с безцваетным лаком) берёшь одну жилу, она очень тонкая, изолированая (лаком) и гибкая, лудить можно не зачищая, просто прогреваешь.Можно закрепить его к плате суперклеем, очень маленьким количеством.Кстати суперклеем можно воспользоваться и при восстановлении дорожек и пятаков как лаком, только с количествами аккуратней надо.
-Я приспособился восстанавливать пятаки следующим образом, хотя кому то данный способ может показаться муторным и несовсем надёжным:для работы использую микроскоп, острый паяльник, хороший флюс , пасту, медицинскую иглу, и тело какого нибудь трупа(плату).Если оторван поверхностный пятак -зачищаю немного край оборванной дорожки(на плате) ,залуживаю паяльником(припоя на дорожке должно быть как можно меньше).С трупняка , аккуратно нагрев паяльником снимаю пятак с "хвостом" ("хвост" необходимо залудить с обратной стороны). Он должен ложиться внахлёст на оборванную дорожку на плате. Затем придерживая "трансплантант" иголкой, а лучше зубочисткой припаиваем его к подготовленной дорожке на плате.
Если оторванный пятак "внутренний" очищаю площадку вокруг пистона и залуживаю острым паяльником внутренний пятак(пастой и феном у меня это получается плоховато — может боюсь перегреть дорожки на поверхности платы).Горка олова должна быть как можно больше.Зате как и в первом случае снимаю пятак с трупа , залуживаю с обратной стороны и припаиваю аккуратно на бугорок.Желательно что бы "наш пятак"был на одном уровне с остальными, для этого либо срезаем часть олова с бугорка, либо наверх "нашего пятака"лепим ещё один. Таким образо восстанавливал Сименсы, Самсунги , Нокии в последних внутренние проводники(уходящие в плату)немного хитрее. Буду рад если кому то это пригодится.Если кого то заинтересуют какие либо тонкости — спрашивайте. Всего хорошего
— 2 — 3 пятака, воссановить не проблема. Если контакт пятака во 2 слое аккуратненько его зачисти, затем не большой кусочек пасты, прогрей паяльником до образования шара и осторожно расплющи, что бы был ровным (как пятак). В от если пятак сверху оторвался тут сложнее — отслеживай дорогу и кидай от туда контакт проволочкой (желательно изолированной) осторожно прокладывай до оборванного пятака. Облуживай конец чуть плющи, закрепляй и сади проц.
-если оторван просто пятак но проводник от него уходит во второй слой обычно при внимательном рассмотрении видно наличие оборванного пистона
я делаю следуюшим образом
остро заточенной иголкой (у меня зуботехнические те чем дантисты в зубах ковыряют такие большие с рукоятками )
очень аккуратно снимаем слой диэлектрика до появления медного пятака во втором слое не знаю конечно но на семенах он точно появляется затем этот пятак залуживаем
а потом я беру маленькие шарики припоя которые обычно остаются на трафарете носле неаккуратного нанесения пасты
добавляю на каждый зачищенный пятак и феном расплавляю
короче надо добавлять примерно столько чтобы сравнять по толшине с уровнем не битых пятаков
с оторванными дорогами на ваш выбор можете восстанавливать тонкой проволокой 0.07-0.08 мм
или берете перегретый паяльник и с дохлого тела аккуратно снимаете дорожку похожей конфигурации и ставите на место оторванной
Опишу, как мы восстанавливаем пятаки под БЖА, может, кому и поможет, если что-то не так — не судите строго, дополнения приветствуются.
Под БЖА микросхемами пятаки могут быть следующих видов:
1.Пустые — это определить можно под микроскопом (к ним не подходят проводники) или можно уточнить по схеме, они обрываются чаще всего. Соответственно их восстанавливать не нужно.
2.Те, к которым проводник подходит с нижних слоев — как правило, остается металлизация переходного отверстия — к ней и будем паяться.
3.Те, к которым проводник подходит на поверхности — наиболее сложный вариант, необходимо использовать дополнительные проводники.
Прежде чем приступить к восстановлению, необходимо иметь: микроскоп типа МБС-9, МБС-10, ОГМЭ-ПЗ (стереоскопический, с небольшим увеличениям, бинокулярный с большим фокусным расстояниям), скальпель со сменными лезвиями (или что-то подобное, чтобы зачищать дорожки и ковырять плату — мы используем фирмы Proskit), паяльник с тонким жалом, остальное найдется в любого из нас.
Самое главное нужно иметь много время, желания, «прямые руки», трезвый ум, АКУРАТНОСТЬ.
2. Пятаки этого типа восстановить наиболее просто. Берем скальпель и зачищаем переходное отверстия сверху и снаружи по кругу, желательно процарапать к слою, где будет соединятся переходное отверстия с внутренней дорожкой. Дальше берем небольшое количество паяльной пасты для накатки шариков (соизмеримое с объемом процарапанного углубления в плате), нагреваем паяльной станцией до образования на месте оторванного пятака небольшого шарика, высота которого немного больше уровня платы. Скальпелем срезаем, сцарапаем, розвальцовуем этот шарик, стараясь его высоту подровнять под уровень других не оборванных пятаков на плате, а также увеличить диаметр полученного пятака до диаметра обычных.
Смываем остатки флюса и переходим к восстановлению следующих пятаков.
3. Проводники находятся сверху, пятаки обычно обрываются по краю пятака.
Тут необходимо найти и подготовить дополнительный проводник:
-Если мы восстанавливаем пятаки под микросхемами с крупным шагом и большими пятаками (например, сименсы 25, 35, 45, даже 55) в качестве его можно использовать одну жилку с тонкого МГТФа (мы используем самый тонкий, кажется 0,03 мм2), предварительно его залудив,
-Если необходимо восстановить пятаки под мелкими БЖА (например, сименсы х65), необходимо использовать более тонкие проводники (самый простой вариант — с неисправного динамика сименса С55), если провод в лаковой изоляции — то его необходимо зачистить и залудить — протягивая его между паяльником и бумажным листом с флюсом.
Зачищаем проводник, который когда-то подходил к оборванному пятаку на необходимую длину (если рядом нет других пятаков, то необходимо зачистить на большую длину для лучшей устойчивости припаянного проводника во время пайки БЖА), залуживаем проводник и напаиваем подготовленный дополнительный проводник на него, стремясь припаять на наибольшей длине и не увеличивать сильно высоту дорожки по сравнению с платой. На месте оборванного пятака желательно сделать небольшое кольцо (по диаметру пятака) из дополнительного проводника для повышения устойчивости во время пайки БЖА и для повышения площади соприкосновения шарика. Аккуратно смываем остатки флюса, так чтобы не сдвинуть проводники.
При большом количестве оборванных пятаков в одном месте, необходимо защитить напаиваемые проводники от слипания с соседними пятаками и дорожками, а также их закрепить — это можно сделать с помощью тонкого слоя термоустойчивого лака.
4.Последний заключительный этап — установка на место БЖА, здесь необходимо точно позиционировать микросхему, при установке сильно не двигать ее и не прижимать.
При неудачном результате необходимо повторить все или часть своих действий. Если и после нескольких раз ничего не получается то: или проблема не только в оторванных пятаках, или их слишком много, или недостаточно опыта, или нужно «искать забор для выравнивания кривых рук» (шутка)…
Помните про аккуратность.
Если что-то не так (или это можно сделать по-другому, есть какие-то рекомендации, советы, вопросы) — пишите, дополняйте, спрашивайте на форумах. Я думаю, этот текст хотя бы чуть поможет начинающим, уменьшится количество глупых вопросов.
Макс Любин
Давайте разбираться, что это за ноги, что за пятаки и что с ними делать. Пятаками часто называют контактные площадки на плате, на которые припаиваются ноги элементов. Сами «пятаки» – это чаще всего просто пластинка из медной или латунной фольги, которой оканчивается токопроводящая дорожка на плате.
Ноги — это ножки элементов, которыми элемент припаивается к пятакам.
При неаккуратном использовании, подразумевающем сильное механическое воздействие, элемент может оторваться от платы, вырвав при этом ту самую контактную площадку и сделав восстановление либо более проблематичным, либо нецелесообразным.
О того, как именно проходят дорожки на плате, зависит и сложность ремонта.
Для таких работ я использую бинокуляр. Но если бинокуляра нет, легко можно обойтись и лупой, так как элементы не настолько мелкие.
Сегодня у нас на ремонте простейший китайский планшет, который очень настойчиво хотели зарядить и, не рассчитав силы, вырвали разъем зарядки, что называется, «с мясом».
Удивителен не сам факт повреждения, а то, что при таком варварском обращении пострадало только две контактных площадки. Повезло.
Хозяин планшета сказал, что обратился в пару мастерских и ему либо отвечали, что не могут сделать, либо называли сумму в половину стоимости планшета. В итоге он отдал планшет мне на эксперименты за символические 500 руб. Если все пройдет удачно, этот планшет станет отличным автомобильным навигатором.
Ну что ж, будем реанимировать.
Ремонт
Для этого сначала оценим фронт работ.
Выглядит все не очень красиво.
Для начала зачищаем место предстоящей пайки, убирая все лишнее, и смотрим, реально ли восстановить контакт. Нам повезло, дорожка проходит по поверхности платы, и добраться до нее будет несложно.
Для начала счищаем лишний лак, обнажая дорожку, к которой будем подпаиваться.
После этого нам понадобится тонкий проводок, который затем и будет выполнять роль «пятака».
Я взял обычный многожильный провод и распустил его, выдернув одну жилу.
Фото полученного провода, с которым придется работать.
Лудим зачищенный конец дорожки, а затем подпаиваем нашу жилу так, чтобы ее конец оказался на месте утраченного пятака. Лишнее не обрезаем, а сворачиваем в кольцо, создавая новую площадку. На самом деле, можно этого не делать, так как хватит и самого проводка.
После этого берем новый разъем, предварительно купленный в магазине запчастей за целых 23 рубля, и, закрепив, пропаиваем.
Вуаля! Всё готово.
Вот тут я вынужден извиняться и посыпать голову пеплом, так как за такое качество работ я сам себе с удовольствием вырву руки. Небольшим оправданием может служить только то, что перед финальной пайкой разъема у меня сгорел паяльник, обдав меня огромным снопом искр и брызнув остатками расплавленного корпуса на пол. До сдачи статьи в «печать» оставалось меньше часа, и мне пришлось мастерить паяльник из скрепки и зажигалки, и заканчивать начатое. Это безобразие и порнография будет переделана в самое ближайшее время (самому смотреть противно).
Еще один момент. который меня смущал — родная батарея на 2600 мАч. Думаю, этого будет маловато для роли навигатора. Сделаем апгрейд, поставив батарею емкостью 4000 мАч. Влезает она сюда прямо впритык.
В итоге имеем реанимированный планшет с увеличенной батареей, который теперь будет навигатором. Осталось только вспомнить, у кого из друзей нет в машине навигатора, чтобы осчастливить его таким незамысловатым подарком.
Пара слов вместо заключения
Многие предпочитают не заморачиваться подобным ремонтом, так как в данном случае стоимость потраченного времени оказывается слишком высокой по отношению к стоимости устройства. Но если делать такое для себя, то почему бы и нет. Главное, пользоваться качественными паяльниками, не пренебрегать защитой и всегда иметь под рукой запасной инструмент. Всем неломающейся техники!
Был замечательный частотник производства ABB. В результате "ядерного" взрыва вышел из строя блок с IGBT. Блок этот куплен и готов к установке, но мешает отсутствие контактных площадок.
Если кто сталкивался, подскажите, как правильно их восстановить? Если просто залить припоем, то рано или поздно контакты его продавят? Вырезать из медной пластины и припаять?
Дубликаты не найдены
Вырезать из медной фольги и припаять, с большим перекрытием поврежденных мест
Ну и на конфигурацию контактов модулей смотреть надо — переварят разную толщину площадок, или нет
Один пятачище оторван? Зачисть маску вокруг, облуди и припаяй медную полоску(оторви с текстолита) или кусок провода мгтф. Ерунда.
ерунда. просто одна голова хорошо, а миллион лучше. я пару постов всего создал, а уже со столькими хорошими людьми познакомился. и всегда идеи у людей лучше находятся, чем мой мозг создает.
почти 3,5 пятака
Это не пятаки — это пятачищщи!
Кстати, проверь транзисторы по питанию оптодрайверов, у меня сдохли 2 штуки. Долго их искал, т.к. ни схемы ни проекта платы нет. По питанию была КоЗа, звонил кучу всего и в конце концов пришлось на цепи питания (цепи выхода служебного источника питания на 12 В, кажись, не помню) подать напряжение от внешнего блока питания с стабилизацией тока, сначала малое напряжение и постепенно увеличивал, затем прощупывал по ходу следования цепей питания — что греется, нашлись эти два транзистора. В труднодоступном месте стоят, пришлось с вертикально впаянной платы отпаивать конденсаторы, чтоб до них добраться. После замены всё попёрло.
клей на БФ, приклеиваешь и пяльником прижимаешь. раньше так оторванные дороги приклеивали
а в чём ещё, по-вашему?
В моём случае сгорел IGBT-модуль (V1 на плате), сгорел от того, что одна из обмоток нагрузки (двигателя) стала замыкать на корпус. В модуле сгорел один транзистор, он за собой потянул цепи управления затвором, а именно, детали на плате по номерам: резистор R100 — 82,5Ом, диод V100 — BAT54S, конденсатор C150 — 2,2 мкФ, и оптодрайвер IGBT-ключа V103 — HCPL-0314. Кроме того, сгорели транзисторы, питающие оптодрайвер со стороны ключа, их позиционные обозначения я не помню, но помню тип — FMMT619 (n-p-n, SOT-23, 50 В, 2 А).
Восстановление пятаков под BGA
Принесли бук HP g6 с матерью Quanta R33 (da0r33mb6f1 rev f) с диагнозом не включается, включается через раз.
В процессе диагностики выяснилось что плата останавливается на рандомном пост коде. Нехитрыми манипуляциями выяснилось виновник северный мост (BD82HM76 PCH [SLJ8E] )
Как я тогда ошибался.
Ну мост так мост, пациента на нижний подогрев и снимаем мост для замены.
Снял и немного (да ладно «немного» очень много) офигел. нет пятаков,
они по шарам сбежали поближе к чипу
В общем бук оказался ударник.
Ну руки трясутся, глаз дергается, начали!
Накидываем проводки из динамика сотового телефона
Сушим в УФ лампе для маникюра.
Залуживаем проводки в тех местах где они должны соприкасаться с шарами чипа
И на паялку садить чип
Сел идеально, плата стартанула и заработал без всякого шаманства
Ну и ложка дегтя — где-то микротрещина так как после установки системы охлаждения пропадает подсветка матрицы и плата перестает стартовать. Есть подозрение на отвал видео чипа но клиент отказался от дальнейшего ремонта.
6.5K постов 38.1K подписчиков
Правила сообщества
ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:
Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont
К публикации допускаются только тематические статьи с тегом «Ремонт техники».
В сообществе строго запрещено и карается баном всего две вещи:
В остальном действуют базовые правила Пикабу.
Боюсь вас огорчить (столько ведь стараний), но подсветкой матрицы на этой платформе рулит именно FCH, который вы меняли — где-то что-то отвалилось. GPU не при чем.
Я б застрелил клиента, который отказался от ремонта после восстановления пятаков. хд
Возьмётесь ли за ремонт клавиатуры, как можно с вами связаться?
Что за зеленка? Защитный УФ лак?
Вот можешь же ))) Взял я тебя на слабо )) проволоку немного потолще можно я колечки не далаю просто над лункой натягиваю струной и с двух сторон маской фиксирую
Apple MacBook Pro A1706 820-00923-a — фотографии материнской платы
Ссылка на скачивание в оригинальном размере без сжатия — DOWNLOAD
PS: Если кто то не может найти схему, биос, boardview — можете написать мне в Телеграм @DeviceDB_xyz https://t.me/DeviceDB_xyz, посмотрю по своей базе
Ремонт ноутбука Acer ES1-731G
В ремонте ноутбук от зелёных Acer aspire es1-731g.
Проблема типична: нет реакции на кнопку включения.
Работать будем с платформой Quanta ZYLB:
Замерив сопротивления на дросселях, обнаружил сильно заниженное да одном возле процессора:
На этом дросселе сопротивление 1.11 Ом, такое же как и на одном из конденсаторов на процессоре:
Вывод не утешительный: процессор SR29E вышел из строя.
Новый стоит довольно дорого, поэтому с клиентом приняли решение заменить на б/у.
После замены процессора сопротивление на подозрительном дросселе выросло:
Тестовое включение будет с посткартой:
На посткоде 27 плата уже выдаёт картинку.
Далее собираем и тестируем:
На этом ремонт закончен.
Ремонт ноутбука Lenovo IdeaPad 3 15IIL05
Ноутбук перестал реагировать на кнопку включения.
Снимаем поддон и осматриваем плату:
Платформа Compal NM-D031.
Отсоединяем АКБ и замеряем сопротивления на всех дросселях, а так же дата линии юсб портов.
В моём случае никаких заниженных сопротивлений нет.
При подключении ЛБП, потребление платы составляет 0.070а, что довольно довольно много для дежурного питания:
При более тщательных замерах сопротивлений выявил вышедшую из строя микросхему:
Это SY6288D20AAC.
Как я понял, эта штуковина грубо говоря должна защищать от перегрузки по току, перегрева и КЗ внешние устройства подключённые к юсб порту.
В моём случае на этой микросхеме было замыкание между 1 и 2 пином. То есть питание +USB_VCCA было посажено на землю.
Отпаяв эту микруху, потребление платы в дежурном режиме пришло в норму:
И ноутбук стал включаться:
Позже я припаял с донорской платы рабочую микруху.
Но на этом ремонт не закончен.
Во время тестирования, я случайно заметил, что топкейс с правого края подозрительно сильно нагрелся, хотя там ни радиатора, ничего такого нагревающегося нет.
С той стороны есть только IO плата с аудиовыходом и кардридером.
Ну раз греется, значит есть какая-то неисправность. Замеряю сопротивление на конденсаторе по питанию контроллера звука и вижу:
Сильно занижено.
Контроллер звука и кардридера RTS5199 вышел из строя.
При дальнейшем тестировании проблем больше не было выявлено.
На этом ремонт окончен.
Ремонт Acer V3-372

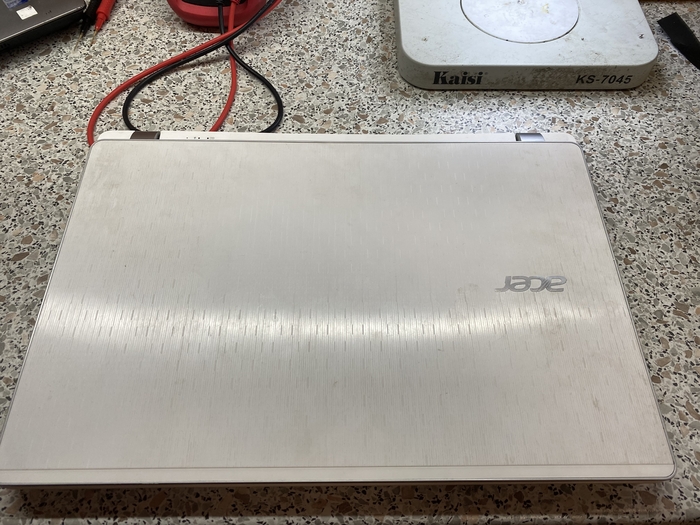

Был у меня на ремонте 13.3 дюймовый ноутбук Acer V3-372 с неисправностью: есть индикация, нет изображения.
Со слов клиента аппарат не кидали, не заливали. Просто перестал показывать картинку.
Разбираем и смотрим:
И действительно, на плате нет ни следов залития, ни признаков ударенной платы.
После визуального осмотра, делаем замер сопротивлений по основным линиям питаний, плюс не забываем про дата линии юсб.
В моём случае проблем нет.
При попытке включения, плата застывала на потреблении тока около 300мА и через какое то время отключалась.
При замере напряжений выяснилось, что на плате не формируется питание cpu, его логики и оперативной памяти.
Причиной был вышедший из строя драйвер питания VCCSA процессора (ISL9508HRZ):
Ноутбуку можно сказать что повезло, так как довольно часто из-за дохлых драйверов выходят из строя потребили, процессоры и им подобные устройства.

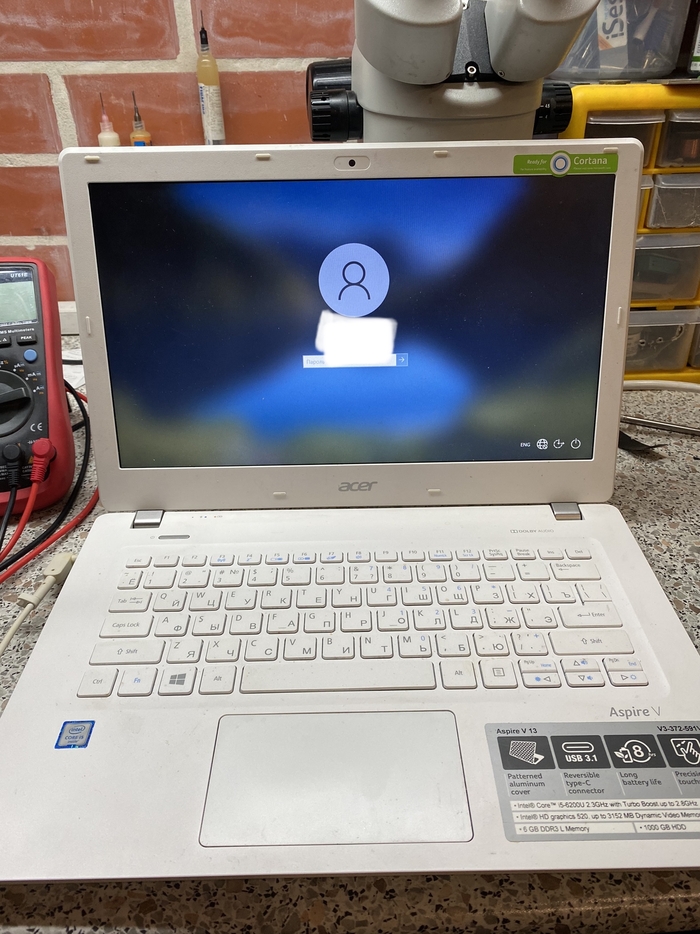

После замены данного драйвера, ноутбук ожил и работает по сей день)
Ремонт HP 4720s
Ещё один ноутбук у меня в мастерской с «нет изображения».
На этот раз не частый гость: HP 4720s
В своё время был довольно серьезный аппарат в кругу коммерческих ноутбуков.
Заявленная неисправность: стартует, но не выводит изображение.
После демонтажа системы охлаждения стало понятно куда копать:
На прижимной пластине видеочипа отсутствует термопаста. Судя по цвету и консистенции меняли не так давно.
Думаю что тот, кто чистил, забыл намазать термопасту на видеочип, и он вышел из строя из-за перегрева.
Тут установлен видеочип ati 216-0774009, который не ведётся на прогрев. Поэтому что бы убедиться что проблема в нем, нужно сделать замер на микросхеме под номером U7:
Из видеочипа должен выходить сигнал M93_VDD_EN и приходить на 3-ю ногу этой микросхемы. Если там как и в моём случае 0В, значит 98% что проблема в видеочипе (при условии что нет проблем с питаниями, биос и остальным).
Далее его меняем и проверяем результат.
Фоткал только старый чип на станции:
После замены ноут заработал в штатном режиме:
Ремонт Dell G5 15-5590 с пропавшей RTX2060
Собственно в какой-то момент просто пропала из диспетчера устройств дискретная видеокарта.
А так ноутбук работает.
Охлаждение для такой конфигурации конечно так себе…
На первый взгляд вроде всё нормально, но стоило перевернуть плату:
Рассмотрим чуть ближе:
Какая-то каша.
И ноутбук при этом нормально включается и работает))
Силовая часть не пострадала — это хорошо.
Немного почистив кистью, смотрим повреждения:
В основном пострадали логические элементы.
Как оказалось далее, они довольно специфические по своим параметрам и далеко не на каждом доноре такие есть.
Пришлось их заказывать в красно-белом, так как там они есть в наличии.
Все это дело чистим, паяем, восстанавливаем дорожки и так далее.
Так пострадал сетевой контроллер:
После пары часов кропотливой работы, проверяем результат:
Нашлась наша 2060)
Проверим ее в работе:
Функционирует) значит работа выполнена верно.
Жидкость попала через зазоры у кнопки включения. А так как эти логические элементы находятся возле неё, то соответственно залило всю логику:
Ремонт ноутбука Acer
Был на ремонте ноутбук Acer, модель уже не помню.
Включался, горела индикация, но изображения не показывал, подозревали что залили.
Включать не будем, сразу разбираем.
После разборки и осмотра платы, предположение о залитии подтвердилось:
Некая жидкость попала под контроллеры TYPE C, намочило их обвязку и какие-то конденсаторы.
Залитие чуть ближе:
При помощи паяльной станции снимаю эти контроллеры и смотрим что там под ними:
Рабочие они или нет, можно узнать только после реболла и обратного монтажа на плату. Но на всякий случай после зачистки оплёткой, нужно их прозвонить по питаниям, что б не было явного КЗ.
Припаиваю их на место:
За кадром уже я конечно заменил «токовый» резистор возле дросселя и перепаял транзистор с конденсаторами. С ними проблем нет.
Ну и после проделанной работы ноут стал работать как ни в чем не бывало, включая порт type c:
Ремонт артефактов MSI 1650
Собственно дефект в названии, будем лечить:
Уже при загрузке системы видим некие пятна н мониторе.
Так же в диспетчере устройств 43 ошибка:
Запускаем матс и тестируем.
И во время теста так же видим артефакты: белые квадратики в серых прямоугольниках:
Результат теста выявил ошибки по записи в Канаде A0:
Причин может быть несколько.
Я решил сначала посмотреть на припой под этим чипом:
Припой какой-то странный, какие-то следы как от залития… в общем пробую отреболлить этот чип и припаять обратно:
После реболла ошибка 43 пропала) уже хорошо.
Далее запускаем бенчмарк и гоняем карту:
Теперь с ней всё хорошо)
Ох уж эти прогревасты… или попытка оживить 1070
Многие уже слышали, что видеокарты начиная с 10й линейки на прогревы не ведутся.
Но ещё больше людей надеятся на чудо, пытаясь в любой непонятной ситуации прогреть видеочип…
Но есть ещё отдельная биомасса из мастеров, пытающихся греть и видеопамять)))
Конечно, одна из тысячи видеокарт может повестись на прогрев, НО, нужно учитывать, что прогревая ГПУ, греется текстолит и под ним, и вокруг него, соответсвенно повестись на прогрев может любой другой элемент в прогреваемой области, а значит если карта заработала, не факт что из-за прогрева ГПУ.
Данную видеокарту по моему купили на авито уже с такой кастомной СО.
Сняв радиатор, вижу следующее:
Безобразие!
Чем жирнее слой термопасты, тем больше тепла она проводит) примерно такая логика была у того, кто это делал.
Видим один чип памяти во флюсе и слишком зелёный цвет ГПУ.
Вот примерно такой должен быть цвет текстолита у чипа, который не подвергался сильным тепловым воздействиям:
Если зелёный, значит либо грели, либо плохо охлаждался во время работы.
Заглянем под него:
«Засахарившийся» какой-то непонятный говнофлюс.
Такая же картина и под чипом памяти:
В таком состоянии карты ремонтируются без гарантии, так как дальнейшая её работа совершенно не предсказуема.
Дальнейшая диагностика и возможный ремонт возможна только после реболла ГПУ и памяти, так что начинаем:
Реболлю всю память потому, что возможно под остальными тоже могут быть сюрпризы.
И как выяснилось, они есть)
У чипа M3 непонятные разводы как от попадания жидкости.
У чипа M7 тоже непонятно что-то попало под чип.
У чипа M6 странный припой.
Такое ощущение что грели с флюсом русфлюс или типа того, очень густой, очень тяжело отмывается и очень липкий.
Через какое-то время все было отмыто, отреболлено и припаяно:
И оно даже показывает картинку:
Нормально определяется и проходит первые тесты:
Но спустя время, после нажатия кнопки завершения работы, карта подвисла в таком состоянии, вовремя успел сфоткать:
Нихрена ж себе подумал я!?
В ту же секунду врубаю снова комп и там как ни в чем не бывало.
Ещё раз 7 выключаю и включаю комп и ничего.
Раз уж появились какие-то артефакты, то я решил проверить видеопамять матсом. Вдруг какой-то канал сбоит…
Но нет к сожалению.
Фотка получилась кривая, но видно что тест успешно пройден.
В этой ситуации в голове образовалось только два варианта:
1 — или это был кратковременный глюк
2 — или 95% артефакты вызваны ГПУ
Со всем этим отдаю клиенту, и через какое-то время он мне сообщил что карта всё таки артефачит…. к большому сожалению.
Дальнейшая судьба этой карты мне неизвестна.
В любом случае, для точной диагностики и ремонту потребуется менять на заведомо исправный или видеочип, или комплект видеопамяти, что сами понимаете выйдет в довольно крупную сумму, особенно если виновником окажется ГПУ.
