Знакомство с чипсетом AMD 880G и обзор системной платы Gigabyte GA-880GA-UD3H на его основе

Еще несколько лет назад наличие интегрированного видео было непременным атрибутом системных плат начального уровня. Такие платы были популярны у сборщиков персональных компьютеров за высокую степень интеграции и низкую стоимость. Мощности встроенного видеоядра хватало для несложной домашней и офисной работы, но не более того. Стоит ли говорить, что даже простейшие 3D-игры становились для ПК, собранных на таких системных платах, непреодолимой задачей. Но со временем развитие технологий и переход на тонкие литографические процессы производства полупроводников позволили встраивать в системную логику все более и более совершенные видеоядра. Быстрое распространение энергоэффективных ПК и развитие HTPC подогревали интерес к мощной интегрированной графике, особенно с распространением поддержки аппаратного декодирования видео высокой четкости. В то же время системные платы, оснащенные интегрированными чипсетами, оставались практически неприспособленными для разгона, комплектовались простейшими системами охлаждениями и в большинстве своем имели форм-фактор Micro-ATX.

Переломным стал ноябрь 2007 г., когда компания Advanced Micro Devices анонсировала наборы системной логики 700-й серии в составе платформы AMD Spider. Чипсеты AMD780G и AMD790GX стали основой для множества замечательных материнских плат, где встроенное видео соседствовало с мощным BIOS, широчайшими возможностями расширения и отличным уровнем разгона. Конкурент не дремал, и в 2008 году NVIDIA выпустила чипсеты GeForce 8х00 и nForce 750i/780i. Так встроенное видеоядро стало обычным атрибутом высокопроизводительных систем.

В роадмапе чипсетов AMD на 2010 г. имеются два новых чипсета с интегрированной графикой – AMD 890GX и AMD 880G. Основные характеристики наборов системной логики 800й представлены в таблице:

Модель	890FX	890GX	870	880G
Технологический процесс	TSMC 65 nm	TSMC 55 nm	TSMC 65 nm	TSMC 55 nm
Конфигурация PCI-Express 2.0	42 линии (2х16/4х8)	22 линии (1×16/2×8)	22 линии (1×16)	22 линии (1×16)
Поддержка CrossFireХ	да	да	—	—
Встроенное видеоядро	—	HD4290	—	HD4250
Частота видеоядра, МГц	—	700	—	560
Кол-во потоковых процессоров	—	40 (8х5)	—	40 (8х5)
Аппаратное декодирование H.264/VC-1/MPEG-2	—	UVD2	—	UVD2
Поддержка Microsoft DirectX	—	10.1	—	—
Тепловыделение, Вт	19,6	25	12,5	18
Южный мост	SB850	SB850	SB710	SB710
Технологический процесс	TSMC 65 nm	TSMC 65 nm	TSMC 130 nm	TSMC 130 nm
USB	14 USB 2.0	14 USB 2.0	12 USB 2.0	12 USB 2.0
SATA	6 SATA 3.0 AHCI 1.2	6 SATA 3.0 AHCI 1.2	6 SATA 2.0 AHCI 1.1	6 SATA 2.0 AHCI 1.1
Интегрированный МАС Gigbyte Ethernet	да	да	—	—

Глядя на характеристики, нетрудно понять, что AMD870 и AMD880G, которые теперь заменяют AMD770 и AMD780G/785G соответственно, будут использоваться для построения моделей начального уровня, в то время, как AMD 890GX и AMD 890FX нацелены на средний и верхний ценовые диапазоны. Однако, никто не запрещает агрегировать AMD870 и AMD 880G с южным мостом SB850, создавая на основе такой связки недорогие платы с расширенной функциональностью. Именно по такому принципу и построена героиня нашего сегодняшнего обзора — системная плата Gigabyte GA-880GA-UD3H.

Упаковка и комплект поставки

Как всегда, начнем с изучения упаковки. Плата относится к среднему ценовому диапазону, а потому коробка имеет небольшие размеры и лишена ручек для переноски, и прочих прозрачных окошек.

Дизайн типичен для последних продуктов Gigabyte. Кроме наименования модели, лицевая сторона полна логотипов фирменных технологий. Системная плата GA-880GA-UD3H относится к семейству «Ultra Durable 3». Это означает использование удвоенного количества меди при производстве печатной платы, а также применение во всех цепях конденсаторов и дросселей с улучшенными характеристиками. Также плата относится к серии «333 Onboard acceleration», что означает поддержку USB3.0, SATA3.0 и увеличенный втрое максимальный ток на портах USB. Системная плата GA-880GA-UD3H поддерживает технологию разблокировки процессорных ядер Auto Unlock, что обрадует любителей «бесплатного сыра» от AMD. Наличие еще одной функции продиктовано повсеместным распространением портативных устройств, которые заряжаются от порта USB. Теперь вам не нужно держать компьютер включенным только для того, чтобы зарядить любимый iPhone или iPod. Функция On/Off charge позволяет подзаряжать гаджеты от портов USB, даже когда компьютер выключен.

• Заглушка на заднюю панель I/O Shield;
• 2 кабеля SATA3.0;
• 1 шлейф АТА133;
• DVD-диск с драйверами и фирменным ПО;
• Руководство пользователя;
• Буклет с рекомендациями по быстрой сборке.

Спецификация

Модель	Gigabyte GA-880GA-UD3H
Чипсет	AMD 880G + SB850
Процессоры	Socket AM3 Phenom II, Athlon II, Sempron 100
Шина HT	HyperTransport 3.0, 5200 MT/s
Память	4 DIMM DDR3 SDRAM 1066/1333/1866 (O.C.), 16GB max
Количество подключаемых вентиляторов	4х (2x 4pin, 2x 3pin)
Слоты PCI-E	1x PCI Express 2.0 x16@x16 1x PCI Express 2.0 x16@x4 2x PCI Express 2.0 x1
Слоты PCI	3х
Встроенное видеядро	HD 4250
Видеоразъемы	DVI, D-SUB, HDMI
Порты USB	12x (4 разъема на задней панели) 2.0 и 2х 3.0 на задней панели (NEC D720200F1)
ATA-133	1x (Gigabyte SATA2)
Serial ATA	6x SATA-3 (AMD SB850) и 2x SATA-2 ( Gigabyte SATA2)
RAID	0, 1, 0+1, 5, JBOD (AMD SB850)
eSATA	—
Встроенный звук	Восьмиканальный HDA-кодек Realtek ALC892
Встроенная сеть	1x Gigabit Ethernet Realtek RTL8111D
FireWire	3x ( T.I. TSB43AB23)
LPT	—
COM	1
BIOS	Award
Форм-фактор	ATX
Размеры	305 x 244 мм
Дополнительные возможности	Dual BIOS, CPU Auto unlock

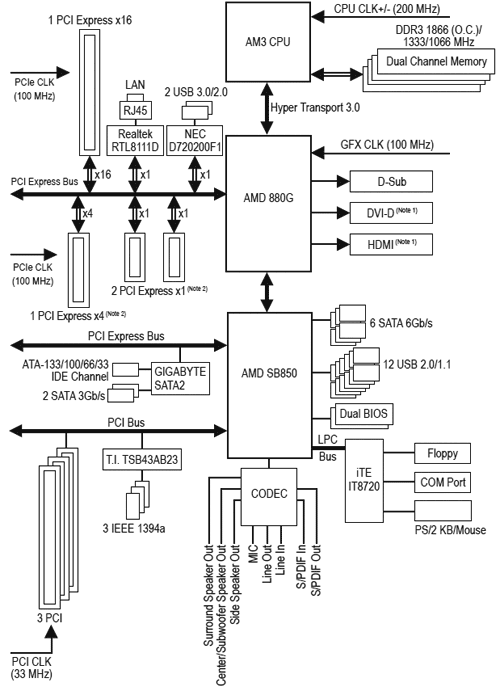

Для особо любознательных ниже приведена блок-схема платы GA-880GA-UD3H.

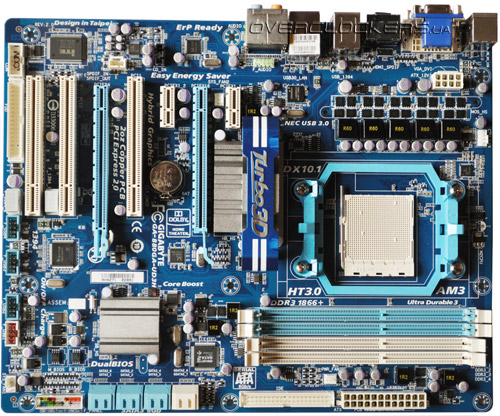

Взяв плату в руки

Системная плата базируется на РСВ формата АТХ, так что про установку в компактные НТРС корпуса придется забыть. Зато у инженеров есть возможность расположить разъемы и слоты расширения с максимальным комфортом. Палата выполнена в обычной для продуктов Gigabyte цветовой гамме.

Глядя на расположение компонентов на PCB нельзя не отметить потрясающее сходство GA-880GA-UD3H и более дорогой модели Gigabyte на чипсете AMD 890GX – GA-890GXA-UD3H, которая была подробно изучена в одной из статей.

Как мы уже говорили, в основе платы лежит системная логика AMD 880G+SB850. Инженеры Gigabyte решили отказаться от использования устаревшего южного моста SB710 в пользу более продвинутого решения. Это позволило реализовать поддержку SATA 3.0 без использования дополнительных микросхем, но в то же время вынудило устанавливать дополнительный чип для обеспечения работы Auto Unlock, так как SB850 не имеет поддержки АСС.

Системная плата имеет богатейший набор слотов расширения и поддерживает практически все возможные интерфейсы для подключения периферии. На РСВ распаяны два слота PCI Express x16, причем, к верхнему из них подведены 16 линий, а к нижнему лишь 4 линии PCI-E 2.0. Такая конфигурация не позволяет строить полноценный CrossFire, зато в нижний слот можно установить, например, карту для обработки физики. При этом верхний слот всегда будет работать на полной скорости. Кроме того, на плате распаяны два слота PCI Express 1x. Однако, при использовании второго по счету разъема PCI-E x1 нижний слот PCI-E x16@4 переходит в режим х1. Зато три разъема PCI на современных платах встретишь не часто. Это может пригодиться, если в арсенале пользователя имеется хорошая звуковая карта или, скажем, спутниковый тюнер с интерфейсом PCI.

Дисковая подсистема позволяет подключить шесть устройств SATA 3.0. Возможности южного моста позволяют объединить устройства в RAID-массивы уровней 0, 1, 0+1, 5 и JBOD. Еще два устройства SATA можно подключить к дополнительному контроллеру Gigabyte SATA2, причем поддерживается организация RAID массивов 0, 1 и JBOD. Этот же контроллер отвечает за функционирование единственного канала АТА-133, рассчитанного на подключение двух устройств IDE. Таким образом, GA-880GA-UD3H позволяет подключить целых десять накопителей! Ну чем не основа для домашнего сервера? Следует заметить, все порты SATA имеют горизонтальную ориентацию, так что длинные видеокарты не должны помешать подключению накопителей.

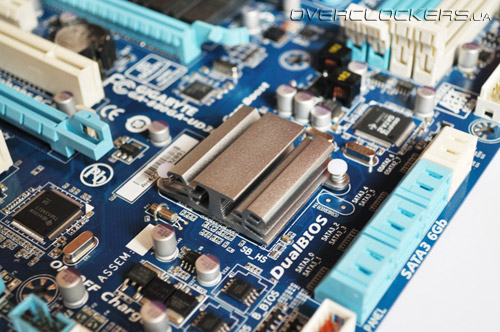

Несмотря на принадлежность к среднему ценовому диапазону, системная плата может похвастаться наличием высокоскоростного интерфейса USB3.0, за это отвечает дополнительный контроллер NEC D720200F1. Из 14 возможных портов USB2.0 на плате реализованы только 12, четыре выведены на заднюю панель, а еще восемь представлены в виде контактных площадок. Есть поддержка высокоскоростного интерфейса FireWare (контроллер T.I. TSB43AB23), один из разъемов IEEE1394 выведен на заднюю панель, а еще два распаяны на PCB в виде контактных площадок. Несмотря на наличие в составе SB850 Gigabyte Ethernet MAC(Media Access Controller), сеть организована на базе контроллера Realtek RTL8111D, который поддерживает скорости 10/100/1000 Мбит/с. За системный мониторинг и функции ввода/вывода отвечает проверенный временем чип iTE IT8720. С его помощью реализована поддержка устройств PS/2, одного СОМ-порта и даже FDD. Последний встречается на новых «материнках» все реже, в то время, как многие пользователи продолжают использовать дискеты для своих специфических задач. Звуковая подсистема организована на базе продвинутого 7.1-канального кодека Realtek ALC892. Поддерживается Dolby Home Theater, на заднюю панель выведен оптический порт S/PDIF.

Благодаря использованию набора системной логики AMD 880G плата оснащена мощным и функциональным видеоядром HD 4250. Диагностическая утилита GPU-Z выдает следующую информацию:

Программа некорректно отображает частоту видеоядра, которая составляет 560 МГц. По факту, HD4250 ничем, кроме повышенной частоты, не отличается от предшественника HD4200. Поддерживается DirectX 10.1 и аппаратное ускорение проигрывания HD-видео. Благодаря технологии Hybrid CrossFire пользователь имеет возможность объединить ресурсы встроенного интегрированной графики и дискретной видеокарты начального уровня, получив некоторый прирост быстродействия. Архитектура видеоядра позволяет установку буферной видеопамяти Sideport до 128 Мб включительно, однако на GA-880GA-UD3H инженеры Gigabyte не стали реализовывать такую возможность. В одном из наших следующих обзоров мы подробно рассмотрим производительность HD 4250 в играх, сравним её с аналогичными показателями младших представителей дискретных видеокарт, а также испытаем работу Hybrid CrossFire.

Продолжим изучение дизайна PCB. Плата не может похвастаться наличием кнопок Power, Reset или CLR_CMOS на РСВ, что вполне соответствует позиционированию продукта. Зато присутствует цветовая кодировка контактов в разъеме подключения передней панели, а все разъемы USB и FireWare подписаны, что должно понравиться пользователям, которые собирают систему без инструкции. От более дорогих моделей системная плата унаследовала технологию DualBIOS, так что вы можете не беспокоиться, что плата выйдет из строя в результате неудачной перепрошивки. Для подключения вентиляторов имеет четыре разъема, два из которых поддерживают управление скоростью вращения методом ШИМ.

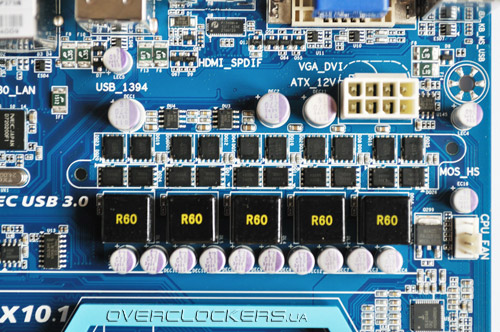

Системная плата GA-880GA-UD3H имеет достаточно мощную подсистему питания, которая характерна для более дорогих моделей. Разъем питания АТХ24 и дополнительный восьмиконтактный разъем размещены по краям платы. Это повышает удобство сборки и не препятствует движению воздушных потоков внутри корпуса. Преобразователь напряжения процессора построен по схеме «4+1» и управляется ШИМ-контроллером Intersil ISL6324A.

Поддерживаются любые процессоры AMD Socket AM3 с тепловыделением до 140 Вт включительно. Смелое заявление, учитывая отсутствие системы охлаждения на VRM. Для работы в штатном режиме отсутствие радиатора на VRM никак не скажется стабильности и долговечности работы, однако в случае разгона мы рекомендуем позаботиться об охлаждении MOSFET’ов. Охлаждение чипсета GA-880GA-UD3H представляет довольно унылую картину:

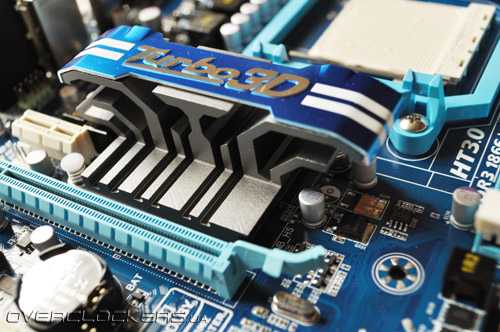

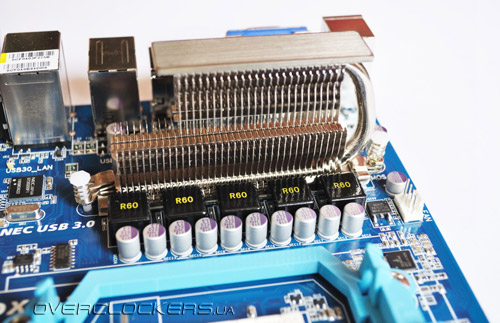

Никаких тепловых трубок и водоблоков, все очень и очень скромно. Учитывая «тонкий» техпроцесс микросхем чипсета, небольших радиаторов должно хватать даже при интенсивной нагрузке. Радиатор северного моста выполнен из алюминиевого сплава и не может похвастаться большой площадью оребрения, а крошечный радиатор микросхемы южного моста представляет собой комбинацию из нескольких плоских горизонтальных ребер.

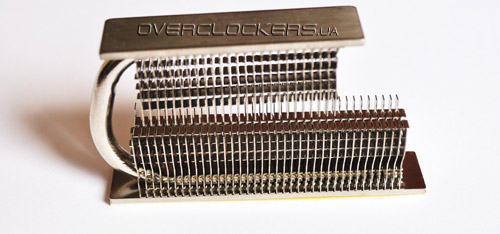

Вот здесь инженеры Gigabyte и подложили сами себе бомбу замедленного действия, когда оснащали плату GA-880GA-UD3H продвинутыми средствами разгона (об этом чуть позже) и мощной системой питания, но не позаботились о соответствующем охлаждении. Если вы планируете разгон, то нужно побеспокоиться хотя бы о дополнительном обдуве северного моста и VRM. Мы же легких путей не ищем, и так как планировался разгон прожорливого процессора Phenom II X6, сразу установили на MOSFETы радиатор Thermalright HR-09U. Эта система охлаждения состоит из двух медных пластин толщиной 2 мм, на которые напаяно множество тонких ребер. Для переноса тепла между секциями радиатора используется тепловая трубка диаметровм 6 мм; большее основание имеет имеет размеры 84х15,5 мм, а меньшее – 70х15,5 мм. В комплект входит сам радиатор, две «термолипучки» и комплект крепежа.

Список совместимых с радиатором плат давно не обновлялся. Естественно, что GA-880GA-UD3H в этом списке отсутствует. В нашем случае получилось, что радиатор оказался «почти совместим» с материнской платой. Дело в том, что после установки крепежных скоб радиатор не помещался в отведенное для него пространство, виновато малое расстояние между дросселями и конденсаторами. Нам все-таки удалось собрать импровизированное крепление и надежно зафиксировать Thermalright HR-09U на силовых элементах VRM, разобрав одну из скоб.

С таким охлаждением за стабильность работы и долговечность MOSFET теперь можно не беспокоиться!

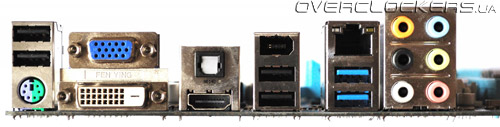

Задняя панель Gigabyte GA-880GA-UD3H имеет довольно просторную компоновку:

К услугам пользователя четыре порта USB2.0 и два порта USB3.0. На заднюю панель выведены практически все актуальные интерфейсы для вывода изображения: DVI, HDMI, и D-Sub, но можно использовать только один из цифровых выходов. Для подключения DV — камкодеров и внешних накопителей с интерфейсом FireWare имеется один порт IEEЕ1394. Также на заднюю панель выведен разъем RJ45, оптический выход S/PDIF и шесть выходов для подключения акустической системы. На наш взгляд набор портов отлично сбалансирован как для системной платы среднего уровня.

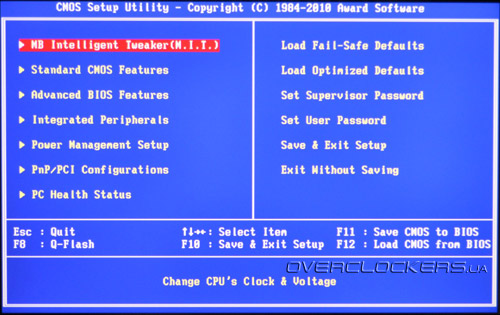

BIOS Setup

Как и у подавляющего большинства продуктов Gigabyte, BIOS системной платы GA-880GA-UD3H основан на коде Award. Для плат этого производителя традиционно работает «секретная» комбинация Ctrl+F1, правда все основные разделы доступны изначально.

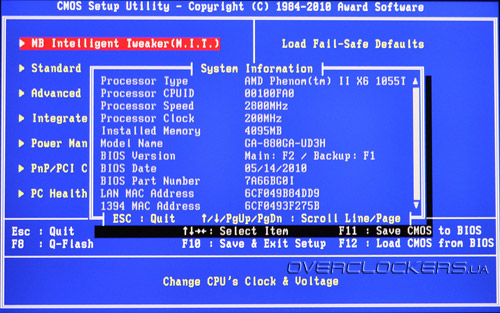

Еще одна недокументированная функция — вывод системной информации при нажатии клавиши F9.

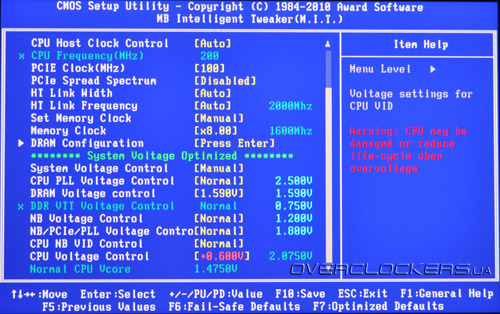

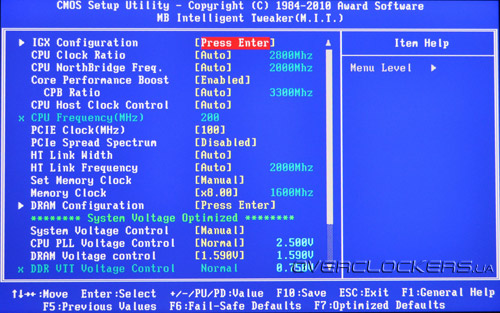

Все основные опции, связанные с разгоном, содержатся в разделе MB Intelligent Tweaker (M.I.T.)

Здесь сосредоточено управление базовой частотой, параметрами CPU, частотой и таймингами оперативной памяти, настройками графического ядра и всех основных напряжений. Опции Loadline calibration нет, но, как мы уже убеждались ранее, её наличие вовсе не обязательно, так как современные платы отлично справляются с поддержанием стабильности напряжений даже при значительной нагрузке. Зато при изменении параметров справа отображается новое значение, а опасные уровни напряжений подсвечиваются красным. Диапазоны изменений напряжений и шаг изменения представлены в таблице:

Параметр	Диапазон регулировки, В	Шаг, В
CPU PLL voltage	2,22 — 3,1	0,02
DRAM Voltage	1,275 – 1,425	0,75
	1,5-2,445	0,015
NB voltage	1,0 — 1,2	0,1
	1,2 – 1,6	0,02
NB/PCIe/PLL Voltage	1,45 – 1,8	0,05
	1,8 – 2,1	0,01
CPU NB VID	-0,6 — +0,6	0,025
CPU Voltage	-0,6 — +0,6	0,025

Как видите, перечень регулируемых напряжений невелик, но зато диапазоны их изменения впечатляют. Однако, слишком большой шаг устанвоки напряжений CPU NB VID и CPU Voltage не радует. Похоже, что это фирменная черта системных плат Gigabyte для процессоров AMD.

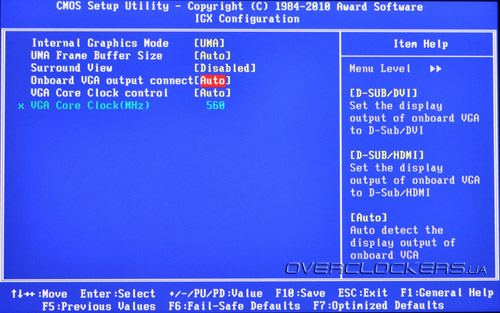

Подменю IGX Configuration содержит средства управления встроенным видеоядром:

Пользователю доступно изменение размера видеопамяти, управление коммутацией видеовыходов и управление частотой встроенного видеоядра. Здесь же находится опция Surround View, включение которой позволяет расширить рабочий стол на подключенные к системной плате мониторы. Жаль, что это работает только в случае установки дискретной видеокарты AMD.

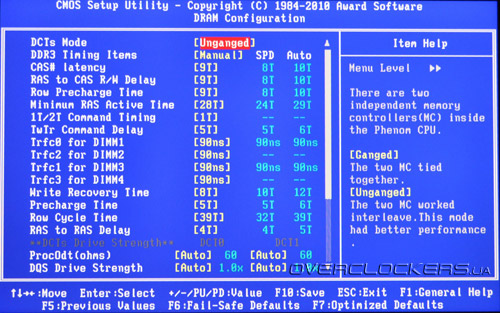

В подразделе DRAM Configuration пользователь может управлять основными таймингами, а также рядом дополнительных настроек подсистемы ОЗУ.

Набор параметров не так широк, как у старших моделей, но его вполне достаточно для тонкой подстройки подсистемы ОЗУ.

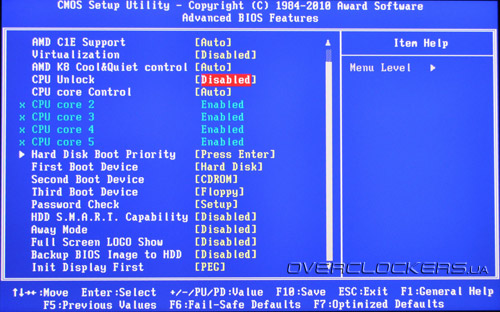

В меню Advanced BIOS Features сгруппированы настройки параметров загрузки и управление некоторыми функциями центрального процессора:

Именно в этом разделе пользователь может управлять энергосберегающими функциями, разблокировкой отключенных ядер и кэш-памяти L3, а также выборочно отключать вычислительные ядра.

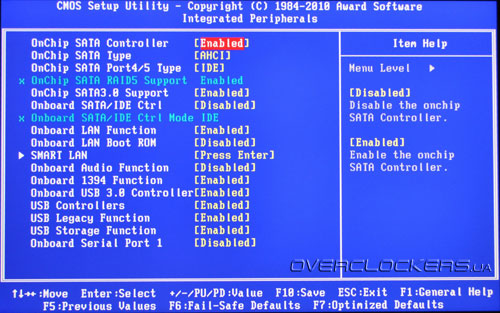

Раздел Integrated Peripherals содержит инструменты по управлению возможностями чипсета и встроенными контроллерами:

Все вполне стандартно, никаких сюрпризов здесь нет.

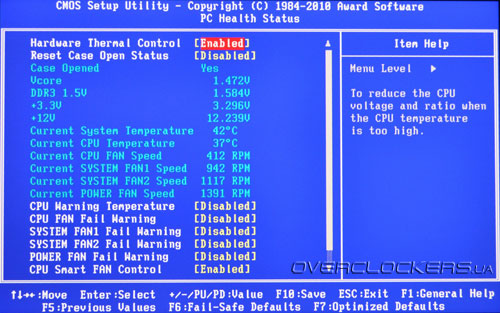

Один из самых интересных разделов – PC Health Status. Здесь собраны показания напряжений и температуры основных компонентов, а также тахометрические данные и опции управления скоростью вращения вентиляторов.

Традиционно для Gigabyte этот раздел не блещет разнообразием и богатством опций. Контролируется четыре основных напряжения, температуры процессора и системной платы (неизвестно в какой точке). Зато отображаются скорости вращения всех четырех вентиляторов, хотя управляются только два их них. Что же, вполне прилично для недорогой массовой системной платы, коей является GA-880GA-UD3H.

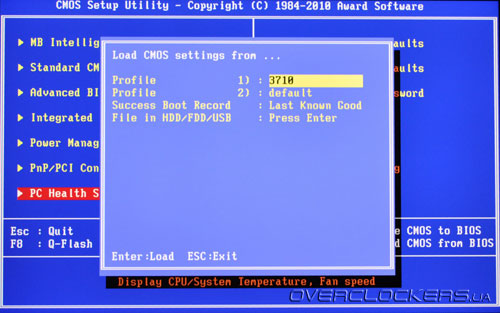

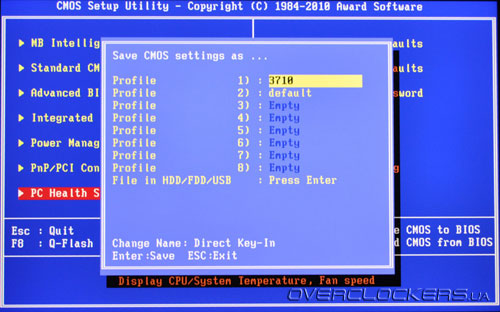

Но есть одна черта, унаследованная этой платой от более дорогих моделей — работа с профилями настроек BIOS. Нажав клавишу F11 вы можете сохранить текущие настройки системной платы, а по нажатию F12 – загрузить любой из сохраненных ранее профилей.

Как и в большинстве современных системных плат присутствует встроенная утилита обновления прошивки Q-flash.

Достаточно мощная система питания и продвинутые настройки BIOS позволяют рассчитывать на серьезный разгон. Посмотрим, как GA-880GA-UD3H «проявит себя в бою». Но перед тем как перейти к разгону нельзя не вспомнить о программном обеспечении, которое поставляется на DVD-диске в комплекте с системной платой. На диске содержатся драйверы, некоторое прикладное ПО, а также несколько фирменных утилит Gigabyte: Easy Tune 6, Easy Energy Saver и @BIOS. C особенностями этого ПО, которое ничем не отличается от такового для Gigabyte GA-890FXA-UD7, желающие могут ознакомиться в соответствующем обзоре. А теперь позвольте ознакомить вас с результатами разгона.

Разгон

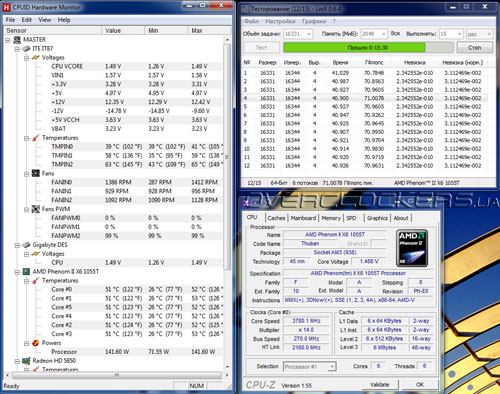

В плане разгона шестиядерного процессора AMD Phenom II X6 1055T системная плата Gigabyte GA-880GA-UD3H продемонстрировала результаты, аналогичные флагманским моделям Gigabyte и MSI. Нам удалось увеличить значение базовой частоты до 270 МГц, а при дальнейшем повышении частоты плата рапортовала о переразгоне и предлагала загрузить безопасные настройки. При увеличении напряжения Vcore до 1,475 В мы без труда разогнали процессор до частоты 3710 МГц, как и на двух предыдущих платах. Однако, скромница GA-880GA-UD3H позволила повысить частоту процессора еще на 70 МГц, итоговый разгон составил 3780 МГц!

Правда, нам пришлось понизить частоту NB до 2160 МГц, что немного снижает производительность подсистемы ОЗУ. Также пришлось понизить и частоту шины Hyper Transport.

Но в системные платы среднего ценового диапазона часто устанавливают недорогой процессор. Право, не всем нужна мощь шестиядерного монстра, а для работы в интернете, просмотра видео и несложных игр вполне хватает двух-трех ядер. Именно поэтому мы решили проверить разгон Gigabyte GA-880GA-UD3H в паре с недорогим двухъядерным процессором Athlon II X2 250. Этот процессор основан на ядре Regor, работает на частоте 3000 МГц и оснащен 2х1 МБ кэш-памяти второго уровня. Как известно, ядро Regor лишено кэш-памяти третьего уровня , но практика показывает, что её отсутствие сказывается только при выполнении определенных задач, таких как игры и архивация. Процессоры Athlon II имеют неплохой частотный потенциал и нередко разгоняются до частот 3700-3900 МГц. Посмотрим, как проявит себя плата в разгоне бюджетных процессоров AMD.

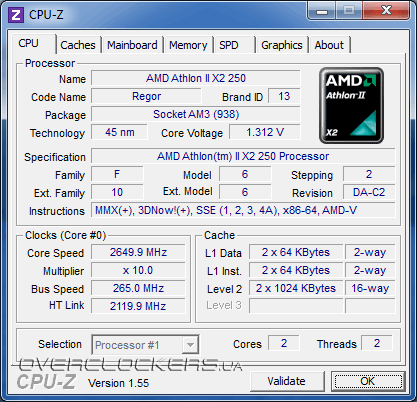

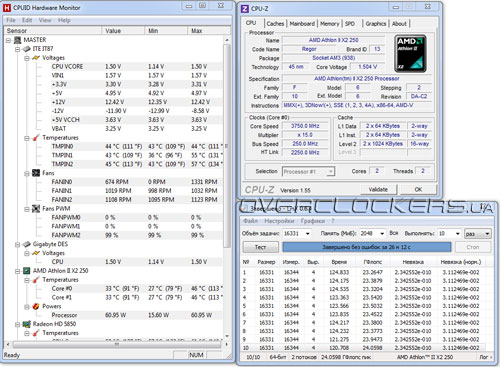

Как ни странно, плата отказалась увеличивать базовую частоту выше 265 МГц. При дальнейшем увеличении срабатывала система защиты от переразгона. Правда, на частоте 268 МГц плата пробовала стартовать, но зависла перед входом в BIOS. Пришлось сбрасывть настройки давно забытой перемычкой Clr_CMOS. Максимальный же разгон Athlon II X2 250 составил 3750 МГц при повышении напряжение на ядре до 1,5 В.

Результат довольно приличный для процессоров на ядре Regor. Разгон по шине также можно признать удовлетворительным, так как 265 МГц позволят раскрыть потенциал практически любого процессора AMD, но мы бы рекомендовали модели с множителем не менее х14.

Конфигурация тестового стенда и ПО

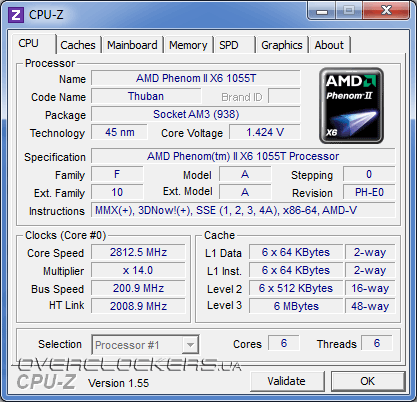

• процессор: AMD Phenom II X6 1055T (2,8 ГГц, 6 ядер);
• кулер: Xigmatek HDT1284S (1400 об/мин);
• память: Take-Ms PC-10660, 2×2 ГБ;
• видеокарта: Powercolor AMD Radeon HD 5850 1GB (850/4500 МГц);
• звук: Creative Audigy 4;
• жесткий диск: WD10FALS (1 ТБ, 7200 об/мин, 32 МБ);
• блок питания: FSP600-GLN80 (600 Вт).

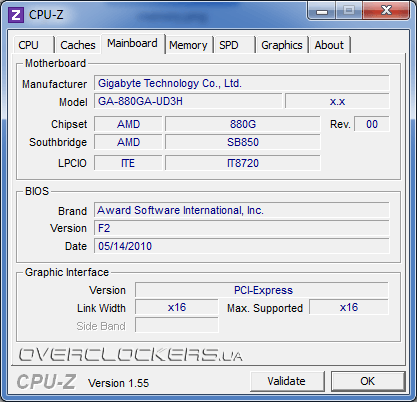

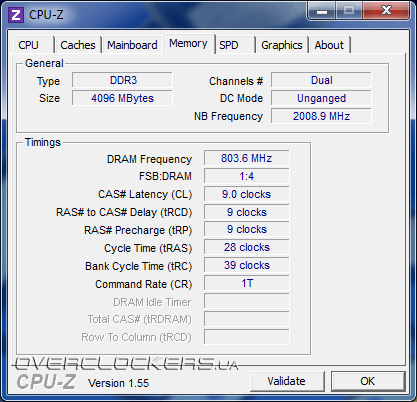

Плата завышает базовую частоту на 1 МГц, похоже, что это фирменная черта системных плат Socket AM3 от Gigabyte.

• Everest 5.50.2136 (Cache & Memory benchmark);
• wPrime Benchmark 2.03;
• Fritz Chess Benchmark;
• WinRAR 3.93 x64 (встроенный тест);
• Cinebench R11.5 (64bit);
• x264 HD Benchmark v3.0;
• 3DMark Vantage 1.0.1;
• FarCry 2;
• S.T.A.L.K.E.R Call of Pripyat benchmark.

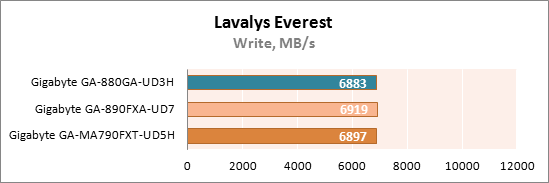

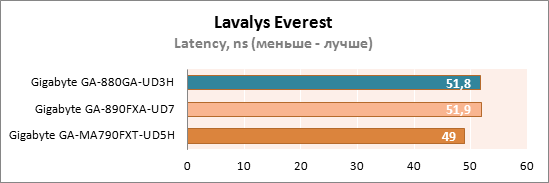

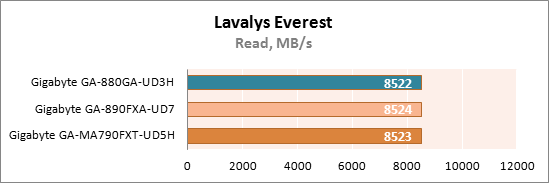

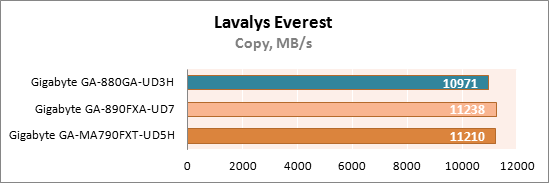

Начнем, как обычно, с тестов производительности подсистемы ОЗУ, которые входят в состав информационно-диагностического пакета Lavalys Everest 5.50.

В тестах чтения и записи все три участницы показывают абсолютно идентичные результат, а вот в тесте копирования GA-880GA-UD3H неожиданно отстает, хотя это отставание укладывается в 2,5%. Кроме того, обе платы на чипсетах 800й серии демонстрируют одинаковую латентность, в то время, как результат у GA-MA790FXT-UD5H почти на 2 нс лучше. Эти минимальные отличия не должны сказаться на скорости работы в реальных приложениях. Поглядим, так ли это.

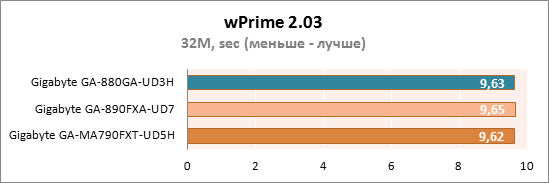

Следующий синтетический тест wPrime 2.03 используется в мировом рейтинге HWBot, так что его результаты могут быть очень интересны. Тест имеет отличную многопоточную оптимизацию и может служить мерилом многоядерной эффективности.

В этом тесте GA-880GA-UD3H демонстрирует производительность на уровне более дорогих моделей.

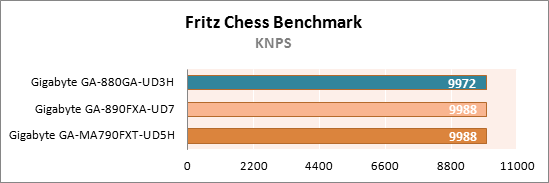

Далее идет сравнение в Fritz Chess Benchmark, который эмулирует нагрузку, связанную с расчетом шахматных комбинаций. Результаты будут особенно интересны любителям шахмат.

Практически равные результаты мы наблюдаем и на этот раз. Небольшое отставание новинки можно смело списать на погрешность измерения.

От синтетических приложений пора переходить к тестам в реальном прикладном ПО. Начнем с архиватора WinRar 3.93. Для оценки быстродействия использовалось встроенное средство измерения производительности.

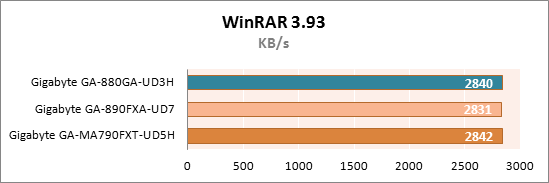

WinRAR в текущей версии не получает преимуществ от работы на шестиядерных процессорах, зато чутко реагирует на производительность подсистемы ОЗУ. Мы снова видим абсолютно одинаковые показатели. Похоже, что проблемы с меньшей, чем у конкурентов, скоростью операций копирования в ОЗУ для GA-880GA-UD3H заметны лишь в синтетике.

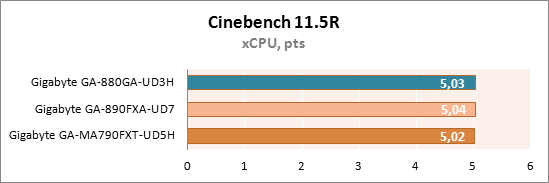

Задача рендеринга изображений 3D не относится к разряду типичных и повседневных, но быстродействие в этой дисциплине важно для некоторых категорий пользователей. Для оценки производительности мы использовали приложение Cinebench R11.5.

Сколь-нибудь заметная разница отсутствует, комментарии тут излишни.

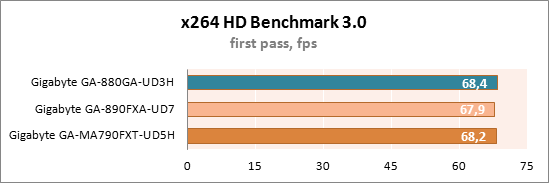

А вот следующая прикладная задача имеет больший практический смысл, так как кодировать видео пользователям приходится довольно часто. Несмотря на рост объемов жестких дисков и уменьшение их стоимости, экономные любители продолжают «пережимать» видеоматериалы. Мы оценим производительность при помощи теста x264 HD Benchmark 3.0.

Вновь все три участницы пришли к финишу с одинаковыми результатами. Впрочем, для плат Socket AM3 такие результаты вполне ожидаемы.

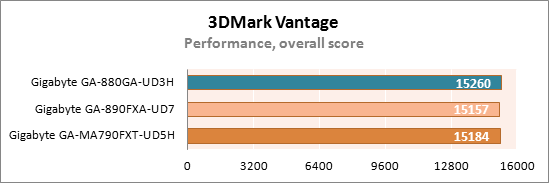

Перед тем, как переходить к производительности системных плат в играх, проверим показатели в популярном полусинтетическом тестовом пакете Futuremark 3DMark Vantage. Для минимизации влияния видеокарты на результат использовался профиль Performance.

В общем зачете GA-880GA-UD3H вырывается вперед с минимальным отрывом, а в тесте CPU так же незначительно проигрывает обеим конкуренткам. Но посмотрим, как покажет себя новинка в реальных игровых приложениях.

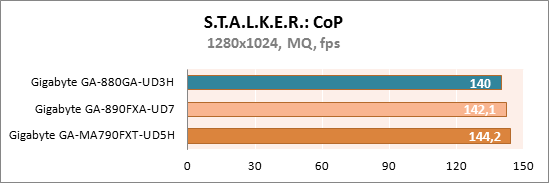

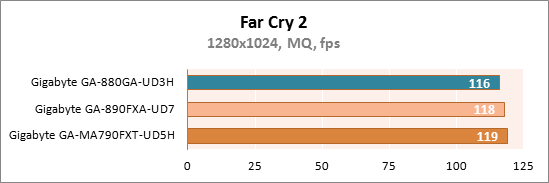

Для тестирования игровой производительности были выбраны два FPS: FarCry 2 и S.T.A.L.K.E.R. Call of Pripyat. Тестирование проводилось в разрешении 1280х1024 при средних настройках качества, деактивированной анизотропной фильтрацией и отключенном полноэкранном сглаживании.

А вот тут GA-880GA-UD3H показывает небольшое отставание, разница составляет порядка 1-2 %. Возможно, обновление BIOS исправит положение, хотя говорить о катастрофическом отставании не приходится.

Выводы

Для начала оценим потребительские качества чипсета AMD 880G. Перед нами крепкий середнячек, достойный преемник популярного AMD 785G. При использовании в паре с AMD 880G южного моста SB850 производители могут выпускать достаточно интересные решения, такие как Gigabyte GA-880GA-UD3H, обладающие отличным оснащением и невысокой розничной ценой. Пришло время выделить сильные и слабые стороны нашего сегодняшнего объекта тестирования:

• Продуманный дизайн РСВ;
• Богатые настройки BIOS;
• Мощное встроенное видеоядро;
• Поддержка Auto Unlock (аналог АСС);
• Поддержка SATA 3.0 и USB 3.0;
• Высокий уровень быстродействия;
• Качественное ПО в комплекте.

• Скудный комплект;
• Отсутствие системы охлаждения на силовых элементах VRM;
• Не самые высокие результаты разгона по базовой частоте.

Все необходимые шлейфы и планки с разъемами eSATA и USB можно купить самостоятельно. Также можно своими силами решить проблему охлаждения VRM и чипсета, но это потребует вложения дополнительных средств. А доплатив всего 20 у.е. можно приобрести Gigabyte GA-890GXA-UD3H, которая не только оснащена добротным радиатором на MOSFET, но даже предлагает полноценный CrossFire и 128 Мб видеобуфера Side Port в придачу.

Так что, если вы готовы мириться с некоторыми нюансами, то производительность на уровне лучших системных плат на топовых чипсетах, богатейшие возможности расширения и функциональный BIOS делают GA-880GA-UD3H отличным кандидатом для сборки мощной домашней системы.

Вступление

В офисном парке компьютеров важнее стабильная, тихая и производительная работа техники. Крупные организации, как правило, закупают готовые решения именитых брендов. А что делать тем, чей бизнес ещё не достиг внушительных размеров? Здесь, чаще всего, практикуется другая схема. Ищется знакомый компьютерный специалист, который своими натренированными руками собирает небольшую группу машин и объединяет их в сеть. Он же обычно и выбирает необходимое железо.

реклама

Бывает и такая ситуация: люди, допустим, знакомые и много денег заплатить не в состоянии, сами же они ничего сделать не могут. В таком случае у сборщика есть резон собирать более-менее беспроблемные системы за вменяемые деньги. И, как минимум, в вопросе выбора материнской платы он будет руководствоваться тремя требованиями:

• Она должна быть известной торговой марки (чтобы заказчик хоть раз слышал о существовании данного бренда);
• Недорогая;
• Надёжная (поскольку денег платят немного, повторно заниматься с этим и морочиться с гарантийкой нет ни времени, ни желания);

Зачастую этим требованиям соответствуют материнские платы компании Gigabyte. В пользу такого выбора говорит большой ассортимент продукции, выпущенной на каждом наборе логики, что позволяет подобрать любой вариант. Например, на чипсете AMD 880G я насчитал шесть моделей плат. Перед вами обзор одной из них, а именно Gigabyte 880GA-UD3H.

Упаковка и комплектация

Дизайн и цветовая гамма коробки практически одна для всех плат производства Gigabyte. Переменной величиной является модель, указанная на упаковке.

На лицевой части в левом верхнем углу изображено некоторое подобие трёх реактивных двигателей с подписями используемых технологий: «USB 3.0», «Power 3x», «SATA 3» и три большие тройки сверху. Поверх этого коллажа, закрывая два сопла, наклеен логотип «ON/OFF Charge», свидетельствующий о том, что данная технология реализована в продукте. Пусть даже это произошло в самый последний момент.

Еще ниже идут различные логотипы и название модели. Справа три тиснёных скруглённых прямоугольника, в которых дублируется информация о наличии USB 3.0, Power 3x, SATA 3 (подобно лозунгам «Быстрее», «Выше», «Сильнее»). Они окончательно вбивают в наше сознание, что никакой не Гайдар, а целый Гигабайт шагает впереди. Переворачиваем коробку.

Опять логотипы, модель, подробное описание фирменных технологий. Никаких спецификаций и фотографий платы. И чтобы изучить количество и расположение разъёмов придётся открывать коробку. Это мы и проделываем.

реклама

Взору предстаёт следующая картина: сверху в картонном лотке разложены инструкции и аксессуары, под ним лежит плата в антистатическом пакете. Такой способ упаковки традиционен для всех производителей. В комплекте поставляются три инструкции:

• User Guide (руководство пользователя);
• Multilingual Installation Guidebook (многоязычная инструкция);
• Manuel Utilisateur (на французском языке);

На прилагаемом диске можно найти следующий софт:

• Полный набор драйверов 32- и 64-битных операционных систем Microsoft Windows 2000, XP, Vista и 7;
• AMD Overdrive Utility;
• Gigabyte Xpress Recovery 2;
• Gigabyte Easy Tune 6;
• Gigabyte On/Off Charge;
• Gigabyte Auto Green;
• Gigabyte @BIOS;
• Gigabyte Easy Energy Saver;
• Adobe Acrobat Reader 9.

Плюс к этому производитель любезно добавил пару наклеек. Набор аксессуаров скромен:

• Заглушка на заднюю панель;
• Один шлейф IDE;
• Два кабеля SATA.

Лучше б вместо наклеек добавили ещё пару кабелей SATA или положили планку с eSATA (USB) на заднюю панель корпуса.

Дизайн и особенности платы

Gigabyte 880GA-UD3H выполнена в соответствии со стандартом ATX. Её габариты составляют 305 х 244 мм. Цветовая гамма традиционна для плат производства Gigabyte: синий текстолит в совокупности с белыми и голубыми разъёмами.

Плата, принимавшая участие в тестировании, была ревизии 2.0, о чём свидетельствует надпись на текстолите.

Питание на плату подаётся через два разъёма: основной 24-х и дополнительный 8-ми пиновый. Поддерживаются все процессоры, выполненные под Socket AM3, в том числе и шестиядерные модели. Плата оборудована четырьмя разъёмами памяти типа DDR3: два голубых и два белых. По традиции они расположены в близости от процессорного гнезда, вследствие чего могут возникнуть проблемы совместимости с радиатором кулера. Для включения двухканального режима работы необходимо установить модули в слоты одного цвета.

Производителем заявлены следующие режимы работы памяти: DDR3 1066/1333/1866 (разгон). Хоть на плате и написано «1866+», но на практике это труднодостижимо и сильно зависит от конкретного экземпляра процессора, поскольку контроллер расположен именно в нём. В дополнение к этому в инструкции сказано, что для достижения частот 1866 и выше, необходимо устанавливать память в дальние от сокета слоты. Максимальный допустимый объём составляет, как обычно, 16 Гб (4 модуля по 4 Гбайт).

Питание, подаваемое на процессор, организовано по схеме 4+1, которая является самой распространённой на сегодняшний день. Управление осуществляется посредством микросхемы ISL6324A.

реклама

На каждую из пяти фаз отведено по два транзистора 4935N на верх и по два 4921N на низ. Все используемые конденсаторы твердотельные. Пайка аккуратная (ровные дорожки и расположение элементов, отсутствие излишков флюса)

Схема питания сделана основательно и подразумевает установку на неё системы охлаждения, о чём свидетельствуют отверстия и обозначение её границ белой линией на текстолите. Однако радиатор на мосфетах отсутствует. Чем это продиктовано? Экономией? Может быть. Хотя, на мой взгляд, здесь есть другой аспект. Производитель, возможно, намеренно нацеливает использование этой платы в штатном режиме, а для разгона выпускает другие, более дорогие модификации с установленным радиатором. Нештатная эксплуатация в офисе недопустима (кроме России) и, стало быть, надобности в дополнительном куске алюминия нет.

Посмотрим, какие радиаторы установлены на северном и южном мостах. В очередной раз можно убедиться, что производители делают ставку на внешний вид, а не на охлаждающие способности. Пример тому радиатор северного моста. Вид у него эффектный, а охлаждение неэффективное. Почему так? Во-первых, рёбра в нижней части (почти половина) как бы срезаны. Это необходимая мера в вопросе совместимости с PCI-e картой, установленной в верхний слот. Во-вторых, сверху приклеена алюминиевая пластинка, окрашенная в синий цвет, за исключением рельефной надписи «Turbo 3D».

В третьих, как вы уже обратили внимание, конструкция этого радиатора составная, посредником между подошвой основания и верхней частью служит термоклей, а соединены они между собой винтами. Да, весьма странная конструкция. При демонтаже системы охлаждения следует соблюдать осторожность, поскольку чрезмерное усилие, приложенное для снятия, может повредить кристалл. В качестве термоинтерфейса выступает серо-серебристая подсохшая твёрдая субстанция, нанесенная с некоторым избытком. Однако в месте контакта радиатора с микросхемой слой теплопроводимого вещества был тонким.

Радиатор южного моста тоже выглядит экстравагантно. Его профиль даже не поддаётся описанию. Впрочем, лучше один раз увидеть…

Как будет происходить воздухообмен в средней части – непонятно. Термоинтерфейсом служит тонкая термопрокладка тёмно-серого цвета, похожая на резинку. Под радиаторами скрываются наборы логики – это чипы AMD 880G

Несмотря на то, что в северный мост интегрировано видеоядро Radeon HD 4250, SidePort память здесь не распаяна, хотя место под неё на печатной плате есть.

Это очередное свидетельство того, что перед нами бюджетный вариант. Вся память для нужд видео будет забираться из «оперативки». Конечно, можно использовать и дискретный видеоадаптер. К тому же чипсет AMD 880G поддерживает технологию Hybrid CrossFireX. А вот обычного CrossFire плата лишена, даром что на плате разведено два слота PCI-e x16. Один из них полноскоростной, а другой мало того, что ограничен аппаратно до x4, в придачу ещё работает совместно с разъёмом PCIEX1_2 (второй слот PCI-e x1 сверху). Другими словами, при его использовании, последний не работает.

Всего же разъёмов PCI-e x1 – два и ещё есть три просто PCI. Для офисной машины этого более чем достаточно. Также в изобилии представлены разъёмы SATA, их аж восемь штук.

Два белых ограничены поддержкой стандарта SATA 2 и реализованы отдельной микросхемой Gigabyte SATA 2 (JMicron 363).

Остальные шесть разъёмов голубого цвета, соответствуют спецификации SATA 3 с пропускной способностью 6 Гбит/с. Их поддержка обеспечивается соответствующим контроллером, интегрированным в южный мост SB850. Разумеется, предусмотрены режимы работы RAID 0 / 1 / 10 / 5 / JBOD. Очень жаль, что производитель не озаботился выводом разъёма eSATA на заднюю панель корпуса потому, что на рынке появляется всё больше накопителей с этим интерфейсом, и в офисе они могут быть востребованы больше, чем дома.

«Зато есть USB 3.0!» — скажете вы, и будете правы. Этот интерфейс только набирает обороты и покоряет рынок своей большой пропускной способностью (до 5 Гбит/с). На плате распаян соответствующий контроллер производства компании NEC:

Два разъёма этого стандарта расположены на задней панели. Там же находятся ещё четыре, но уже USB 2.0. Эти разъёмы реализованы силами южного моста AMD SB850, который поддерживает до 14-ти линий USB 2.0. Поэтому внизу платы можно обнаружить ещё четыре колодки для подключения восьми устройств USB 2.0.

По соседству с ними расположились два разъёма IEEE1394, один из которых чуть выше распаян между слотами PCI. Их наличие стало возможным благодаря наличию контроллера компании Texas Instrument TSB43AB23.

Он поддерживает три порта IEEE1394 (третий расположен на задней панели). Неподалёку, в левом нижнем углу платы, спрятались два пережитка прошлого – это разъёмы COM и FDD (флоппи дисковода). В офисной среде они по-прежнему востребованы. До сих пор некоторые устройства подключаются по интерфейсу RS-232 (COM порт). И, само собой, в налоговой инспекции и пенсионном фонде без дискет 3’5 дюйма (в 21-м веке(!), в России) никак не обойтись. Приходится констатировать, что в данном случае применение этих устаревающих интерфейсов на 100% оправдано.

К этой категории можно отнести и IDE разъём. Несмотря на то, что SATA этот стандарт практически вытеснил, производители оставляют подобный интерфейс для совместимости.

Колодка IDE расположена с правого бока, рядом с 24-х штырьковым коннектором питания. Реализована она всё той же микросхемой Gigabyte SATA 2 (JMicron 363). Слева внизу распаян контроллер ввода-вывода ITE IT8720F.

Эта микросхема в полной мере поддерживается утилитой AMD Overdrive. Чуть выше её размещен восьмиканальный звуковой кодек Realtek ALC892R.

Окружают его разъёмы SPDIF IN, SPDIF OUT и CD IN. Над ними расположен чип гигабитного сетевого адаптера Realtek RTL8111D.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Наибольшим спросом на рынке компьютерных комплектующих всегда пользуются многофункциональные сбалансированные решения. Сегодня мы поговорим об одном из продуктов именно этого класса от компании GIGABYTE и выясним, способен ли он завоевать сердце массового покупателя. Итак, в данном обзоре речь пойдет о материнской плате GIGABYTE GA-880GA-UD3H для платформы AM3. Эта материнская плата основана на наборе системной логики AMD 880G, который впервые был нами рассмотрен в обзоре материнской платы ASUS M4A88TD-V EVO/USB3, где, кстати, вы и можете ознакомиться с полными характеристиками чипсета. Здесь же вспомним его наиболее характерные особенности: наличие интегрированного видеоядра ATI Radeon HD 4250, работающего на частоте 560 МГц, и полный переход на стандарт SATA 6.0 Гб/с, который реализован силами южного моста AMD SB850, ведь именно ним комплектуется большая часть материнских плат на чипсетах AMD восьмой серии. Что касается героини нашего обзора, материнской платы GIGABYTE GA-880GA-UD3H, ее высокая функциональность, обеспеченная набором системной логики, удачно дополнена поддержкой высокоскоростного интерфейса USB 3.0 при помощи чипа стороннего производителя, а так же, фирменной функцией разблокировки скрытых ядер процессора Auto Unlock . Помимо этого, конфигурация материнской платы GIGABYTE GA-880GA-UD3H предлагает целых семь слотов расширения, включая два PCI Express 2.0 x16. В итоге имеем неплохое сочетание всех востребованных технологий, но для того чтобы узнать действительно ли данный продукт получился высокофункциональным и сбалансированным, давайте перейдем непосредственно к обзору материнской платы GIGABYTE GA-880GA-UD3H.

Спецификации материнской платы GIGABYTE GA-880GA-UD3H:

AMD 880G + AMD SB850

AMD Phenom II / AMD Athlon II

DDR3 1866(OC)/1333/1066 MHz

4 x 1.5V DDR3 DIMM слота с поддержкой до 16 ГБ памяти.
Двухканальная архитектура памяти. Поддержка памяти ECC.

1 x PCI Express 2.0 x16 (16 линий)
1 x PCI Express 2.0 x16 (4 линий)
3 x PCI
2 x PCI Express x1

ATI Radeon HD 4250 интегрирован в северный мост AMD 880G
1 x D-Sub port
1 x DVI-D port
1 x HDMI

Чипсет SB850:
6 x SATA 6.0 Гб/с с поддержкой SATA RAID 0, 1, 5, 10, JBOD

Чип GIGABYTE SATA2:
2 x SATA 3.0 Гб/с с поддержкой SATA RAID 0, 1, JBOD
1 x IDE с поддержкой двух устройств ATA 133/100/66/33

Чип iTE IT8720:
1 x FDD

Сетевой LAN-контроллер Realtek 8111D (10/100/1000) Мбит/с

8-канальный High-Definition Audio кодек Realtek ALC892

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Алюминиевых радиатор на северном мосту;
алюминиевый радиатор на южном мосту.

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентиляторов
1 x Power

Внешние порты I/O

1 x PS/2 (клавиатура/мышь)
1 x DVI
1 x VGA
1 x HDMI
1 x LAN (RJ45) порт
1 x S/PDIF оптический выход
4 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x IEEE 1394a
8 канальный аудио выход

Внутренние порты I/O

4 x USB 2.0/1.1
1 x S/PDIF выход
1 x S/PDIF вход
6 x SATA 6.0 Гб/с
2 x SATA 3.0 Гб/с
2 x IEEE 1394a
1 x IDE
1 x floppy disk drive
1 x COM
Аудио разъемы передней панели
Разъем системной панели

2 x 8 Мб ПЗУ
AWARD BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2
EasyTune (Note 7)
Easy Energy Saver
Smart Recovery
Time Repair
Q-Share
Auto Green

Руководство пользователя
2 x SATA кабеля
1 x UltraDMA 100/66/33 кабель
заглушка задней панели
диск с драйверами и утилитами

Форм-фактор,
Размеры, мм

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Материнская плата GIGABYTE GA-880GA-UD3H упакована в броско оформленную картонную коробку с множеством надписей и фирменных эмблем. На лицевой стороне упаковки заявлены все основные функции и технологии, поддерживаемые данным продуктом, при этом, основной упор делается на принадлежность данной платы к серии « 333 », эмблема которой занимает значительную часть лицевой стороны упаковки.

Обратная сторона упаковки в еще большей степени насыщена различной информацией о возможностях материнской платы. Здесь подробно описываются особенности серии «333» (USB 3.0; SATA 3.0; 3xUSB Power Boost) и упоминаются все остальные ключевые особенности GIGABYTE GA-880GA-UD3H.

Комплект поставки материнской платы GIGABYTE GA-880GA-UD3H включает в себя следующие элементы:

• руководство пользователя;
• 2x SATA-кабеля;
• 1x UltraDMA 100/66/33 кабель;
• заглушку задней панели I/O Shield;
• диск с драйверами и утилитами.

Несмотря на то, что здесь присутствует все необходимое для сборки и начала работы ПК, комплектация могла бы быть и побогаче, поскольку данная плата все-таки позиционируется как многофункциональный продукт.

Рассматриваемая сегодня материнская плата GIGABYTE GA-880GA-UD3H имеет печатную плату второй ревизии, выполнена на текстолите темно-синего цвета и принадлежит к форм-фактору ATX. Компоновка элементов и разъемов GIGABYTE GA-880GA-UD3H в целом удачна. Разъемы оперативной памяти достаточно удалены от верхнего слота PCI Express 2.0 x16, препятствий при замене модулей памяти и установленной габаритной видеокарте возникнуть не должно. Расположение разъемов основного и дополнительного питания выбрано вполне удачно по краям платы. Фронт-панель и внутренние порты USB распаяны в нижнем правом углу платы, и использовать их можно без затруднений. Порты SATA имеют горизонтальное расположение, что позволяет их использовать при установке длинных видеокарт, однако это не будет удобным в небольших корпусах. Еще одним достоинством компоновки GIGABYTE GA-890GPA-UD3H можно считать то, что находящийся за разъемом PCI Express x1 радиатор системы охлаждения имеет специальную форму, что должно позволить установить в слот и длинные платы расширения с соответствующим интерфейсом.

Материнская плата GIGABYTE GA-880GA-UD3H использует южный мост SB850. Возможности данного чипа предполагают поддержку сразу шести портов SATA 6.0 Гб/с, с помощью которых можно организовывать RAID-массивы уровней 0, 1, 5 и 10. Также южный мост отвечает за функционирование 14 портов USB 2.0. На тестируемой материнской плате реализовано только 12 портов USB 2.0, а еще два относятся к стандарту USB 3.0 и управляются отдельным чипом. Порты USB распределены следующим образом: 4 на задней панели и 4 внутренних (от каждого из которых можно вывести по два разъема).

Помимо потенциала южного моста SB850, возможности подсистемы хранения данных материнской платы расширены за счет трех микросхем:

• GIGABYTE SATA2
• NEC D720200F1
• iTE IT8720

Чип GIGABYTE SATA2 реализует поддержку двух портов SATA 3.0 Гб/с с поддержкой SATA RAID 0, 1, JBOD и включает в себя IDE-контроллер с поддержкой двух устройств ATA 133/100/66/33. Микросхема NEC D720200F1 обеспечивает поддержку двух портов USB 3.0, которые выведены на заднюю панель и маркированы синим цветом. И, наконец, чип iTE IT8720 отвечает за поддержку флоппи дисковода.

Еще более расширить функциональность материнской платы GIGABYTE GA-880GA-UD3H позволяют слоты расширения в количестве семи штук. Они распределены следующим образом: 2 x PCI Express x1, 2 x PCI Express x16 и 3 x PCI. К сожалению, на второй слот PCI Express 2.0 x16 выделено всего 4 линии PCI. Тем не менее, конфигурация данной материнской платы позволяет поддерживать до двух видеокарт, соединенных по технологии ATI CrossFireX.

На материнской плате GIGABYTE GA-880GA-UD3H установлено четыре 240-контактных разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3, максимальный объем которой ограничен 16 ГБ.

Плата использует северный мост AMD 880G, ключевой особенностью которого является наличие встроенного видеоядра ATI Radeon HD 4250, которое является «младшим братом» самого производительного на сегодняшний день встроенного решения ATI Radeon HD 4290. Видеоядро ATI Radeon HD 4250 во многом аналогично Radeon HD 4290, имеет 40 потоковых процессоров, поддерживает Microsoft DirectX 10.1, однако работает на сниженной частоте 560 МГц, в отличие от 700 МГц у более мощного варианта Radeon HD 4290.

На материнской плате GIGABYTE GA-880GA-UD3H используется не самый мощный на первый взгляд 4+1-фазный стабилизатор питания процессора, который, однако, включает в себя только качественные компоненты – конденсаторы полимерного типа и дроссели с ферромагнитным сердечником. Дополнительное питание процессора обеспечивает 8-контактный разъем ATX12V. В совокупности такой схемы вполне достаточно для питания даже мощных шестиядерных процессоров Phenom II X6.

Система охлаждения материнской платы состоит из двух алюминиевых радиаторов. Один, весьма внушительных габаритов, установлен на чипе северного моста AMD 880G. Второй радиатор имеет скромные размеры и накрывает южный мост SB850. При необходимости смены термоинтерфейса систему охлаждения материнской платы можно демонтировать, хотя радиаторы крепятся к плате с помощью не совсем удобных пластиковых фиксаторов. В целом, можно сказать, что система охлаждения материнской платы GIGABYTE GA-880GA-UD3H достойно справляется со своей задачей, так как в процессе тестирования она не выделялась повышенным нагревом – максимальная температура северного моста при нагрузке на встроенное видеоядро составляла 46°С, а южный мост прогревался до 40,5°С.

Продолжая тему охлаждения, стоит отметить, что на обратной стороне платы, как и положено, имеется специальная опорная пластина, которая предотвращает изгибы материнской платы при установке процессорных кулеров.

Звуковая подсистема основана на HDA-кодеке 8-канального звука ALC892R, а для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL811D.

На заднюю панель GIGABYTE GA-880GA-UD3H выведены следующие интерфейсные порты:

• 1 разъем PS/2 для клавиатуры или мыши;
• 1 разъем VGA (D-SUB);
• 1 разъем DVI
• 1 разъем HDMI
• оптический S/PDIF
• 4 разъемов USB 2.0/1.1;
• 2 разъема USB 3.0/2.0;
• 1 разъем IEEE 1394a
• разъем RJ45 для сетевых соединений;
• 6 аналоговых разъемов для подключения 8-канального звука.

Приятной особенностью платы является наличие сразу трех различных видеоинтерфейсов на задней панели, что поможет к плате подключить практически любой монитор.

BIOS материнской платы GIGABYTE GA-880GA-UD3H разработана на коде Award и имеет достаточное количество настроек, с помощью которых можно производить разгон системы.

GIGABYTE GA-880GA-UD3H (rev. 2.0)

Всё о GIGABYTE GA-880GA-UD3H (rev. 2.0): характеристики и параметры, отзывы владельцев, новостные, аналитические материалы и многое другое, всё, что смогли найти на просторах Рунета. Подобрали аналогичные, похожие товары на GIGABYTE GA-880GA-UD3H (rev. 2.0). Используйте вкладки ниже чтобы ознакомиться с нужной информацией. Производитель: GIGABYTE. Категория: Материнские платы.

— данные скрыты

Плюсы: обычная материнка. без всяких понтов итп. есть sata 3 и usb 3.0

Минусы: мосфеты без радиатора греются довольна сильно и чипсет тоже греется жёстко. очень скромный комплект в котором лежит всего 2 сата шлейфа(мне пришлось добавлть еще 1-н сата шлейф т.к у меня 2хHDD sata, 1x DVD-RW Sata)

Коммент: поставил на нее amd phenom II x6 1090t пока все нормально разгон так се еле 4ггц вытянул.

— neo990

Плюсы: Долго выбирал мат.плату, вопроса цены,как такового — не было, критерии отбора упирались во многом в наличие хотя бы 3х PCI, так как у меня две спутниковые платы и один хотя бы что бы был на всякий случай)),так же смотрел на функциональные особенности,поддержку процессоров,памяти,форм-фактор и т.д. В итоге остановился на этой мамке. В последнее время много машин собрал именно на платах фирмы GigaByte, до нее у меня была сначала ASUS A8N-E,сгорел южный мост на ней. (( , затем была(и есть на второй машине),мать MSI K9N Platinum, очень классная материнка, но после 1,5 лет использования, в цепи питания вздулись 5 конденсаторов, перепаять конечно не сложно было, и после замены старых, работает идеально, но морально к фирмам ASUS и MSI, уже отношение предвзятое, хотя я знаю качество этих плат в общем, но все же так получилось,что выбрал GigaByte. На мой взгляд, по соотношению цены-функциональность-качество, конкурентов у нее не много, а быть может их и нет во все. прекрасно работает со многим железом, без проблем гонится, совместимость с большим кол-вом процессоров, 3xPCI, SATA 3, большое кол-во USB.

Минусы: Недостатки. Хм, наверное все же стоит выделить недостатком охлаждение северного моста, и то,вопрос недостаток ли это — спорный, быть может все в пределах нормы с огромным запасом, а значит не стоит бояться цифр)). Ну и еще. Тоже сомнительный недостаток, это питание 8-pin , на процессор, хотя я собирал систему с нуля, и просто был повнимательней при выборе блока питания, в итоге мой выбор упал на блок питания Corsair TX650W.

Коммент: В общем отличная мат.плата за свои деньги, рекомендую, удобное расположение всех разъемов и компонентов на плате, на мой взгляд, довольно хороший разгонный потенциал, и идеально подходит для системы на «долгие годы»)).

— Алексеев М.

Плюсы: 1. Возможности стабильной разблокировки ядер и кэша. 2. Удобные утилитки для бытового разгона. 3. Качество материалов.

Минусы: Пока не заметил, разве что установить хороший кулер на процессор довольно трудоемко.

Коммент: Встроенное видео со штатных 560 Мгц с помощью ИзиТюнера поднял до 836 Мгц, что дало существенную прибавку в производительности, плюсом к тому выкрутил в Каталисте производительность на максимум, что дало оценку работы Аэро на уровне 4,0, а графики и видео 5,3 (Винда 7 32 бит). На штатных частотах оценка была 1.0 там и там. В итоге можно поиграть в разрешении 1027х768 на средних настройках в того же сталкера (единственная весч, в которую гамаю). Процессор Атлон 2 Х3 445 разлочил 4-е ядро и 3-й кэш. Все работает стабильно. В итоге имею Фен 2 Х4 945. Производительность проца в конвертации видео выросла на 25% (основная нагрузка в моей работе). Винда 7 изменила оценку с 6.9 на 7.3. Заплатив слегка большие деньги за хорошую мать, я получается сэкономил на стоимости проца и дискретной видеокарты, которая к тому же давала бы лишнее тепло в системнике. Так что это отличный выбор для энтузиастов не экстремального толка.

Информация в описании модели носит справочный характер. Всегда перед покупкой уточняйте характеристики и комплектацию товара у менеджера выбранного вами интернет-магазина.
