Сгибы трубопровода
Автор:
Создание гнутых отводов при ее трассировке или преобразовании.

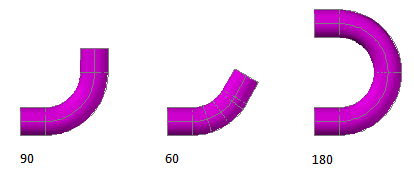

Можно создать гнутые отводы и возврат с произвольным радиусом. Можно задать максимальный угол сгиба для создания во время трассировки. Если для параметра plantmaxbendangle задано значение 180, это позволит создать возврат.

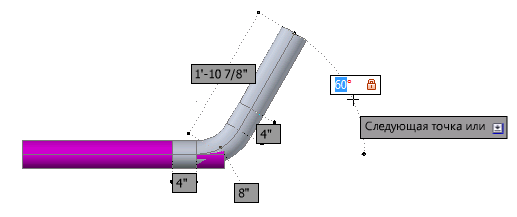

Для гнутых отводов поддерживается динамический ввод во время трассировки.
Вытянутые гнутые (однокомпонентные) отводы
С помощью вытянутых гнутых отводов можно проводить трассировку нескольких отводов без использования сварных швов между трубами и отводами.
Способ трассировки (с помощью отдельных компонентов, таких как изгибы и отводы, или с помощью поднятых труб) можно указать в окне «Настройка проекта».
После трассировки можно преобразовать отдельные компоненты (трубы и отводы) и поднятые трубы (группы).
Как создать в 2d изгиб трубы на 90 градусов?
Подскажите пожалуйста, как можно изогнуть трубу на 90 градусов? Как ни пытаюсь — все криво получается!
#2 Ответ от kpblc 25 декабря 2006г. 17:46:53
- Откуда: С.-Петербург
- На форуме с 29 ноября 2004г.
- Сообщений: 8,347
- Спасибо: 23
Re: Как создать в 2d изгиб трубы на 90 градусов?
А что выступает в качестве трубы? Полилиния? Мультилиния? Несколько разных элементов? Объек ABS?
Или имеется в виду реальная труба? 😉
#3 Ответ от Oleg 25 декабря 2006г. 17:56:43
- На форуме с 23 декабря 2006г.
- Сообщений: 7
- Спасибо: 0
Re: Как создать в 2d изгиб трубы на 90 градусов?
Вот у меня иду 2 параллельные линии (стенки одной трубы), перпендикулярно им еще 2 параллельные линии, и нужно сделать их пересечение плавным. Трубы одинакового диаметра.. А что там с полилиниями, мультилиниями — это пока для меня загадка 🙂 Я просто не представляю, какие лучше линии использовать и как это сделать.
Автоматическое создание 3д отводов
А ни кто не пытался написать примочку к Акаду, что бы автоматизировать процесс построения отводов труб в 3Д? Ну вроде как нажал кнопку, ввел диаметр и угол. Т.е. просто объединить в одно рисование окружности и ее проворот с заданием оси.
А может есть какой способ попроще?
всё что связано с упорядоченным движением заряженных частиц
всё что связано с упорядоченным движением заряженных частиц
Ну именно так щас и происходит( но больно много получается лишних действий.
Построение линий в Автокад: инструменты Луч и Прямая AutoCAD
В процессе создания чертежей появляется необходимость в построении вспомогательных прямых линий для Автокада (Аutocad). Например, провести ось симметрии объекта. Или посмотреть, как геометрически расположены между собой различные объекты на чертеже. Как нарисовать линию в Автокаде — рассмотрим далее.
Необходимо строить вспомогательные прямые. И для этого в программе AutoCAD предназначены инструменты “Прямая” и ”Луч”.
Прямая на чертеже не ограничена ни с одной стороны и является бесконечной. А луч ограничен с одной из сторон и имеет фиксированную граничную точку — из которой он выходит.
Стандартное построение вспомогательных прямых в Автокаде
На вкладке «Главная» открываем панель «Рисование». Там находим и нажимаем кнопку “Прямая”.
Если просто навести указатель мыши на инструмент и немного подождать, то появится всплывающее окно подсказки с описанием инструмента и командой ее вызова. Т.е. с командой “ПРЯМАЯ”.
Чтобы вызвать инструмент, можете ввести эту команду в командную строку. Либо просто ввести с клавиатуры слово “Прямая”. Затем в появившемся списке нажать “Enter”.
В командной строке появится запрос: Укажите точку . В ответ на нее задаем опорную точку прямой линии для Автокада (Аutocad).
Эту точку можно задать как произвольно, щелкнув левой кнопкой мыши (далее ЛКМ), так и вводом координат с клавиатуры. Давайте укажем точку с координатами (20,10). Нажимаем “Enter”.
Появится прямая линия, которая поворачивается следом за курсором относительно опорной точки.
В командной строке возникнет запрос “Через точку”. Необходимо будет достроить прямую, указав вторую точку, через которую она будет проходить. Эту точку точно так же можно задать произвольно, либо с помощью координат. Но чаще всего указывается точка на каком-нибудь объекте.
Давайте достроим прямую так, чтобы она проходила через точку с координатами (50,50).
Но на этом выполнение команды построения прямой в AutoCAD не заканчивается. Программа предложит Вам построить еще одну прямую с той же опорной точкой. Таким образом можно создать несколько вспомогательных прямых линий для Автокада (Аutocad), пересекающихся в одной точке. Для завершения выполнения команды необходимо нажать «Enter». Наши уроки Autocad для чайников помогут вам освоить программу быстрее.
Специальное построение вспомогательных прямых
Вы, наверное, обратили внимание на дополнительные слова в командной строке при выборе инструмента?
С помощью выбора опций команды можно построить прямые, расположенные вертикально, горизонтально, под определенным углом к другим объектам, а также биссектрисы и параллельные прямые.
Рассмотрим каждую из опций подробнее.
Построение горизонтальных и вертикальных прямых
Выбираем инструмент “Прямая”. Нажимаем правую кнопку мыши (ПКМ) и выбираем строку “Гор”. Теперь мы можем указать лишь одну точку, через которую будет проходить горизонтальная прямая.
Аналогичным образом можно построить вертикальную линию в AutoCAD. Попробуйте сделать это сами.
Построение прямых, расположенных под определенным углом к горизонтали или к любой другой прямой
Выбираем инструмент “Прямая”, затем опцию “Угол” из контекстного меню. Для быстрой работы пользуйтесь ключевыми буквами вызова опций. В названии опции они выделены Заглавными буквами. В нашем случае можете нажать букву “У” на клавиатуре. А затем “Enter”.
Теперь указываем значение угла наклона прямой к горизонтали. Появится прямая, которая следует за курсором. Щелкаем ЛКМ в любом месте экрана или задаем точку с помощью координат.
Давайте построим линию под углом 15 к уже имеющейся прямой на чертеже. Выбираем инструмент “Прямая”, затем — опцию “Угол”. А теперь выбираем опцию ”Базовая линия”. Можно просто нажать на букву “Б” на клавиатуре, а затем — “Enter”.
Указываем на чертеже прямую или отрезок, относительно которого будет отсчитываться угол. Вводим значение угла, нажимаем “Enter” и указываем точку, через которую будет проходить прямая.
Построение биссектрисы угла в Автокаде
Точно так же выбираем инструмент “Прямая”, опцию “Биссект” из контекстного меню.
Я укажу все необходимые точки на рисунке.
Построение вспомогательной прямой, параллельной любой другой прямой на чертеже
Выбираем инструмент “Прямая”, затем опцию “Отступ”.
В командной строке появится запрос: “Величина смещения или [Точка]”. В ответ на это можно ввести значение расстояния, на котором должна располагаться вспомогательная прямая относительно указанной впоследствии линии. Затем надо указать сторону, с которой необходимо построить вспомогательную линию.
Можно предварительно выбрать прямую. Затем указать точку, через которую будет проходить прямая. Для этого выберите опцию “Точка”.
Построение лучей в AutoCAD
Построение вспомогательных лучей гораздо проще, чем вспомогательных прямых, так как для команды “Луч” не предусмотрено никаких опций.
Выбираем инструмент “Луч” на панели “Рисование”. Указываем точку начала луча. Затем — вторую точку, через которую должен пройти луч. Точки можно указывать с помощью ввода координат. Таким образом можно, например, построить луч под определенным углом к горизонтали.
Далее команда продолжает построения. Поэтому можно создать несколько лучей, выходящих из одной точки. Чтобы закончить построения, нажмите “Enter”.
Вы прошли урок по изучению отображения линий в Автокаде. Предлагаем Вам посмотреть наш урок на тему изучения инструмента полилиния в Автокаде.
